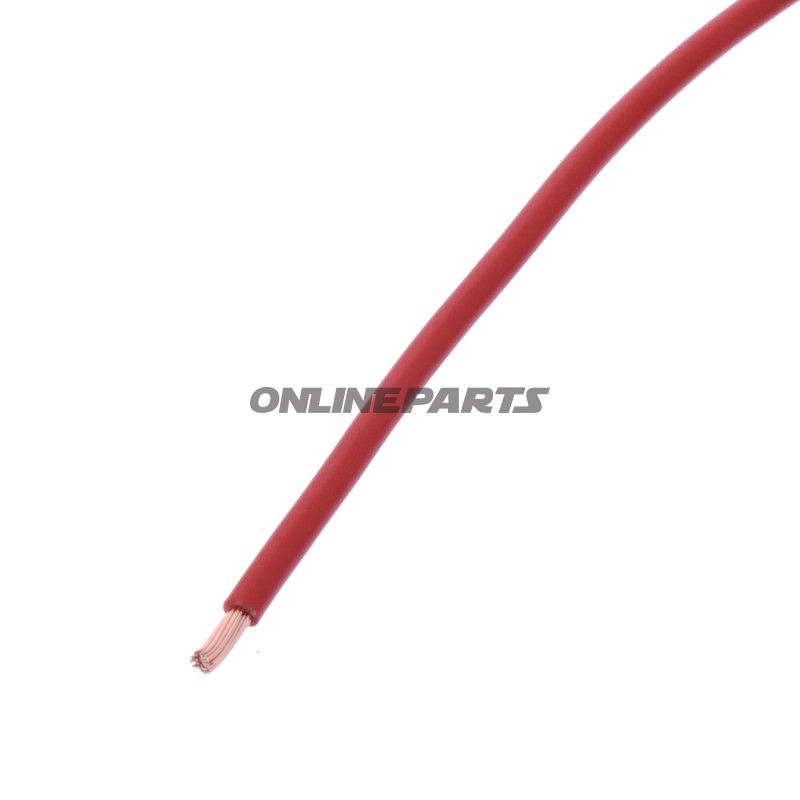

KABEL FLY 2.50 RT JMP PACK 5M

Kabel für Fahrzeuginstallation, Einzelleiter 2,5 mm² – Rot, 5 m (JMP)

Produkt: JMP FLY Kabel, Modell 157.05.20 (GTIN: 4043981452358). Dies ist ein Einzelleiter-, Niederspannungskabel, das für elektrische Installationen in Kraftfahrzeugen vorgesehen ist. Die Länge beträgt 5 Meter und die Isolationsfarbe ist Rot.

Funktion und Anwendung

• Das Kabel ist für den Stromfluss in Fahrzeug- und Motorradinstallationen konzipiert, wobei ein einzelner Leiter zur Versorgung von Verbrauchern, Erdungsverbindungen oder als Signalleitung bei niedrigen Spannungen bis nominal 220 V verwendet wird.
• Geeignet für feste Installationen und bewegliche Verbindungen mit moderater Flexibilität, z. B. zur Verteilung im Motorraum, Gepäckbereich oder bei Nachrüstungen elektrischer Ausrüstung.

Materialien und Aufbau

• Leiter: Klasse-5-weiche Kupferdrähte gemäß PN-EN 60228, was eine gute elektrische Leitfähigkeit und erhöhten Flexibilität im Vergleich zu massivem Leiterdraht bietet.
• Isolierung: PVC (Typ TI1) mit nomineller Dicke 0,6 mm. PVC bietet mechanischen Schutz, chemische Beständigkeit gegenüber üblichen Flüssigkeiten in Fahrzeugen und einen Betriebstemperaturbereich von -40 °C bis +90 °C.
• Außen-Ø: ca. 3,5 mm, kleinster Biegeradius: 4 × Außen-Durchmesser, der eingehalten werden sollte, um mechanische Belastung der Leiter zu vermeiden.

Technische Daten

• Querschnitt: 2,5 mm²
• Nominierte Spannung: 220 V
• Prüfspannung: 2500 V
• Isolierfarbe: Rot
• Länge: 5 m
• Betriebstemperatur: -40 °C bis +90 °C
• Standardkonformität: PN-E-90181

Praktische Hinweise für den Monteur

• Beachten Sie den Mindest-Biegeradius bei der Installation und vermeiden Sie wiederholtes starkes Biegen an Durchführungen oder in der Nähe von Klemmen, um die Lebensdauer des Kabels zu verlängern.
• Bei Durchquerungen mit Wärmequellen oder enger Berührung mit beweglichen Teilen sollte zusätzlicher Schutz (z. B. Schlauch oder Rohr) verwendet werden.
• Für Anschlüsse in Klemmen und Steckverbindungen empfehlen sich passende Crimp-Terminals für 2,5 mm², um eine sichere Kontaktwiderstand und mechanische Haltbarkeit zu gewährleisten.

Kompatibilität und Anwendungsbereiche

• Das Kabel eignet sich für traditionelle Auto- und Motorradinstallationen sowie nachgerüstete Systeme, bei denen Einzelleiter 2,5 mm² Standard ist.
• Nicht geeignet für permanente Installationen mit hoher Vibrationsbelastung ohne zusätzlichen Schutz oder für Hochspannungsanwendungen über der nominellen Spannung.

Identifikation

• Marke: JMP – Herstellerangaben und Modellname sind in der Produktbezeichnung enthalten.
• MPN: 157.05.20
• GTIN: 4043981452358

Die technische Tabelle unten fasst die wichtigsten Daten zur schnellen Referenz zusammen:

Wenn Sie weitere technische Informationen oder spezifische Installationsanweisungen benötigen, können Informationen zu JMP und MPN 157.05.20 verwendet werden, um die Herstellerdatenblätter zu finden.
