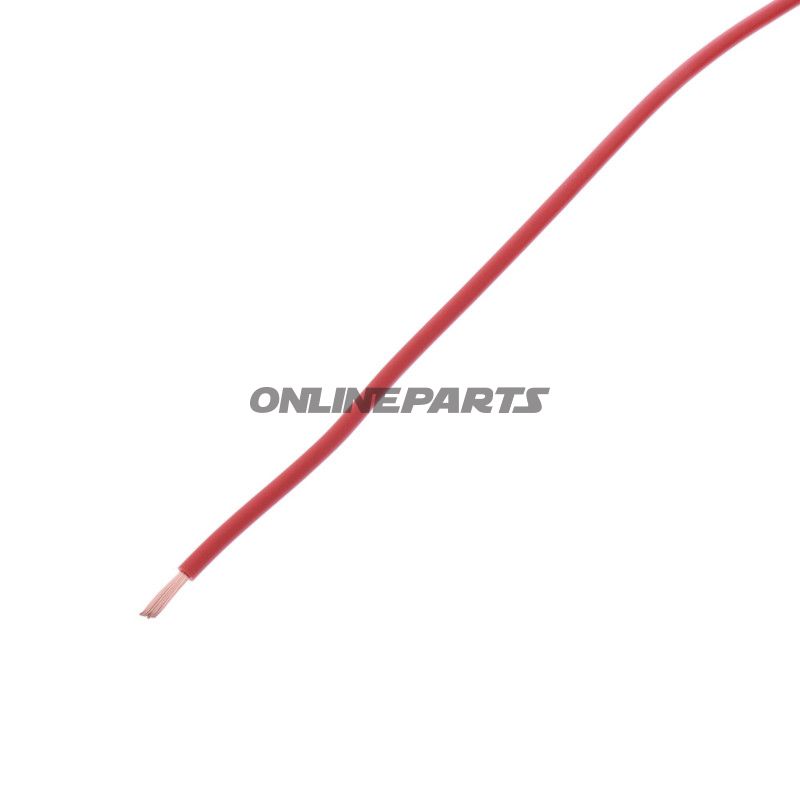

Kabel: 2,5 mm² Einzelleiterkabel für Niederspannungsinstallationen in Kraftfahrzeugen (rot, 25 m)
Produktübersicht
Dieses Einzelleiterkabel von JMP (MPN: 157.05.41, GTIN: 4043981452549) ist für Niederspannungsinstallationen in Fahrzeugen vorgesehen. Das Kabel wird mit roter PVC-Isolierung geliefert und besitzt einen Leiterquerschnitt von 2,5 mm² sowie eine Nenngesamtlänge von 25 Metern.
Funktion und Anwendung
Die Hauptfunktion des Kabels besteht darin, Strom bei Niederspannung in Motorrädern, Mofas und anderen Kraftfahrzeugen zu führen, z. B. für die Stromversorgung von Beleuchtung, Erdungen, Zubehör und andere Niederspannungsschaltungen. Es handelt sich um ein flexibles Fahrzeugkabel, das so geformt und durch enge Verläufe gezogen werden kann, ohne die elektrischen Eigenschaften des Leiters zu beeinträchtigen.
Materialien und konstruktive Eigenschaften
- Leiter: Klasse 5 Mehrdraht-Kupfer gemäß PN-EN 60228. Die Mehrdrahtkonstruktion bietet größere Flexibilität als massivere Leiter, was bei Installationen in beweglichen oder engen Führungsrohren wünschenswert ist.
- Isolierung: PVC-Isolierung (TI1), die den Leiter vor mechanischer Beanspruchung sowie vor vorübergehender Einwirkung von Öl und gängigen bei Wartungsarbeiten verwendeten Chemikalien schützt. Die Nennstärke der Isolierung beträgt 0,6 mm.
- Farbe: Rote Isolierung zur deutlichen Farbcodierung in Kabinen- und Netzführungen.
Technische Daten
- Querschnitt: 2,5 mm²
- Nennisolationsdicke: 0,6 mm
- Außendurchmesser: ca. 3,5 mm
- Nennspannung: 220 V
- Prüfspannung: 2500 V
- Betriebstemperaturbereich: -40 °C bis +90 °C
- Minimaler Biegeradius: 4 × Außendurchmesser des Kabels
- Länge: 25 Meter
Standards und Konformität
Das Kabel wird gemäß relevanter Standards hergestellt, die im Produktdatenblatt angegeben sind (PN-E-90181), und der Leiterteil gemäß PN-EN 60228 (Klasse 5). Diese Spezifikationen sichern, dass das Kabel den Anforderungen an Leitfähigkeit und Flexibilität für Fahrzeuginstallationen entspricht.
Praktische Montagehinweise
- Der minimale Biegeradius (4 × Außendurchmesser) sollte eingehalten werden, um Beschädigungen der Isolierung zu vermeiden und die Lebensdauer beweglicher Bauteile zu verlängern.
- Bei Einsatz in der Nähe von hitzeabgebenden Bauteilen die Betriebstemperatur (+90 °C Maximum) berücksichtigen.
- PVC-Isolierung ist in Bezug auf bestimmte Lösungsmittelbeständigkeiten und Langzeiteinwirkung hoher Temperaturen eingeschränkt; in exponierten Bereichen geeignete Kabelkanäle und Abdeckungen verwenden.
Kompatibilität
Das Kabel eignet sich für herkömmliche elektrische Kreise in Motorrädern und anderen leichten Kraftfahrzeugen, bei denen ein 2,5 mm² Einzelleiterkabel mit flexibler Mehrdrahtleitung geeignet ist. Für Anwendungen mit höheren Temperaturanforderungen, extremer Chemikalienexposition oder Anforderungen an halogenfreie Isolierung sollten alternative Leitermaterialien in Betracht gezogen werden.
Identifikation
Marke: JMP. MPN: 157.05.41. GTIN: 4043981452549. Diese Codes können verwendet werden, um die technischen Daten des Produkts zu überprüfen und eine korrekte Zuordnung bei Bestellung oder Ersatzteilidentifikation sicherzustellen.
Technische Spezifikationen (kurz)
2,5 mm² Einzelleiter, PVC isoliert, rot, 25 m, Klasse 5 Kupfer gemäß PN-EN 60228, Nenngspannung 220 V, Prüftspannung 2500 V, Betriebstemperatur -40 °C bis +90 °C.
