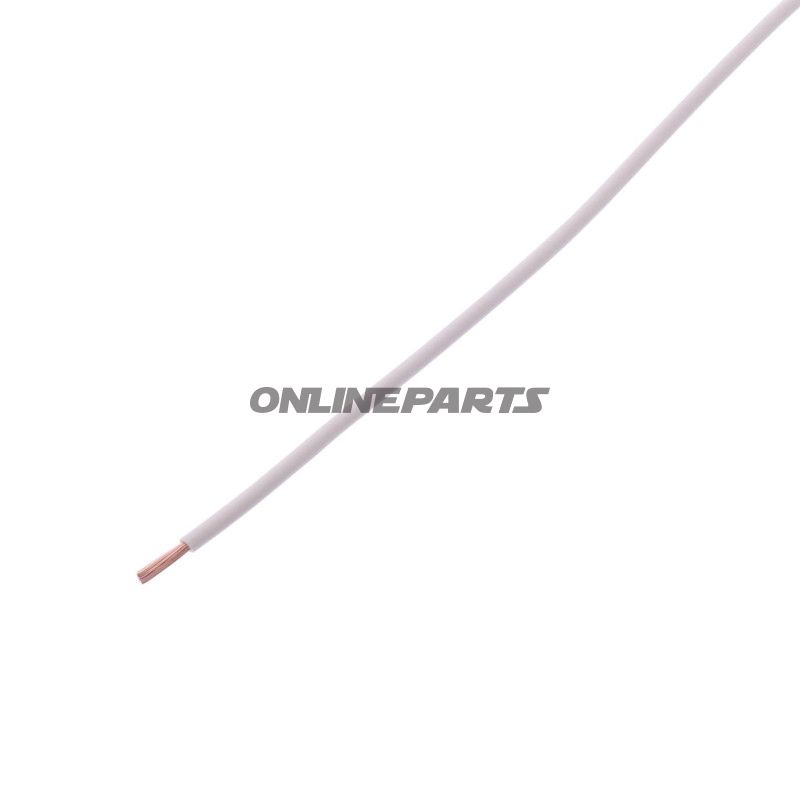

KABEL FLY 1.50 WS JMP PACK 5M

Kabel für Niederspannungsinstallation in Fahrzeugen — FLY 1,50 mm², weiß, 5 m (JMP)

Produktübersicht: Dieses Einleiterkabel von JMP (GTIN: 4043981452259, MPN: 157.05.09) ist für Niederspannungsinstallationen in Kraftfahrzeugen vorgesehen. Das Kabel wird typischerweise für Stromführende Leitungen in elektrischen Kreisen an Motorrädern, Rollern und kleineren Fahrzeugen verwendet, wobei Flexibilität und Widerstandsfähigkeit gegen Vibrationen wesentlich sind.

Funktion

• Die primäre Funktion des Kabels besteht darin, Gleich- oder Wechselstrom mit nominell bis zu 220 V in Fahrzeuginstallationen zu führen.
• Prüfspannung bis 2500 V gewährleistet elektrische Trennung und Möglichkeiten für Kontroll-/Testverfahren während Produktion oder Installation.
• Die Flexibilität des Leitermaterials macht das Kabel geeignet für Rohrführungen, Kabelkanäle und bewegliche Verbindungen, bei denen wiederholtes Biegen vorkommt.

Materialien und Konstruktion

• Leiter: Klasse-5-Draht aus kupfer (entsprechend PN-EN 60228), ausgeführt als blanker Kupferdraht für gute Leitfähigkeit und Flexibilität.
• Isolierung: PVC-Isolierung (TI1) mit einer nominellen Dicke von 0,6 mm. PVC bietet mechanischen Schutz und chemische Beständigkeit unter normalen Betriebsbedingungen in Fahrzeugen.
• Außenradius: Ca. 3,0 mm, wodurch das Kabel kompakt ist und sich leicht in engen Führungsschächten verlegen lässt.
• Farbe: Weiße Isolierung — nützlich bei Identifikation und Farbcodierung in komplexen Leitungssätzen.

Technische Daten

• Querschnitt: 1,5 mm²
• Anzahl der Kerne: 1
• Nominale Spannung: 220 V
• Prüfspannung: 2500 V
• Temperaturbereich: -40 °C bis +90 °C
• Mindeste Biegeradius: 4 × äußerer Kabeldurchmesser (empfohlen)
• Länge: 5 m

Kompatibilität und Anwendungszenarien

• Eignet sich für elektrische Kreisläufe in Motorrädern, Mopeds und Kleinfahrzeugen, einschließlich Batterieverbindungen, Signal- und Stromführenden Leitungen.
• Kann mit Standardklemmen, Steckern und Schrumpfschläuchen kombiniert werden, die für 1,5 mm² Leiter ausgelegt sind.
• Entspricht relevanten Standards für Fahrzeugkabel (PN-E-90181), was die Dokumentation bei Service und Reparatur erleichtert.

Technische Vorteile und Montagehinweise

• Mehrdrähtiger (Klasse 5) Kupferleiter bietet bessere Biegeeigenschaften als massiver Draht und verringert das Bruchrisiko bei wiederholter Bewegung.
• PVC-Isolierung balanciert mechanische Haltbarkeit und Kosteneffizienz; bei Anwendungen mit dauerhaft hoher Hitze oder Ölkontakt sollten alternative Isolationsmaterialien in Betracht gezogen werden.
• Bei der Montage werden korrekt dimensionierte Kabelschuhe und Schrumpfmuffe empfohlen, um geringe Übergangswiderstände und eine mechanisch stabile Verbindung sicherzustellen.

Identifikation: Das Produkt ist als JMP FLY 1.50 WS markiert, MPN 157.05.09, und wird in einer Länge von 5 Metern verkauft. GTIN 4043981452259 kann für Wareneingangsregistrierung und Bestandteilidentifikation verwendet werden.
