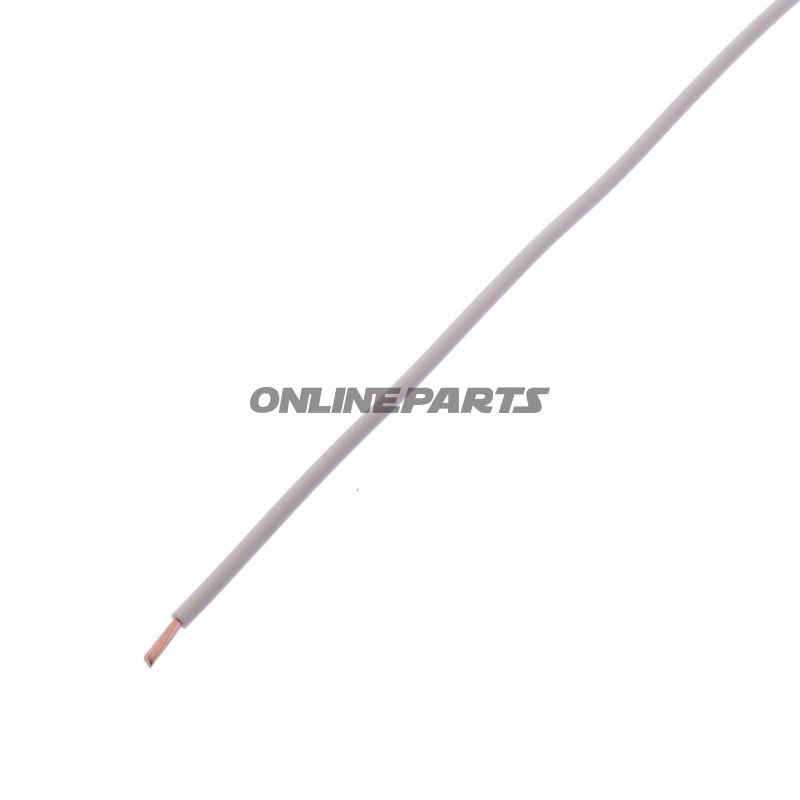

Kabellösung für Kraftfahrzeuge, Einzelleiter 1,5 mm² – JMP FLY 1.50 WS (25 m)
Produktübersicht: Dies ist ein flexibler Einzelleiter von JMP, geeignet für Niederspannungsinstallationen in Kraftfahrzeugen. Das Produkt wird als "FLY JMP Kabel" vermarktet und wird in weißer Isolationsfarbe mit einer Länge von 25 Metern geliefert. Identifikation: GTIN 4043981452471, Herstellerartikelnummer (MPN) 157.05.34 von JMP.
Funktion und Anwendung
- Das Kabel ist für Leitungsführung und Signal-/Stromführung in Autos, Motorrädern und anderen Kraftfahrzeugen ausgelegt, wobei Einzelleiter für Lampen, Sensoren, Batterieverbindungen und Zubehör mit niedriger Spannung verwendet werden.
- Nennspannung 220 V, Prüfspannung 2500 V – geeignet für gängige Fahrzeuginstallationen unter diesen Betriebsbedingungen.
- Betriebstemperaturbereich von -40 °C bis +90 °C, der die meisten Anwendungen in Außen- und Motorumgebungen abdeckt.
Material und Aufbau
- Leiter: Klasse 5 Mehrdraht-Kupfer (entsprechend PN-EN 60228) — flexible blanke Kupferdrahtkonstruktion für bessere Handhabbarkeit und wiederholte Biegung bei der Kabelführung.
- Isolierung: PVC (TI1), nominal 0,6 mm Dicke. PVC bietet zufriedenstellende elektrische Isolation und mechanischen Schutz für den Fahrzeuggebrauch, dabei dennoch handhabbar bei der Montage.
- Außendurchmesser: ca. 3,0 mm. Minimaler Biegeradius angegeben als 4× äußerer Kabeldurchmesser, relevant bei Installationen in engen Führungsschächten.
Technische Daten (Zusammenfassung)
- Querschnitt: 1,5 mm²
- Anzahl Adern: 1
- Isolierfarbe: Weiß
- Länge: 25 m
- Nenn-Isolationsstärke: 0,6 mm
- Nennspannung: 220 V; Prüfspannung: 2500 V
- Betriebstemperatur: -40 °C bis +90 °C
- Biegeradius: mind. 4 × äußere Durchmesser
Übereinstimmung und Normen
- Ausgeführt gemäß relevanten Normen, angegeben in der Herstellungsdokumentation, einschließlich PN-E-90181 sowie Anforderungen an die Leiterklasse in PN-EN 60228.
Praktische Hinweise zur Montage und Nutzung
- Aufgrund des Mehrdrahtleiters (Klasse 5) ist das Kabel besser geeignet für Installationen mit wiederholten Biegungen und flexibler Führung als starres, einadriges Leitermaterial.
- Die PVC-Isolierung hält in der Regel Temperaturen bis +90 °C stand; bei Platzierung in der Nähe von Wärmequellen oder Abgasen sollte alternativ Material oder Abstand erwogen werden, um eine Beeinträchtigung über Zeit zu vermeiden.
- Weiße Isolierfarbe kann bei der Identifikation im Kabelkanal vorteilhaft sein, aber bei größeren Kabelnetzen Farbmusterung oder Kennzeichnung zur eindeutigen Funktionszuweisung erwägen.
Kompatibilität
Das Kabel eignet sich für klassische Niederspannungsinstallationen in Autos und Motorrädern, bei denen Einzelleiter von 1,5 mm² verwendet werden. Verwenden Sie immer passende Anschlüsse, Schrumpfschläuche oder Verbindungselemente für Klasse-5-Leiter, um korrekten Kontakt und mechanische Festigkeit sicherzustellen.
Weitere Informationen
Die Marke JMP und die Artikelnummer 157.05.34 (GTIN 4043981452471) können bei der Suche nach technischen Datenblättern oder TDS des Herstellers für detaillierte Prüf- und Zulassungsdokumente verwendet werden. Die gelieferte Länge beträgt 25 Meter Einzelleiter.
