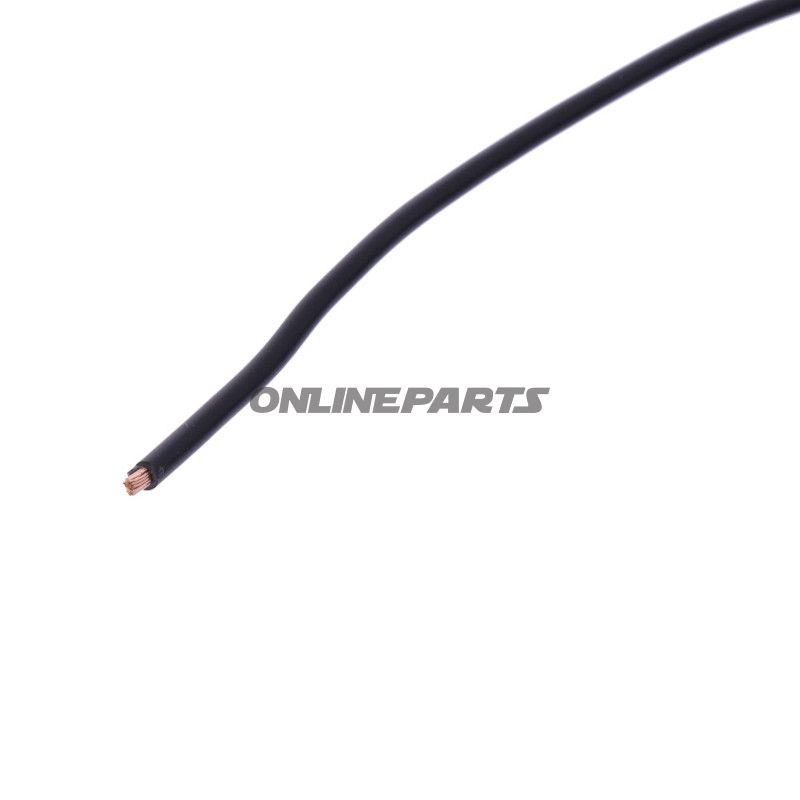

Kabel für Fahrzeuginstallationen, Einzelleiter 1,5 mm² — JMP FLY, 5 m
Produkt: JMP FLY Kabel 1,50 mm², schwarzer Mantel, Länge 5 m. Marke: JMP. MPN: 157.05.08. GTIN: 4043981452242.
Dieses Kabel ist für Niederspannungsinstallationen in Fahrzeugen und anderen Kraftfahrzeugen vorgesehen, bei denen Flexibilität und zuverlässige elektrische Verbindung wichtig sind. Es handelt sich um eine Einzelleiter (Einleder) mit einem Leiterquerschnitt von 1,5 mm², hergestellt aus mehrdrahtigem Kupfer (Klasse 5) und umgeben von PVC-Isolierung. Die Bauweise ist geeignet für gängige Autoanwendungen wie Stromleitungen zu Lampen, Signalen, Zubehör und ähnlichen Installationen, bei einer Nennspannung von bis zu 220 V.
Funktion und Anwendung
- Kabel für Führungs- und Energieversorgungszwecke in Fahrzeugen — primär Einzellleiterfunktionen.
- Ausgelegt, um in engen Räumen und bei beweglichen Bauteilen geführt zu werden dank flexibler Leiterkonstruktion (Klasse 5).
- Geeignet für feste Installationen und Anwendungen mit moderater mechanischer Beanspruchung; nicht als Hochtemperatur- oder extrem vibrationsfestes Kabel ohne zusätzlichen Schutz vorgesehen.
Materialien und Eigenschaften
- Leiter: Reine Kupferdraht, mehrdrahtig (Klasse 5 gemäß PN-EN 60228) für gute Flexibilität und geringe Kontaktwiderstände.
- Isolierung: PVC (TI1), schwarze Farbe. PVC sorgt für gute elektrische Isolation, mechanischen Schutz und chemische Beständigkeit unter normalen Fahrzeugbedingungen.
- Isolationsdicke: Nennwert 0,6 mm.
- Außenradius: ca. 3,0 mm.
- Betriebstemperaturbereich: -40 °C bis +90 °C, geeignet für die meisten Fahrzeugumgebungen.
- Prüfspannung: 2.500 V; Nennbetriebsstromspannung: 220 V.
- Mindestbiegeradius: 4 × Außendurchmesser des Kabels (angegeben als 4 × D), was bei der Installation in engen Führungen hilft.
Technische Daten (Übersicht)
Querschnitt: 1,5 mm² • Leiteranzahl: 1 • Länge: 5 m • Isoliermaterial: PVC • Farbe: schwarz.
Standards und Konformität
Das Kabel wird in Übereinstimmung mit relevanten Normen hergestellt (angegeben: PN-E-90181) und verwendet Kupferleitern der Klasse 5 gemäß PN-EN 60228. Diese Spezifikationen gewährleisten, dass die Flexibilität des Leiters und die elektrischen Eigenschaften typischen Anforderungen der Automobilindustrie entsprechen.
Kompatibilität und Montagehinweise
- Passend zu normalen Anschlüssen, Steckern und Kabelschuhen, die für 1,5 mm² Leiter geeignet sind — sicherstellen, dass die Isolierung korrekt abisoliert und die Ver crimpung/ Montage mit Kabelschuhen korrekt durchgeführt wird, um mechanische Festigkeit und elektrischen Kontakt zu gewährleisten.
- Bei Platzierung nahe wärmeabgebender Bauteile (Abgassystem, Wärmequellen) sollte zusätzlicher Wärmeschutz verwendet werden, da PVC bei längerer Exposition gegenüber hohen Temperaturen Einschränkungen hat.
- Empfohlenes Befestigen und Schützen des Kabels vor scharfen Kanten und wiederholter Reibung, um Isolationsschäden zu vermeiden.
Hinweise
Produktbezeichnung in JMPs Dokumentation lautet "KABEL FLY 1.50 SW JMP PACK 5M". GTIN, MPN und Marke sind in die Produktdaten zur eindeutigen Identifikation aufgenommen: JMP (Marke) — MPN 157.05.08 — GTIN 4043981452242.
Wenn Sie weitere technische Informationen benötigen (z. B. die Leiterstromfähigkeit bei bestimmten Installationsbedingungen oder ein Temperaturverlauf-Schema), können diese anhand des Leiterquerschnitts, Isolationsmaterials und der Installationsmethode berechnet werden; nennen Sie bitte die Installationsumgebung für eine präzise Anleitung.
