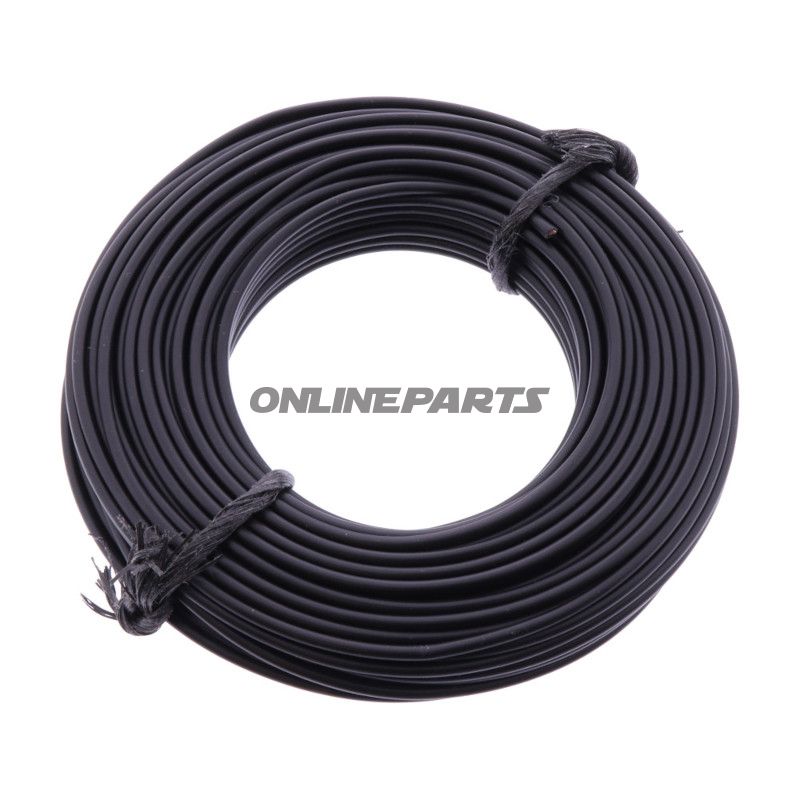

Kabel Fly 1.50 schwarz JMP Packung 25M

Kabel für Niederspannungsinstallationen in Fahrzeugen — FLY 1,50 mm², schwarz, 25 m (JMP)

Produkt: FLY-Kabel von JMP (MPN 157.05.33, GTIN 4043981452464). Dies ist ein Einzelleiterkabel, das für Niederspannungsinstallationen in Kraftfahrzeugen vorgesehen ist und in einer Länge von 25 Metern geliefert wird.

Funktion und Anwendung

Das Kabel ist ausgelegt für den Betrieb von Elektronik und elektrischen Installationen in Motorrädern, Rollern und ähnlichen Fahrzeugen, bei denen Flexibilität und Platzersparnis wichtig sind. Einzelleiter (1 Kern) eignen sich für separat geschaltete Stromkreise, Signal- oder stromführende Verbindungen bei nominell 220 V. Die Prüfdspannung ist mit 2500 V angegeben, was die elektrische Festigkeit der Isolierung unter Prüfbedingungen widerspiegelt.

Materialien und Konstruktionselemente

• Leiter: Klasse-5-Flechtkupfer gemäß PN-EN 60228. Die geflochtene Ausführung erhöht die Flexibilität im Vergleich zu massivem Leiterdraht, was das Verlegen in engen Führungswegen erleichtert.
• Isolierung: PVC-Isolierung (TI1) mit nominell 0,6 mm Dicke. PVC bietet guten mechanischen Schutz und Chemikalienbeständigkeit in üblichen Motorenumgebungen und ist Standardwahl für Fahrzeug- und Motorradkabelanwendungen.
• Mantel/Außendurchmesser: Außendurchmesser ca. 3,0 mm, die Isolierung trägt zur angegebenen Mindestbiegeradius bei.
• Farbe: Schwarze Isolierung für einfache Identifikation bei Montage.

Technische Daten

• Querschnitt: 1,50 mm²
• Anzahl der Leiter: 1
• Nominelle Betriebsspannung: 220 V
• Prüfspannung: 2500 V
• Isolationsstärke: 0,6 mm (nominal)
• Außendurchmesser: ca. 3,0 mm
• Temperaturbereich: -40 °C bis +90 °C
• Minimaler Biegsradius: 4 × Außendurchmesser
• Länge: 25 m
• Entspricht Standard: PN‑E‑90181

Praktische Hinweise zur Verwendung

• Der minimale Biegsradius (4× Außendurchmesser) sollte eingehalten werden, um Isolationsbeschädigungen oder verschlechterte elektrische Kontakte durch wiederholte Bewegungen zu vermeiden.
• PVC ist beständig gegen gängige Öle und Kraftstoffe, jedoch direkte und längere Exposition gegenüber starken Lösungsmitteln und hohen Temperaturen nahe der Grenzwerte vermeiden.
• Bei Befestigungen geeignete Kabelhalter und Schrumpfmuffen bei Durchführungen verwenden, um mechanische Belastung und Verschleiß zu reduzieren.

Kompatibilität und Anwendungsbereiche

Das Kabel eignet sich für gängige elektrische Kreise in Motorrädern, ATVs und anderen leichten Kraftfahrzeugen, einschließlich Lampen, Spannungsversorgungen für Sensoren, Schaltern und ähnlichen Bauteilen, die innerhalb der angegebenen Spannungs- und Temperaturgrenzen arbeiten. Die schwarze Isolierung eignet sich für verdeckte Leitungswege oder dort, wo eine diskrete Farbe gewünscht wird.

Marke: JMP — die Produktserie wird als FLY JMP-Kabel bezeichnet; MPN 157.05.33 und GTIN 4043981452464 sind diesem Artikel zugeordnet. Die angegebenen technischen Daten stimmen mit den Herstellerangaben und relevanten Standards für Fahrzeugkabel überein.
