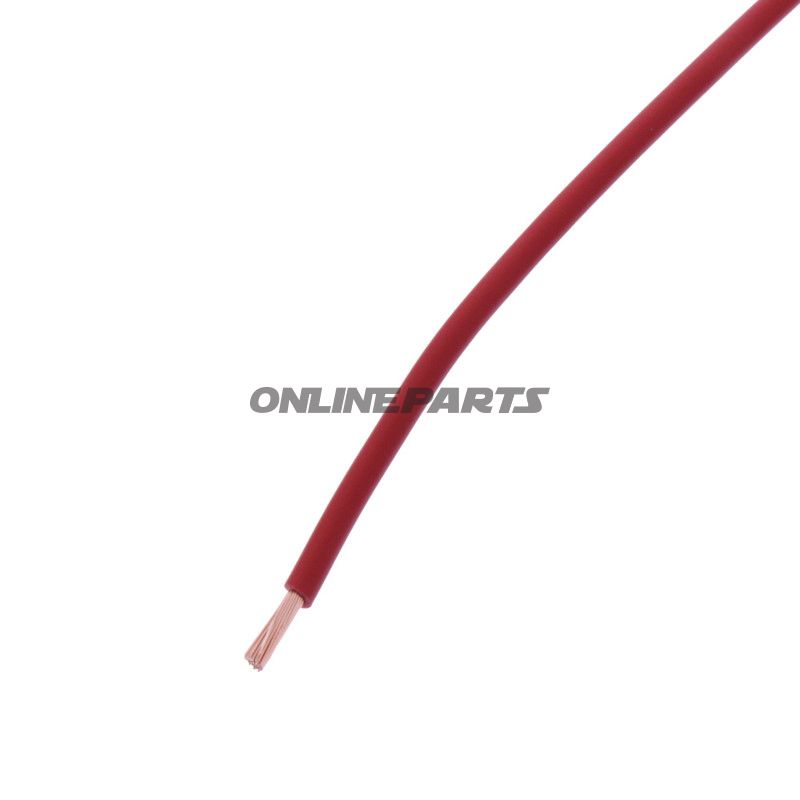

Kabel für Auto/Motorbike – Einzelleiterkabel 1,5 mm², rot, 5 m (JMP)
Produktname: KABEL FLY 1.50 RT JMP PACK 5M
Dieses Einzelleiterkabel von JMP (MPN: 157.05.11, GTIN: 4043981452273) ist für Niederspannungsinstallationen in Kraftfahrzeugen und ähnlichen Anwendungen vorgesehen, bei denen Flexibilität, gute Leitfähigkeit und robuster Isolationsaufbau erforderlich sind. Die nachfolgende Beschreibung geht detailliert auf Funktion, Materialien, technische Daten und Einsatzbedingungen ein.
Funktion und Anwendung
Das Kabel wird zum Verlegen von Niederspannungssignalen und -strömen in Fahrzeugen verwendet, z. B. zum Anschluss von Leuchten, Sensoren, Schaltern und kleineren Verbrauchern. Als Einzelleiterkabel eignet es sich für Situationen, in denen eine einzelne Leitung sichtbar oder in Kabelbündeln verlegt werden muss. Testspannung und Nennspannung machen es geeignet für typische 12–24 V-Systeme in Fahrzeugen.
Materialien und Aufbau
- Leiter: Klasse-5 flexible Kupferdrähte gemäß PN-EN 60228. Klasse 5 kennzeichnet mehrere feine Leiter und gute Flexibilität, was das Kabelverlegen in engen Führungswegen und bei wiederholten Bewegungen erleichtert.
- Isolierung: PVC-Isolierung (TI1) mit nomineller Isolationsstärke von 0,6 mm. PVC bietet eine gute Balance zwischen mechanischem Schutz, elektrischer Isolation und Chemikalienbeständigkeit unter normalen Betriebsbedingungen.
- Durchmesser Außen: ca. 3,0 mm, wodurch das Kabel leicht durch Kabelkanäle und Gummieinsätze geführt werden kann, ohne zu viel Platz einzunehmen.
- Farbe: Rote Isolierung zur leichten Identifikation im Kabelnetz.
Technische Daten
- Querschnitt: 1,5 mm²
- Anzahl Leiter: 1 (Einzelleiter)
- Nennspannung: 220 V (in der Praxis für Niederspannungsfahrzeuginstallationen eingesetzt)
- Prüfspannung: 2500 V
- Betriebstemperatur: -40 °C bis +90 °C
- Minimaler Biegeradius: 4 × Außenkabeldurchmesser
- Länge: 5 Meter
Normen und Konformität
Das Kabel erfüllt Anforderungen gemäß PN-E-90181 und verwendet die Kupferleiterklassifizierung in PN-EN 60228. Das bedeutet, dass sowohl die mechanische Flexibilität des Leiters als auch die Isolationsanforderungen dokumentiert sind in Bezug auf relevante europäische/polnische Standards für Fahrzeugkabel.
Praktische Hinweise für Mechaniker und Installateure
- Die feine Leiterstruktur der Klasse-5-Leiter bietet gute Biegsamkeit und reduziert Ermüdungsrisiken bei wiederholtem Ab- und Aufmontieren; bei wiederholtem Ab- und Anmontieren wird jedoch eine korrekte Abisoliertechnik empfohlen, um ein Ausfransen der feinen Drähte zu vermeiden.
- Die PVC-Isolierung ist robust gegenüber üblichen Ölen und Schmutz im Motorraum, aber bei längerer Exposition gegenüber starken Chemikalien oder hohen Temperaturen sollten alternative Materialien in Betracht gezogen werden.
- Der minimale Biegeradius (4 × Durchmesser) sollte bei Befestigung und Führung eingehalten werden, um die Lebensdauer des Leiters zu erhalten und mechanische Belastung der Isolierung zu verhindern.
Kurztechnische Spezifikationen
Verwendung: Fahrzeuginstallationen; Leiterzahl: 1; Querschnitt: 1,5 mm²; Isolierung: PVC; Farbe: rot; Länge: 5 m.
Marke: JMP – das Produkt wird unter dem JMP-Namen vermarktet (MPN 157.05.11) und eindeutig über GTIN 4043981452273 identifiziert.
