Kabel Fly 1.50 rot JMP Packung 25M

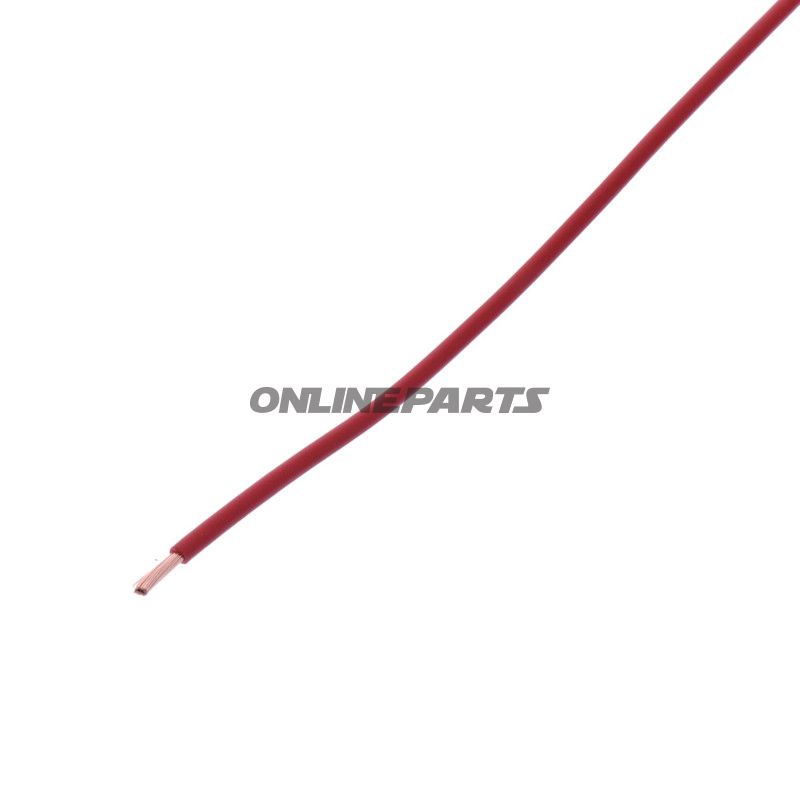

Kabel für Kraftfahrzeuge, Einzelleiter 1,5 mm² – Rot, 25 m (JMP)

Produktübersicht: Dieses FLY JMP-Kabel (GTIN: 4043981452495, MPN: 157.05.36, Marke: JMP) ist ein Einzelleiterkabel, das für Niederspannungsinstallationen in Kraftfahrzeugen vorgesehen ist. Kabeltyp wird typischerweise für Leitungen verwendet, bei denen Flexibilität und Beständigkeit unter normalen Betriebsbedingungen erforderlich sind.

Funktion und Verwendung

• Das Kabel führt Niederspannung (Nennspannung 220 V, Prüfspannung 2500 V) zu elektrischen Verbrauchern in Fahrzeugen wie Scheinwerfern, Sensoren, Zubehör und Reparaturarbeiten am Kabelbaum.
• Der Einleiterbau macht das Kabel geeignet für einzelne Stromkreise und Reparaturen, bei denen isolierter Einzelleiter bevorzugt wird gegenüber Mehrleiterkabeln.
• Die Flexibilität des Leiters erleichtert die Installation in engen Verlegemustern und bei wiederholten Biegungen während Montage und Service.

Materialien und Bauweise

• Leitermaterial: Klasse-5-Weichkupferdrähte gemäß PN-EN 60228. Die mehrdrähtige Ausführung (Klasse 5) bietet gute Flexibilität und bessere Ermüdungsfestigkeit bei Vibration und Bewegung im Vergleich zu massiven Leitern.
• Isolierung: PVC (TI1) mit nominaler Dicke 0,6 mm. Die PVC-Isolierung gewährleistet zufriedenstellende elektrische Isolation und mechanischen Schutz bei gewöhnlicher Fahrzeugnutzung.
• AußenDurchmesser: ca. 3,0 mm. Kleinstes Biegefestigkeit wird mit 4 × äußerer Kabeldurchmesser angegeben, was einem Mindestradius von ca. 12 mm entspricht, um Beschädigungen bei der Installation zu vermeiden.
• Farbe: Rote Isolierung, geeignet zur Identifikation der positiven/Stromkreise gemäß Standardfarbcode.

Technische Daten

• Leiterquerschnitt: 1,5 mm²
• Nominische Isolationsdicke: 0,6 mm
• Nennspannung: 220 V
• Prüfspannung: 2500 V
• Betriebstemperaturbereich: -40 °C bis +90 °C
• Länge: 25 m

Kompatibilität und Standards

• Das Kabel entspricht dem Standard PN-E-90181, und Leiter der Klasse 5 folgen PN-EN 60228, wodurch Materialien und Herstellung gängigen Anforderungen an Kfz-Installationen entsprechen.
• Geeignete Anwendungen umfassen interne Leitungsvernetze in Motorrädern, Autos und anderen Kraftfahrzeugen, bei denen Einzelleiterkonstruktion und rote Farbkennzeichnung passend sind.

Vorteile aus der Sicht des Mechanikers

• Gute Flexibilität bei Installation in engen Bereichen und bei wiederholten Bewegungen.
• Robuste PVC-Isolierung mit breitem Betriebstemperaturbereich, der typische Betriebsbedingungen abdeckt.
• Standardisierte Leiterkonstruktion (Klasse 5) erleichtert die Montage mit üblichen Kabelschuhen und Verbindungsarten.

Praktische Hinweise

• Bei der Montage ist der kleinste Biegeradius einzuhalten, um Beschädigungen der Isolierung und Beeinträchtigungen der mechanischen Integrität des Leiters zu vermeiden.
• Bei der Zusammensetzung mit Kabelschuhen und Schrumpfmuffen geeignete Abmessungen für 1,5 mm² wählen, um korrekten Kontakt und mechanische Festigkeit sicherzustellen.

Identifikation: JMP FLY-Kabel, rot, 1,5 mm², 25 m. GTIN 4043981452495, MPN 157.05.36.
