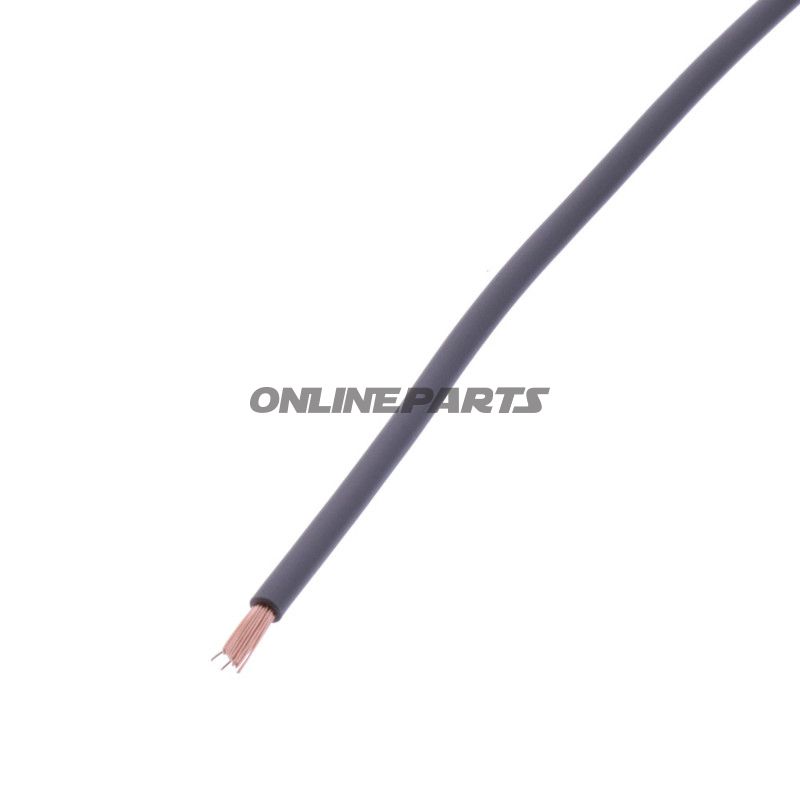

Kabel für Fahrzeug- bzw. Motorradinstallationen, Einzelleiter 1,5 mm² — JMP FLY, Grau, 5 m
Produkt: JMP FLY Einzelleitungskabel in grauer PVC-Isolierung, Modell MPN 157.05.16. GTIN: 4043981452310.
Funktion und Anwendung
- Das Kabel ist für Niederspannungsinstallationen in Kraftfahrzeugen und allgemeine Fahrzeuginstallationen vorgesehen, zum Beispiel zur Versorgung von Lampen, Sensoren oder kleineren Verbrauchern, bei denen eine einzelne Leitung ausreicht.
- Entworfen für flexible Führung in engen Räumen und Verläufen, bei denen eine Kombination aus kleinem Querschnitt und guter Biegsamkeit gewünscht ist.
Materialien und Konstruktionsdetails
- Anwendung: Klasse-5-Mehrdraht-Kupfer (verchromt nach PN-EN 60228 Anforderungen an flexible Leiter), Querschnitt 1,5 mm². Mehrdraht-Konstruktion erhöht die Flexibilität im Vergleich zu Massivleiter.
- Isolierung: PVC (TI1), nominal 0,6 mm Dicke, graue Farbe. PVC bietet mechanischen Schutz und elektrische Isolation mit üblicher Beständigkeit gegenüber Öl und kurzzeitiger mechanischer Belastung.
- Außendurchmesser: ca. 3,0 mm. Kleiner Biegeradius angegeben als ca. 4 × AußenØ, was beim Installieren eingehalten werden sollte, um mechanische Belastung von Leiter und Isolierung zu vermeiden.
Elektrische und thermische Eigenschaften
- Nennbetriebs spannung: 220 V.
- Prüfspannung: 2.500 V, zur Überprüfung der Isolationsintegrität während der Produktprüfung verwendet.
- Betriebstemperatur: von −40 °C bis +90 °C. Das Temperaturintervall deckt normale Anwendungen im Motorraum und äußeren Installationen unter wechselnden Klimabedingungen ab.
Technische Übereinstimmung und Normen
- Das Kabel erfüllt relevante Anforderungen gemäß PN-E-90181 und verwendet Klasse-5-Kupferlitzen gemäß PN-EN 60228.
- Die Spezifikationen sind auf Fahrzeuggebrauch abgestimmt, wobei Flexibilität und sichere Isolation wesentliche Parameter sind.
Praktische Hinweise für Monteur und Mechaniker
- Anschlüsse: Gewährleisten Sie korrekte Abzweigdruck- oder ordnungsgemäße Schraubklemmen, um einen niedrigen Übergangswiderstand sicherzustellen; verwenden Sie geeignete Kabelschuhe für 1,5 mm².
- Achten Sie auf Biegungen in der Nähe von Befestigungen; beachten Sie den Mindesteinrollradius, um Brüche der Leiterdrahttrennungen und Risse in der Isolierung zu vermeiden.
- PVC ist beständig gegen gängige Öl- und Kraftstoffspritzer, aber bei langfristiger Exposition gegenüber aggressiven Chemikalien wird Schutz oder Auswahl einer alternativen Isolationsart empfohlen.
Abmessungen und Identifikation
- Querschnitt: 1,5 mm²
- Außen Ø: ca. 3,0 mm
- Isolationsdicke: 0,6 mm (nominal)
- Länge: 5 m
- Farbe: Grau
Kompatibilität
Der Leiterquerschnitt und die Flexibilität machen es geeignet für gängige Fahrzeuginstallationsaufgaben, aber Abmessungen und Betriebsspannung sollten immer mit der Belastung des Kreises und der Sicherungsgröße abgestimmt werden. Für Hochstromanwendungen oder feste Installationen in aggressiven Umgebungen wird die Prüfung alternativer Leiter oder größerer Querschnitte empfohlen.
Zusammenfassung
JMP FLY 1,5 mm² (MPN 157.05.16, GTIN 4043981452310) ist ein flexibles, Einzelleiter-Fahrzeugkabel mit PVC-Isolierung, konstruiert für übliche Niederspannungsfunktionen in Kraftfahrzeugen. Materialauswahl und Konstruktionsdaten (Klasse-5-Kupfer, PVC TI1, Betrieb −40 °C bis +90 °C) bieten eine robuste Lösung für Installationsarbeiten, bei denen ein schmales Querschnitt und Flexibilität erforderlich sind.
