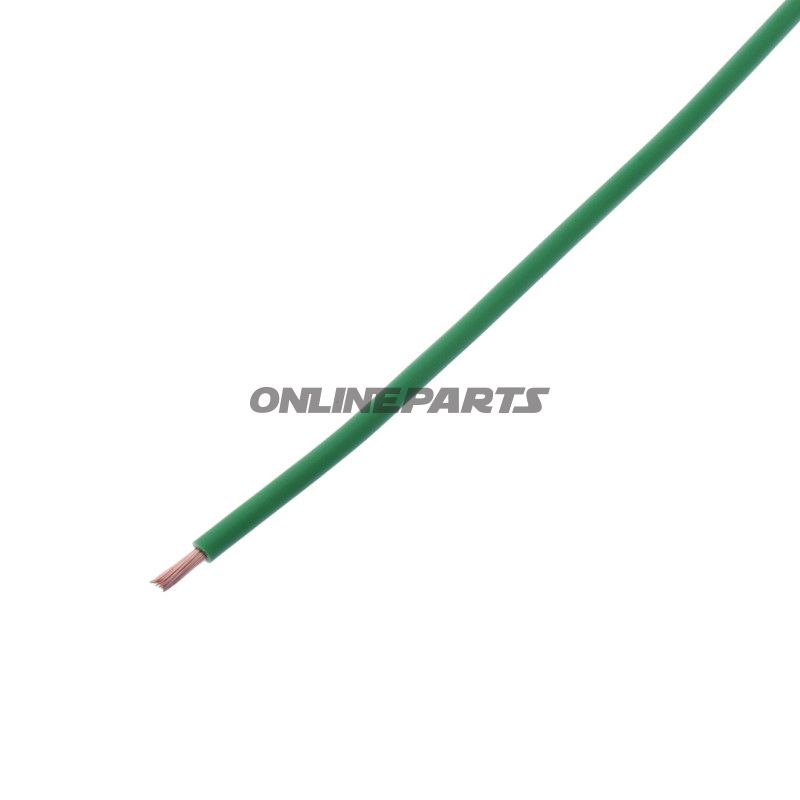

Kabel für Fahrzeugeinbau — Einzelleiterkabel 1,5 mm², Grün, 5 m (JMP)
Produkt: JMP FLY-Kabel, grüne PVC-Isolierung, MPN 157.05.15. GTIN: 4043981452303.
Funktion und Anwendung
Dieses Einzelleiterkabel ist für Niederspannungsinstallationen in Kraftfahrzeugen und anderen mobilen Anwendungen vorgesehen, bei denen Flexibilität und Haltbarkeit wichtig sind. Das Kabel führt Strom zu Bauteilen wie Sensoren, Lampen, Steckern und anderen elektrischen Verbrauchern im Auto, Motorrad, Anhänger usw. Die Konstruktion ist auf normale Fahrzeugbedingungen mit Vibrationen und Temperaturänderungen optimiert.
Materialien und Konstruktion
- Leitermaterial: Klasse-5 flexible Kupferdrahtleitungen gemäß PN-EN 60228 — gute Biegefähigkeit bei Montage in engen Führungsschächten.
- Isolierung: PVC (Typ TI1) mit nomineller Wandstärke von 0,6 mm — chemisch und mechanisch beständig gegenüber üblichen Ölen und leichten Einwirkungen in der Fahrzeugumgebung.
- Außenumfang: ca. 3,0 mm, Isolierfarbe grün zur einfachen Identifikation im Kabelbaum.
Technische Daten und Eigenschaften
- Querschnitt: 1,5 mm²
- Nominelle Betriebstemperatur: 220 V
- Prüfspannung: 2500 V
- Betriebstemperatur: -40 °C bis +90 °C
- Minimialer Biegeradius: 4 × äußerer Kabeldurchmesser (empfohlen bei der Installation)
- Länge: 5 Meter
- Standardkonformität: PN-E-90181
Praktische Montagehinweise
- Die Klasse-5-Leiter des Kabels machen es geeignet für Installationen, bei denen das Kabel durch enge Kanäle geführt oder häufig bewegt wird.
- Die PVC-Isolierung ist robust, aber bei längerer Exposition gegenüber hohen Temperaturen oder aggressiven Chemikalien sollte Kompatibilität überprüft werden.
- Beim Schweissen oder Löten von Kabelenden wird eine ordnungsgemäße Abisolierung empfohlen, ohne die Leiter zu beschädigen; verwenden Sie geeignete Crimp- oder Kabellöt-Verbindungen.
Kompatibilität und Anwendungsbereiche
Das Kabel eignet sich für typische Fahrzeugverkabelung, Reparaturen bestehender Leitungsnetze, Herstellung von Verbindungen zu Zubehörteilen sowie interne Verdrahtung in Maschinen und Anlagen, wobei die Anforderungen den angegebenen Spannungs- und Temperaturdaten entsprechen. Die Farbkennung (Grün) macht es geeignet als Signalleitung oder als Bestandteil farbcodierter Installationen.
Identifikation
Die Produktmarke ist JMP, Modellnummer (MPN) 157.05.15, und der Artikel kann eindeutig über GTIN 4043981452303 identifiziert werden. Diese Informationen sind beim Einkauf für die Werkstatt oder bei der Suche nach technischen Daten des Herstellers relevant.
Technische Spezifikationen (Übersicht)
| Einsatzbereich | Kfz- und Fahrzeugeinbauten |
| Anzahl der Leiter | 1 |
| Querschnitt | 1,5 mm² |
| Isolierung | PVC (TI1) |
| Farbe | Grün |
| Länge | 5 m |
Hinweis: Die obigen Informationen basieren auf den technischen Daten des Herstellers für JMP FLY-Kabel. Bei besonderen Installationsanforderungen oder extremen Umweltbedingungen sollten weitere technische Validierungen erfolgen.
