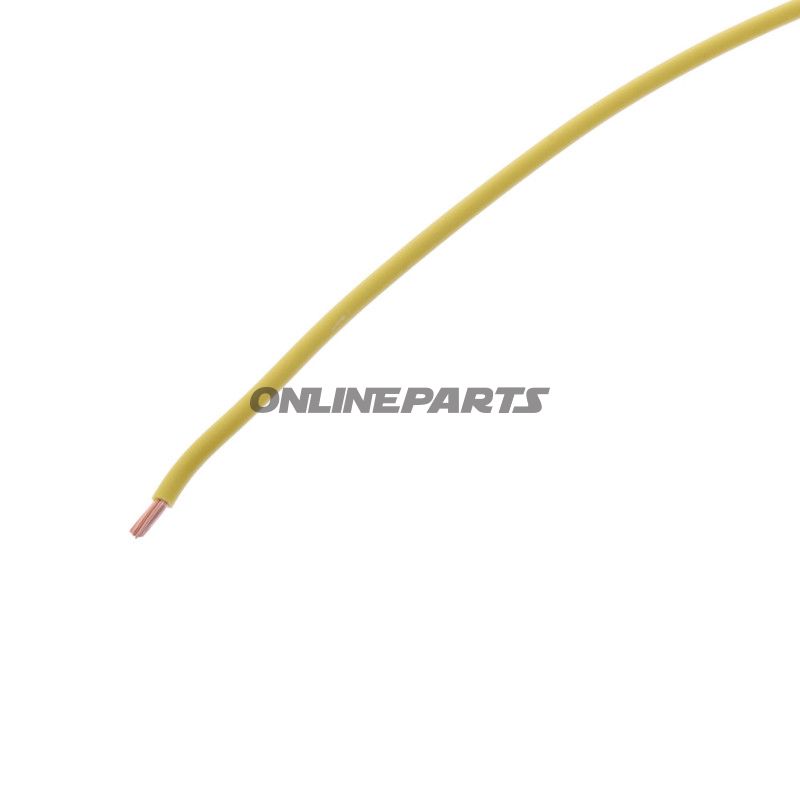

Kabel für Fahrzeuginstallationen – JMP FLY 1,5 mm², Gelb, 5 m
Produkt: JMP FLY Kabel 1,50 mm² in gelber Isolierung, 5 Meter. Das Produkt wird intern als MPN 157.05.10 gekennzeichnet und kann anhand der GTIN 4043981452266 identifiziert werden. Die Marke ist JMP.
Funktion und Anwendung
- Das Kabel ist für Niederspannungsinstallationen in Kraftfahrzeugen und anderen mobilen Anwendungen konzipiert, bei denen Flexibilität und platzsparende Führung erforderlich sind.
- Der Aufbau mit einzelnen Leitern macht es geeignet für Signal- und stromführende Leitungen in Einzelschlusskreissystemen, Scheinwerferführungen, Zubehör und Reparaturen am elektrischen System des Fahrzeugs.
Konstruktion und Materialien
- Leiter: Klasse 5 flexible blanke Kupferdrähte gemäß PN‑EN 60228. Klasse 5 bedeutet viele feine Adern, was die Flexibilität erhöht und das Verlegen sowie Crimpen in Verbindung mit Terminalleisten und Kabelklemmen erleichtert.
- Isolierung: PVC (TI1) mit nomineller Isolationsdicke 0,6 mm. PVC bietet guten mechanischen Schutz und chemische Beständigkeit in typischen Fahrzeugumgebungen.
- Außendurchmesser: ca. 3,0 mm, was das Kabel kompakt für Bündel und Kabelbäume im Motorraum oder Innenraum macht.
Technische Eigenschaften
- Querschnitt: 1,5 mm² (angegebener Leiterquerschnitt).
- Nominelle Spannung: 220 V; Prüfspannung: 2500 V.
- Betriebstemperaturbereich: -40 °C bis +90 °C — geeignet für die meisten Temperaturbereiche, wie sie in Fahrzeugen vorkommen.
- Kleinste Biegeradius: 4 × Außendurchmesser (~12 mm) bei der Installation, um Beschädigungen der Isolierung zu vermeiden und die Lebensdauer zu verlängern.
- Farbe: Gelbe Isolierung, was das Kabel ideal für Farbcodierung und einfache Identifikation in Kabelbäumen macht.
- Länge: 5 Meter.
Standards und Übereinstimmung
- Das Kabel wird gemäß PN‑E‑90181 hergestellt und entspricht den Anforderungen an das Leitermaterial gemäß PN‑EN 60228.
Praktische Hinweise für Mechaniker und Techniker
- Aufgrund des Leitermaterials der Klasse 5 wird die Verwendung geeigneter Kabelschuhe oder geschweißter/gedrückter Terminals empfohlen, um langlebige Verbindungen zu sichern; feine Drähte können sich bei direkter Schraubverbindung ohne ordnungsgemäße Terminalleiste lösen.
- Bei Führung über scharfe Kanten sollten Kabelkanäle oder schützende Rohre verwendet werden, um mechanische Abnutzung der PVC-Isolierung zu vermeiden.
- PVC-Isolierung kann bei sehr niedrigen Temperaturen steif werden; prüfen Sie die Flexibilität bei extremen Temperaturbedingungen vor der Permanentinstallation.
Kompatibilität
Das Kabel wird als universelles Fahrzeulkabel für 12–24 V Systeme in Fahrzeugen und Zubehör verwendet, wobei ein Querschnitt von 1,5 mm² in Bezug auf Belastung und Spannungsabfall geeignet ist. Bewerten Sie immer Last und Sicherungsgröße in der konkreten Installation.
Weitere Daten
Technische Daten (Auszug): Leiterquerschnitt 1,5 mm², Isolierung PVC, Farbe Gelb, Länge 5 m. Siehe auch MPN 157.05.10 und GTIN 4043981452266 für Auftrag- und Lagerverwaltung.
