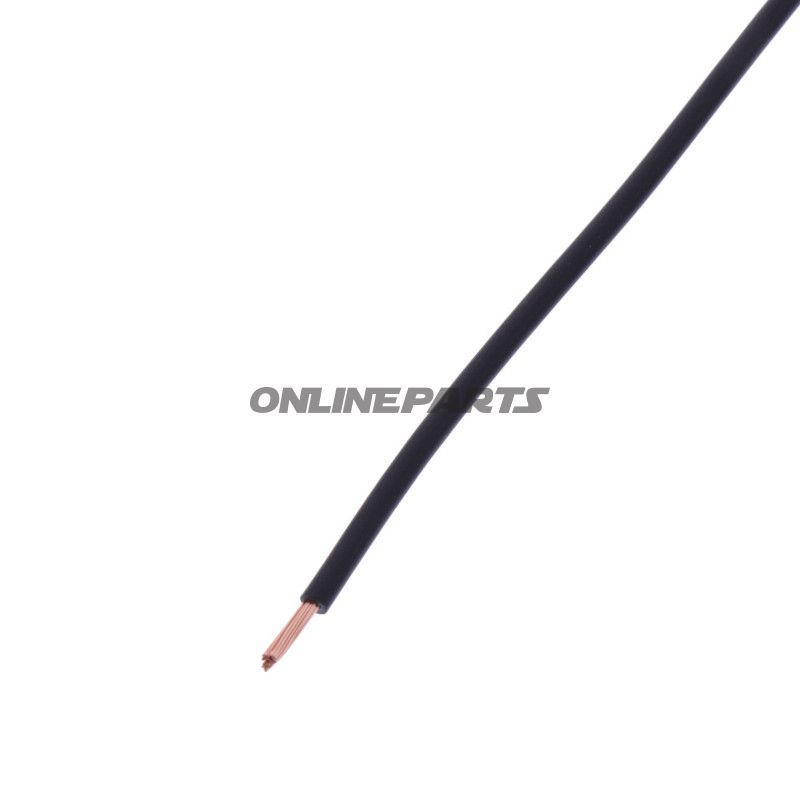

Kabel für Fahrzeuginstallationen – Einzelleiter, 1,0 mm², 5 m (JMP)
Produkt: FLY JMP Kabel, schwarze Isolierung, 5 Meter. Dieses Kabel von JMP (MPN: 157.05.07, GTIN: 4043981452235) ist für Niederspannungsleitungsführung in Kraftfahrzeugen und anderen mobilen Anwendungen geeignet, bei denen Flexibilität und Haltbarkeit wichtig sind.
Funktion und Anwendung
- Das Kabel ist eine Einzelleiter (Single-Core) ausgelegt für elektrische Kreise in Fahrzeugen – z. B. Beleuchtung, Sensoren, Zubehör und sekundäre Stromanschlüsse.
- Nennspannung 220 V und Prüfspannung 2500 V gewährleisten, dass die Isolierung typischen Betriebsbedingungen und kurzen Überspannungen beim Test standhält.
- Betriebstemperaturbereich von -40 °C bis +90 °C macht es geeignet für sowohl Außeneinsatz als auch Motorraumumgebungen, in denen die Temperatur erheblich variieren kann.
Materialien und Aufbau
- Leiter: Klasse-5 feindrähtiges Kupfer gemäß PN-EN 60228. Klasse 5 steht für hohe Flexibilität (flexible, mehradrige Leiter), was das Kabel leichter durch enge Räume und bei beweglichen Verbindungen führt.
- Isolierung: PVC (TI1), nominal 0,6 mm Dicke. PVC bietet gute elektrische Isolation, mechanischen Schutz und chemische Beständigkeit gegenüber typischen Öl- und Schmutzbelastungen in Fahrzeugumgebungen.
- Außendurchmesser: ca. 2,7 mm. Dadurch ist das Kabel kompakt genug für herkömmliche Kabelbündel und -fassungen, ohne zu steif zu sein.
- Isolierungsfarbe: schwarz — Standardfarbe bei vielen Fahrzeuginstallationen für Signal- oder Erdleitungen.
Technische Eckdaten
- Leiterquerschnitt: 1,0 mm²
- Nennisolationsdicke: 0,6 mm
- Außendurchmesser: 2,7 mm (ca.)
- Nennspannung: 220 V; Prüfspannung: 2500 V
- Betriebstemperaturbereich: -40 °C bis +90 °C
- Kleinste Biegeradius: 4 × Außendurchmesser des Kabels
- Länge: 5 Meter
Standards und Konformität
- Das Kabel entspricht PN-E-90181 und verwendet Kupferdrähte Klasse 5 gemäß PN-EN 60228, was eine Erkennbarkeit in professionellen Werkstätten und Kompatibilität mit gängigen Installationsverfahren sicherstellt.
Praktische Hinweise für Mechaniker und Monteure
- Aufgrund der 5-Klasse-Führung eignet sich das Kabel für Installationen mit Bewegung oder wo wiederholtes Biegen auftreten kann. Verwenden Sie geeignete Schrumpf-/Klemmverbindungen und sorgen Sie für ausreichende mechanische Entlastung an Verbindungen.
- Die PVC-Isolierung wird nicht für langanhaltende direkte Exposition gegenüber stark lösungsmittelhaltigen Flüssigkeiten oder bei kontinuierlicher Exposition gegenüber sehr hohen Temperaturen über +90 °C empfohlen.
- Der Biegeradius von mindestens 4×Durchmesser sollte bei der Befestigung eingehalten werden, um die Lebensdauer des Leiters zu erhalten und mechanischen Stress zu vermeiden.
Kompatibilität
FLY JMP 1,00 mm² ist kompatibel mit standard elektromekanischen Anschlüssen und Sicherungen für 1,0 mm² Leiterquerschnitt und kann in vorhandene Leitungsnetze in Autos, Lastwagen, Motorrädern und anderen mobilen Plattformen integriert werden, bei denen schwarzer Einzelleiter verwendet wird.
Identifikation
Marke: JMP. Produktnummer (MPN): 157.05.07. GTIN: 4043981452235 — diese Informationen können zur Lagerverwaltung, Ersatzteilidentifikation und Bestellung passender Längen oder Farben aus dem JMP-Sortiment verwendet werden.
Fazit
Dieses FLY JMP-Kabel ist ein flexibles, Einzelleiter-Kabel mit PVC-Isolierung, geeignet für typische Niederspannungsaufgaben in Fahrzeugen, bei denen gute Flexibilität und standardisierte Leiter erforderlich sind. Halten Sie Temperatur- und Biegeradius-Spezifikationen bei der Installation ein, um eine lange Lebensdauer und Betriebssicherheit zu gewährleisten.
