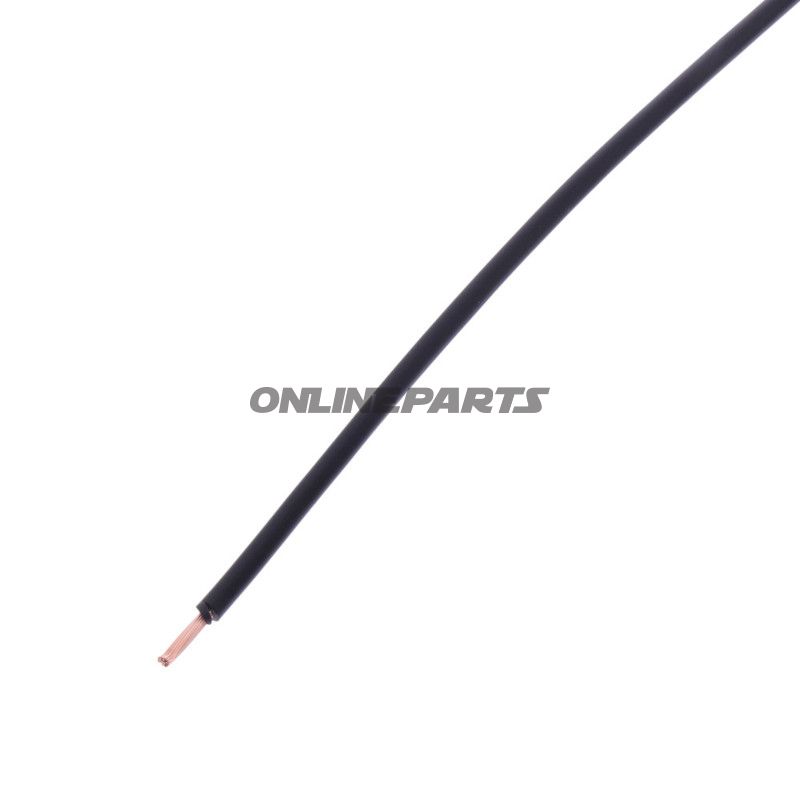

Kabel für Niederspannungsinstallationen in Kraftfahrzeugen – JMP FLY 0,75 mm², 5 m, schwarz
Produktübersicht: Dieses JMP FLY-Kabel (GTIN 4043981452150, MPN 157.04.99) ist ein Einleiterkabel vorgesehen für Niederspannungsinstallationen in Kraftfahrzeugen. Mit einer Leiterfläche von 0,75 mm² und PVC-Isolierung eignet es sich für flexible Leitungsführung in Motorrädern, Autos und anderen Kraftfahrzeugen, wo einfache Verbindungen zu Lampen, Schaltern, Sensoren und kleinen Verbrauchern erforderlich sind.
Funktion und Anwendung:
- Das Kabel führt einen Leiterkreis für Signale oder Stromkreise bis zur nominalen Spannung von 220 V und wurde mit 2500 V auf Isolationsintegrität getestet.
- Entworfen für flexible Installation in engen Führungswegen und mit beweglichen Teilen, wo wiederholtes Biegen auftreten kann.
- Geeignet für gängige Reparatur- und Austauschaufgaben an den elektrischen Systemen von Fahrzeugen, einschließlich Anschluss von Beleuchtung, kleinen Motorsteuerungen, Sensoren und Erdverbindungen.
Materialien und Aufbau:
- Leiter: Kupferklasse 5 fein verdrillt gemäß PN-EN 60228, was gute Flexibilität und gute elektrische Leitfähigkeit bei wiederholter Bewegung bietet.
- Isolierung: PVC (TI1), nominal 0,6 mm Dicke. PVC sorgt für mechanischen Schutz, elektrische Isolation und Beständigkeit im angegebenen Temperaturbereich.
- Außendurchmesser: ca. 2,6 mm, was das Kabel kompakt macht und das Verlegen in Kabelkanälen und durch Gummidurchführungen erleichtert.
- Farbe: Schwarze Isolation, geeignet für dezenteVerlegungen und typische Farbschemata in Fahrzeuginstallationen.
Technische Daten und Betriebsmerkmale:
- Querschnitt: 0,75 mm²
- Anzahl der Leiter: 1 (Einzelader)
- Nennspannung: 220 V
- Prüfspannung: 2500 V
- Betriebstemperatur: -40 °C bis +90 °C
- Mindeste Biegesradius: 4 × äußerer Kabeldurchmesser (angegeben als 4 × Ø)
- Länge: 5 Meter
Kompatibilität und Normen: Das Kabel erfüllt die Anforderungen von PN-E-90181 und wird mit Leitern gemäß PN-EN 60228 Klasse 5 hergestellt. Daher eignet es sich für Standard-Kraftfahrzeuginstallationen und -reparaturen, bei denen diese Normen erwartet werden.
Praktische Überlegungen bei der Installation:
- Denken Sie an eine korrekte Abisolierung und den Einsatz geeigneter Schrumpfklemmen, um eine mechanisch und elektrisch robuste Verbindung sicherzustellen.
- Bei Verlegung durch Metallöffnungen werden Gummidurchführungen oder Kabelröhren empfohlen, um ein Schneiden der Isolierung zu vermeiden.
- Bei Befestigung in Motor- oder hitzeexponierten Bereichen sollte sichergestellt werden, dass die Temperatur über längere Zeit +90 °C nicht überschreitet.
Marke und Identifikation: Das Produkt wird unter dem JMP-Namen vermarktet und mit MPN 157.04.99 und GTIN 4043981452150 identifiziert, was das Auffinden technischer Dokumentation und Ersatzteile desselben Anbieters erleichtert.
Technische Daten (kurz): 1 Leiter, 0,75 mm², PVC-Isolierung, schwarz, Länge 5 m, äußeren Ø ≈ 2,6 mm, Betriebstemperatur -40 °C bis +90 °C.
