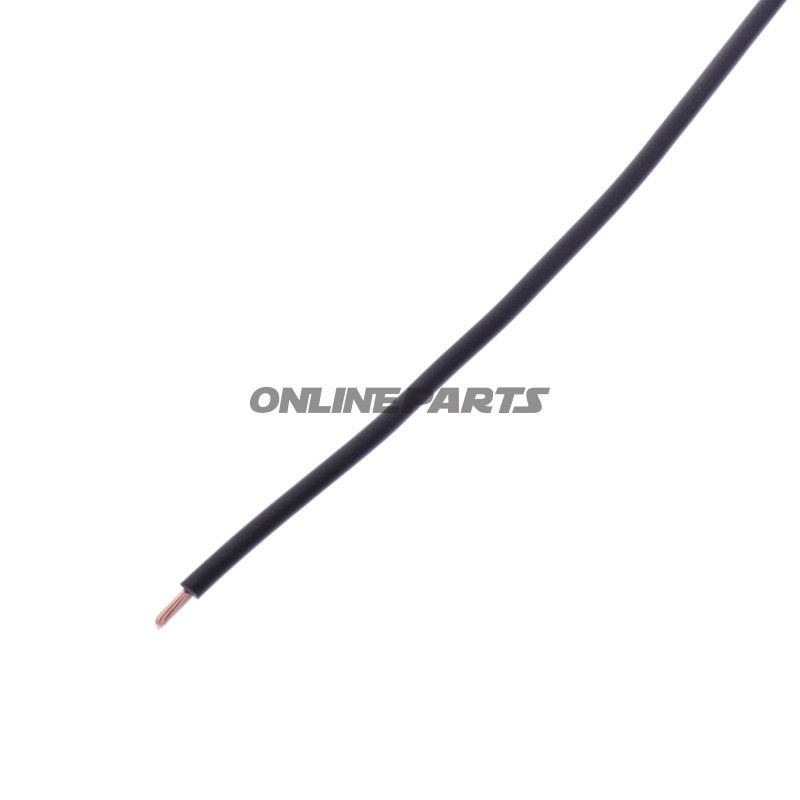

Kabel für Kraftfahrzeuge, Einzelader 0,75 mm² — JMP FLY, 25 m
Produktübersicht: Dieses JMP FLY-Kabel (GTIN 4043981452372, MPN 157.05.23) ist ein Einzeladern-Kabel, das für Niederspannungsinstallationen in Kraftfahrzeugen vorgesehen ist. Das Kabel wird in einer 25 Meter langen Rolle geliefert und ist für eine flexible Führung in Fahrzeuginstallationen, Schalttafeln und Zubehörverbindungen ausgelegt, wo Beweglichkeit und Platzeinsparung wichtig sind.
Funktion und Anwendung:
- Die primäre Funktion des Kabels besteht darin, Niederspannungssignale und -ströme (Nennspannung 220 V, Prüfspannung 2500 V) in Fahrzeugen zu führen. Es wird für interne Verdrahtungen, den Anschluss von Sensoren, Leuchten, Schaltern und kleinverbrauchenden Verbrauchern verwendet.
- Einzeladern-Konfiguration macht es geeignet für Punktschlüsse und Reparaturarbeiten, bei denen Einzeladern gegenüber verdrillten Mehrdrahtkabeln bevorzugt werden.
Materialien und Aufbau:
- Leiter: Klasse-5-Soft-Cu-Litze gemäß PN-EN 60228. Diese Leiterklasse bietet gute Flexibilität bei wiederholtem Biegen und Installation in engen Führungswegen.
- Isolierung: PVC-Isolierung (TI1), nominell 0,6 mm stark. PVC bietet zufriedenstellenden mechanischen Schutz und chemische Beständigkeit in typischen Fahrzeugumgebungen.
- Außendurchmesser: ca. 2,6 mm, wodurch das Kabel leicht durch Kabelkanäle und Kabelbündel geführt werden kann, ohne unnötigen Platz zu beanspruchen.
- Isolationsfarbe: Schwarz — praktisch zur Kennzeichnung in Kabelbündeln und zur Pflege des ästhetischen Erscheinungsbilds des Fahrzeugs.
Technische Eigenschaften:
- Querschnitt: 0,75 mm².
- Nennspannung: 220 V; Prüfspannung 2500 V.
- Betriebstemperaturbereich: -40 °C bis +90 °C, geeignet für niedrige und hohe Temperaturbedingungen im Motorraum und Innenraum.
- Kleinster Biegeradius: 4 × äußerer Kabeldurchmesser — beachten Sie dies bei der Installation, um mechanische Belastung der Leiter und Isolierung zu vermeiden.
- Konformität: Hergestellt gemäß PN-E-90181 und Anforderungen an Klasse-5-L feeder gemäß PN-EN 60228.
Montage- und Anwendungstipps:
- Bei der Installation in Kabelbündeln geeignete Befestigungsklammern und passende Kabelschuhe oder Terminals verwenden, um eine gute elektrische Verbindung sicherzustellen.
- Vermeiden Sie wiederholte Biegungen nahe Klempunkten; sorgen Sie für Zugentlastung, um die Lebensdauer zu verlängern.
- Die PVC-Isolierung ist beständig gegenüber üblichen Ölen und Chemikalien, direkte und längere Exposition gegenüber aggressiven Lösungsmitteln sollte jedoch vermieden werden.
Kompatibilität und Zielgruppe: Das Kabel richtet sich an Mechaniker und erfahrene Motorradfahrer, die Reparaturen, Umbauten oder elektrische Anpassungen durchführen. Aufgrund der flexiblen Klasse-5-Leiter und des Querschnitts von 0,75 mm² passt es zu Standardzubehör und Terminalen, die in Autos und Motorrädern verwendet werden.
Weitere Informationen: Die Marke JMP wird als Hersteller angegeben; das Produkt lässt sich eindeutig mit MPN 157.05.23 und GTIN 4043981452372 identifizieren, was bei der Prüfung von Ersatzteillisten und Kompatibilitätstabellen verwendet werden kann.
Technische Daten (Zusammenfassung):
- Anwendung: Fahrzeugverdrahtung
- Anzahl der Leiter: 1
- Querschnitt: 0,75 mm²
- Isolierung: PVC (TI1)
- Farbe: Schwarz
- Länge: 25 Meter
- Betriebstemperatur: -40 °C bis +90 °C
