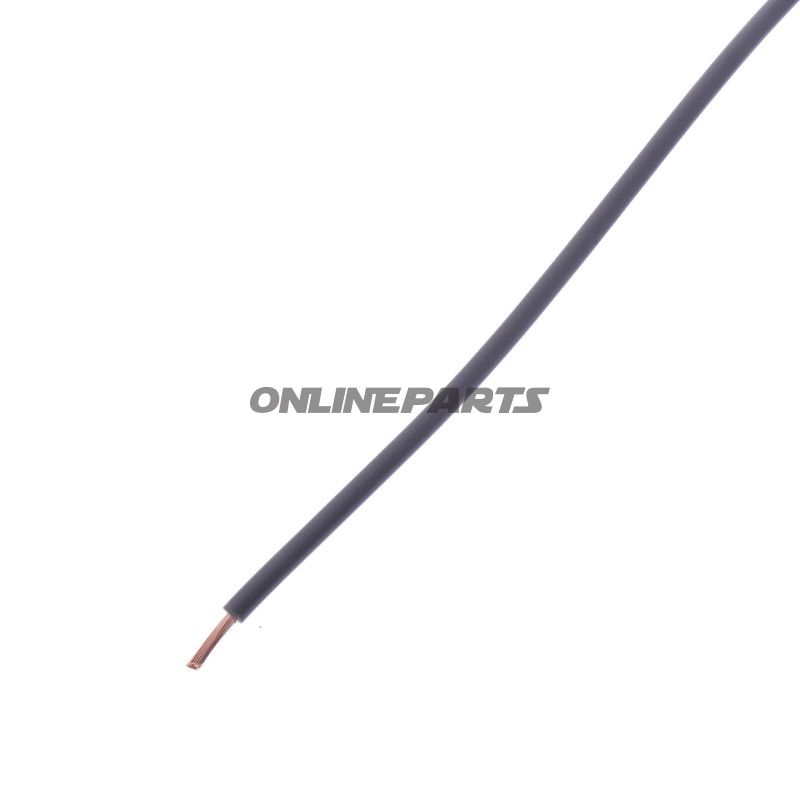

KABEL FLY 0.75 GR JMP PACK 5M

Kabel für Kraftfahrzeuge, Einzelleiter 0,75 mm² – Grau, 5 m (JMP)

Produktübersicht: Dieses Einzelleiterkabel von JMP (GTIN 4043981452181, MPN 157.05.02) ist für Niederspannungsinstallationen in Kraftfahrzeugen vorgesehen. Das Kabel wird in grauer PVC-Isolierung geliefert und ist für flexible Verlegung in Kabinen- und Motorrauminstallationen konzipiert, wo Platz- und Beweglichkeitsanforderungen an die Leitungsbiegbarkeit gestellt werden.

Funktion und Anwendung:

• Die primäre Funktion des Kabels besteht darin, als Einzelleiter Signale und Strom in Fahrzeug- und Motorradinstallationen bei Nennspannungen bis zu 220 V zu führen.
• Geeignet für feste Verlegungen und bewegliche Teile, bei denen Flexibilität und wiederholtes Biegen erforderlich sind (kleinstes Biegeradius 4× äußere Durchmesser).
• Typischerweise eingesetzt für Beleuchtung, Sensoren, Steckverbindungen und andere Niederspannungsanschlüsse in Fahrzeugen.

Materialien und Konstruktionseigenschaften:

• Leiter-Material: Klasse-5-Einzelniederohre mit feiner Leiterquerschnittskonstruktion in Übereinstimmung mit PN-EN 60228. Die feiner Drahtstruktur bietet bessere Flexibilität als Massivleiter und verringert Ermüdung durch wiederholte Bewegungen.
• Isolierung: PVC (TI1) mit nomineller Dicke 0,6 mm. PVC bietet gute elektrische Isolation, mechanischen Schutz und übliche chemische Beständigkeit in Motorumgebungen.
• Äußerer Durchmesser: ca. 2,6 mm, was das Verlegen in Installationskanälen und durch Dichtungen erleichtert.
• Farbe: Graue Isolierung zur einfachen Identifikation in Installationsumgebungen.

Technische Daten:

• Querschnitt: 0,75 mm²
• Nennspannung: 220 V
• Prüfspannung: 2500 V
• Betriebstemperatur: -40 °C bis +90 °C
• Knickradius: 4 × äußerer Kabeldurchmesser
• Länge: 5 Meter
• Normen: Entspricht PN-E-90181

Kompatibilität und Montagetipps:

• Das Kabel passt zu Standard-Klemmverbindungen, Kabelschuhen und Schrumpfschläuchen, die für Leiterquerschnitt 0,75 mm² vorgesehen sind.
• Beim Abisolieren wird die Verwendung einer feinblattigen Abisolierzange empfohlen, um Beschädigungen der Mehrdraht-Leiter zu vermeiden.
• Beim Führen im Motorraum Schutzschlauch oder Befestigung verwenden, um Verschleiß durch Vibration und Reibung an scharfen Kanten zu reduzieren.

Vorteile aus Technikerperspektive:

• Gute Balance zwischen Flexibilität und mechanischer Festigkeit dank Klasse-5-Multidrahtkupfer.
• PVC-Isolierung bietet gut bekannte Eigenschaften in Bezug auf elektrische Isolation und Handhabung unter normalen Werkstattbedingungen.
• Standardisierte Abmessungen und Kompatibilität mit gängigen Automotive-Zubehörteilen erleichtern die Integration in vorhandene Installationen.

Identifikation: Hersteller: JMP. Marke und Teilenummer (MPN 157.05.02) sowie GTIN 4043981452181 sind bei der Prüfung der Ersatzteilliste und bei der Bestellung hilfreich, um die korrekte Produktvariante (Farbe, Länge, Querschnitt) sicherzustellen.

Technische Spezifikationen (Kurz):
