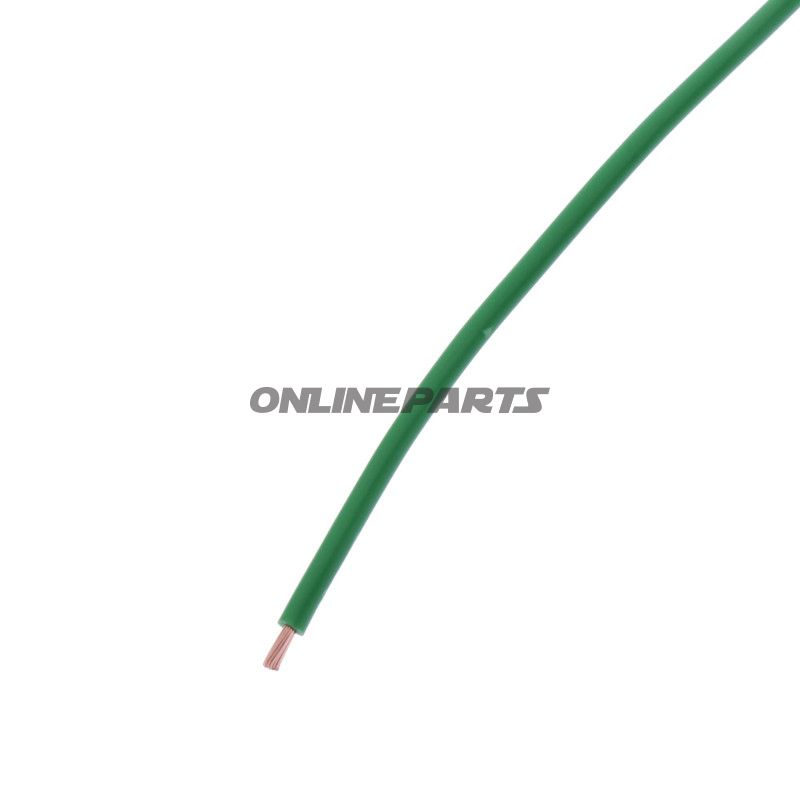

KABEL FLY 0.75 GN JMP PACK 5M

Kabel für Fahrzeuginstallationen, Einzelleiter 0,75 mm² – grün, 5 m (JMP)

Produktübersicht: Dieses JMP-Kabel (GTIN: 4043981452198, MPN: 157.05.03) ist ein Einzelleiter-, Niederstromkabel, das für Verkabelungen in Motorfahrzeugen und ähnlichen Anwendungen vorgesehen ist. Das Kabel wird in grüner Isolierfarbe und einer Länge von 5 Metern geliefert und wird typischerweise für Einleitungen, Signal- und Stromführende Installationen im elektrischen System des Fahrzeugs verwendet.

Funktion und Anwendung

• Die primäre Funktion des Kabels besteht darin, Niederspannung (Nennspannung 220 V, Prüfspannung 2500 V) im elektrischen Stromkreis des Fahrzeugs zu führen, z. B. für Lampen, Sensoren, Schalter oder Verbindungen in Steuereinheiten.
• Einzelleiter-Design macht das Kabel geeignet für Punktanschlüsse, Stecker und Steckmuffen, bei denen nur ein Leiter erforderlich ist.
• Der Betriebstemperaturbereich von -40 °C bis +90 °C gewährleistet Einsatzmöglichkeiten in typischen Motorumgebungen, einschließlich kalter Startbedingungen und heißer Motorräume.

Materialien und Konstruktion

• Leiter: Klasse-5 Mehrdrähtiger Kupfer gemäß PN-EN 60228. Der Mehrdrähtige (Klasse 5) Leiter bietet bessere Flexibilität und Widerstand gegen wiederholtes Biegen im Vergleich zu massiven Leiterbahnen.
• Isolierung: PVC (TI1) erfüllt PN-E-90181. Die PVC-Isolierung hat eine Nennstärke von 0,6 mm und ist für gängige Automotive-Anwendungen formuliert, bei denen Chemikalien- und Wärmebeständigkeit mit Flexibilität ausbalanciert ist.
• Außendurchmesser: ca. 2,6 mm. Der minimale Biegeradius ist mit 4× Außendurchmesser angegeben und ist bei Führung und Montagepunkten einzuhalten, um mechanische Beschädigungen zu vermeiden.

Technische Eigenschaften

• Leiterquerschnitt: 0,75 mm² — geeignet für geringe Stromstärken und Funktionskreise; die Dimension beeinflusst die maximale Strombelastbarkeit und Spannungsabfall, daher sollte die spezifische Belastung nach Montage berechnet werden.
• Nennspannung: 220 V; Prüfspannung: 2500 V.
• Temperaturbereich: -40 °C bis +90 °C.
• Farbe: Grün — nützlich zur farblichen Kennzeichnung und zur Identifikation von Schaltungen im Fahrzeugverkabelungssystem.
• Länge: 5 Meter.

Kompatibilität und Montagehinweise

• Das Kabel ist für den Einsatz in gewöhnlichen Fahrzeuginstallationen vorgesehen und kann an Stecker, Schrumpfschläuche, Kabelschuhe und Muffen angepasst werden, die in der Automobilindustrie verwendet werden.
• Bei dauerhaften Installationen wird eine ordnungsgemäße Abdeckung und Schutz vor Verschleiß, Abrieb und Wärmestrahlung von Motorkomponenten empfohlen. Halten Sie den empfohlenen Biegeradius ein, um Schäden an Leiter und Isolierung zu vermeiden.
• Beim Anschluss in Hochstromanwendungen oder dort, wo Wärmeentwicklung auftreten kann, sollte die Dimensionierung in Bezug auf den erwarteten Stromverbrauch und Spannungsabfall überprüft werden.

Qualität und Normen

• Das Kabel wird gemäß relevanter polnischer und europäischer Normen hergestellt: PN-E-90181 und PN-EN 60228 (Klasse 5 für Leiterkonstruktion).
• Die JMP-Marke dient als Herstellerangabe (MPN 157.05.03), und die Produkt- GTIN 4043981452198 kann für eindeutige Identifikation in Lager- und Beschaffungssystemen verwendet werden.

Technische Daten (kurz)

• Anwendung: Fahrzeugkabelverlegung
• Anzahl Leiter: 1
• Querschnitt: 0,75 mm²
• Isolierung: PVC (TI1), Dicke 0,6 mm
• Außendurchmesser: ca. 2,6 mm
• Farbe: Grün
• Länge: 5 m
• Temperaturbereich: -40 °C bis +90 °C

Hinweis: Informationen zu GTIN (4043981452198), MPN (157.05.03) und JMP als Marke sind zur klaren Identifikation aufgenommen; überprüfen Sie stets die spezifischen Anforderungen in Ihrem Fahrzeugverkabelungssystem vor der Montage.
