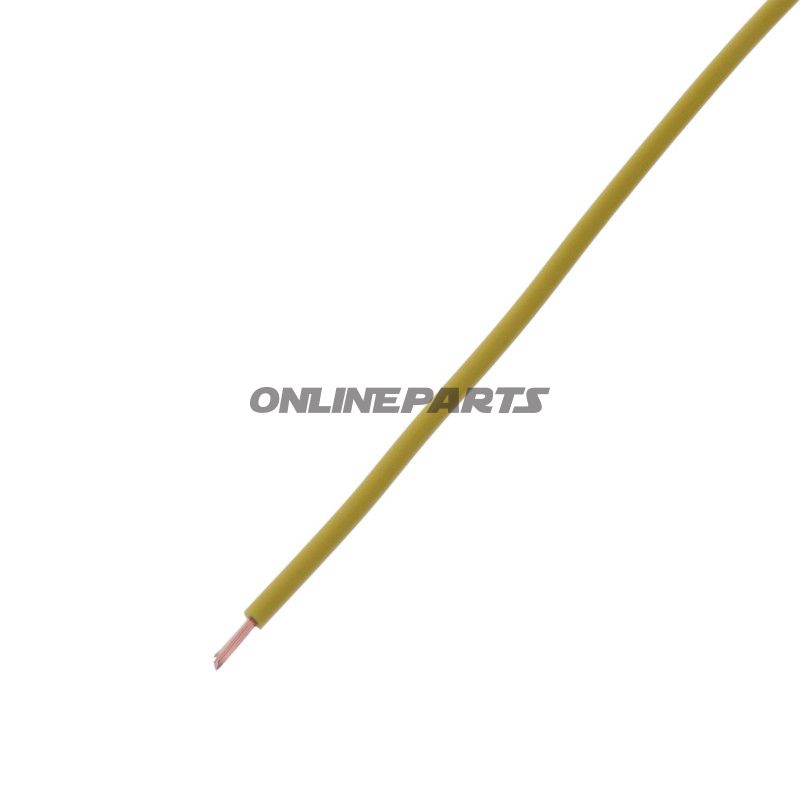

KABEL FLY 0.75 GE JMP PACK 5M

Kabel für die Fahrzeuginstallation, Einzelleiter 0,75 mm² — gelb, 5 m (JMP)

Produktübersicht: Dieses JMP-Kabel (GTIN 4043981452174, MPN 157.05.01) ist ein Einzelleiter, der für Niederspannungsinstallationen in Kraftfahrzeugen vorgesehen ist. Isoliert in gelbem PVC und wird in einer Länge von 5 m geliefert. Die Beschreibung hier konzentriert sich auf Funktionalität, Materialwahl und Anwendungsbereiche für Mechaniker und erfahrene Motorradfahrer.

Funktion und Anwendung

• Das Kabel wird verwendet für interne elektrische Verbindungen in Fahrzeugen: Zündsysteme, Sensoren, Lampen, kleine Verbraucher und allgemeine Verdrahtungsaufgaben, bei denen ein einzelner flexibler Leiter geeignet ist.
• Eignung sowohl für feste Installationen als auch für Installationsorte, an denen das Kabel sich etwas bewegt, da der Leiter aus flexiblen Einzeldrähten (Klasse 5) besteht.
• Nominelle Betriebs-spannung 220 V, getestet bis 2.500 V, was normale Autoanwendungen und kurzzeitige Isolationsprüfungen abdeckt.

Materialien und Bauweise

• Leiter: Kupferdrähte der Klasse 5 gemäß PN‑EN 60228 — mehrere feine Adern bieten gute Flexibilität und bessere Haltbarkeit bei wiederholter Bewegung als Massivleiter.
• Isolierung: PVC (TI1) mit nominaler Isolierstärke von 0,6 mm. PVC bietet guten mechanischen Schutz und chemische Beständigkeit gegenüber normalen Flüssigkeiten in Motorrad-/Autoumgebungen, hat jedoch Einschränkungen bei längerer Exposition gegenüber hohen Temperaturen oder starken Lösungsmitteln.
• Äußeren Durchmesser: ca. 2,6 mm — kompakte Abmessung, die das Führen in eng gepackter Kabine- oder Instrumentenraum erleichtert.
• Isolationsfarbe: Gelb — praktisch zur Identifikation von Z circuits bei Fehlersuche und Reparatur.

Technische Daten

• Leiterquerschnitt: 0,75 mm²
• Anzahl Adern: 1 (Einzelleiter)
• Nominale Isolierstärke: 0,6 mm
• Außendurchmesser: 2,6 mm
• Nominale Spannung: 220 V
• Prüfspannung: 2.500 V
• Betriebstemperaturbereich: -40 °C bis +90 °C
• Knickradius mind. 4 × äußerer Durchmesser des Kabels (angegeben als 4 D)
• Farbe: Gelb
• Länge: 5 m

Normen und Konformität

• Konformität mit PN‑E‑90181.
• Leiterklasse gemäß PN‑EN 60228 (Klasse 5).

Praktische Hinweise für Mechaniker

• Aufgrund der PVC-Isolierung sollte man engen Kontakt mit sehr hohen Temperaturen oder Lösungsmitteln vermeiden; bei Bauteilen mit dauerhaft hohen Oberflächentemperaturen wird eine Bewertung von hitzebeständigeren Leitungsmaterialien empfohlen.
• Knickradius von mind. 4 D bedeutet bei einem Durchmesser von ca. 2,6 mm einen empfohlenen Radius von ca. 10–11 mm, um eine Überlastung des Leiters durch wiederholte Bewegung zu vermeiden.
• Gelbe Isolierung erleichtert die Identifikation von Z circuits; bei mehrfarbigen Installationen sollte die Farbauswahl für eine eindeutige Kennzeichnung geplant werden.

Identifikation

• Marke: JMP — eine bekannte Marke im Bereich Fahrzeugkabel.
• MPN: 157.05.01
• GTIN: 4043981452174

Diese Beschreibung richtet sich an Fachleute, die die Eignung eines flexiblen 0,75 mm² Einzelleiterkabels für Auto- und Motorradinstallationen beurteilen sollen. GTIN und MPN sind enthalten, um JMP-Produkte eindeutig zu identifizieren.
