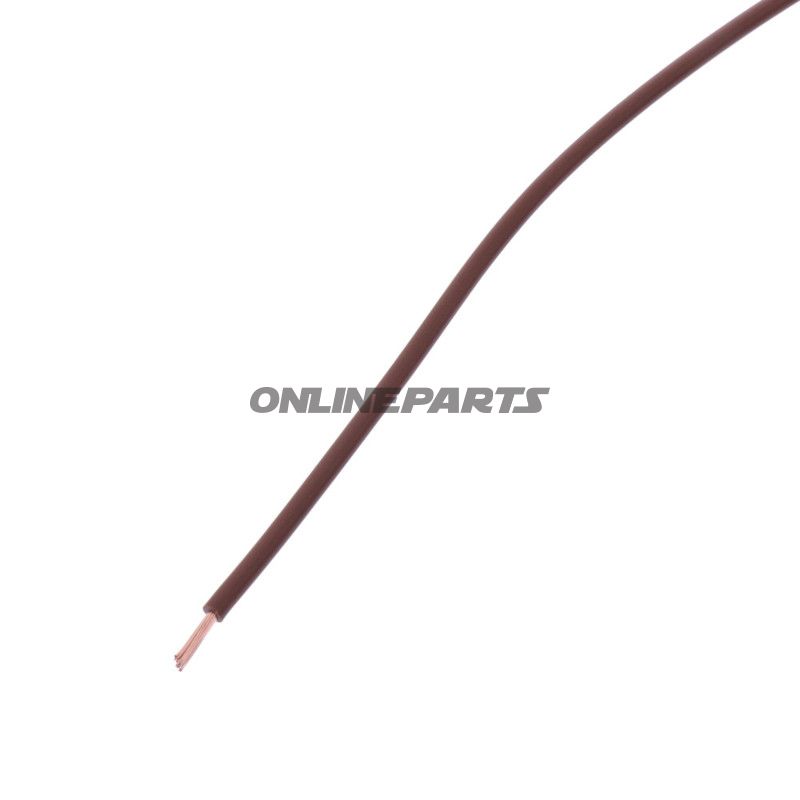

KABEL FLY 0.75 BR JMP PACK 25M

Kabel für Fahrzeuginstallationen — Einzeladernkabel 0,75 mm², braun, 25 m (JMP)

Produkt: JMP FLY Kabel, GTIN 4043981452440, MPN 157.05.31. Dies ist ein Einzeladern-Kabel, das für Niederspannungsinstallationen in Kraftfahrzeugen vorgesehen ist, mit brauner PVC-Isolierung und einer Gesamtlänge von 25 Metern.

Funktion und Verwendung

• Die Hauptfunktion der Kabel ist die Führung von 12–24 V Niederspannungssignalen und -strom in Autos, Motorrädern und anderen Kraftfahrzeugen, z. B. für Beleuchtung, Sensoren, Schalter und kleinere Verbraucher.
• Einzeladerdesign macht es geeignet für Punkt-zu-Punkt-Verbindungen und für den Einsatz in Verkabelungssystemen, bei denen Flexibilität und Platzersparnis wichtig sind.

Materialauswahl und Konstruktionselemente

• Leiter: Klasse 5 weiches Kupferdraht (flexibel), entsprechend PN-EN 60228 — dies bedeutet viele feine Drähte für verbesserte Bieglichkeit und wiederholte Bewegungen ohne frühzeitigen Bruch.
• Isolierung: PVC (Klasse TI1) mit nominaler Isolationsdicke von 0,6 mm. PVC bietet gute Beständigkeit gegen Öl, Feuchtigkeit und übliche Umgebungsbedingungen in Motorraum und Kabinenbereichen.
• Außendurchmesser: ca. 2,6 mm; kleinster Biegeradius angegeben als 4 × Außendurchmesser, was etwa 10–11 mm entspricht, abhängig von der genauen Messung.

Technische Daten

• Leiterquerschnitt: 0,75 mm²
• Nennspannung: 220 V (Kabeltyp für Niederspannungsanwendungen in Fahrzeugen; typischerweise verwendet bei 12–24 V-Systemen)
• Prüfspannung: 2500 V
• Betriebstemperaturbereich: -40 °C bis +90 °C
• Farbe: Braun
• Länge: 25 Meter

Normen und Konformität

• Das Kabel ist angegeben als konform mit PN-E-90181 und spezifiziert mit Kupferleitern der Klasse 5 gemäß PN-EN 60228 — relevante Normen für flexible Leitungen in Kraftfahrzeugen.

Praktische Montagehinweise

• Aufgrund des feinen Mehrdraht-Lesers ist Abisolieren des Kabels und Crimpverbindungen wichtig: Verwenden Sie passende Terminals oder Verdrillungshülsen, um mechanisch und elektrisch stabile Verbindungen zu gewährleisten.
• Beachten Sie den Mindestbiegeradius, um Beschädigungen der Leiter oder der Isolierung zu vermeiden, insbesondere bei wiederholten Bewegungen oder Vibrationen.
• Die PVC-Isolierung bietet genera­lalen Schutz, doch bei erhöhten Temperaturen nahe der oberen Grenze (+90 °C) oder bei direktem Kontakt mit aggressiven Kraftstoffen/Lösungsmitteln sollte ein Kabel mit spezifischer Chemikalienbeständigkeit gewählt werden.

Kompatibilität

• Eignet sich für Standard-Auto- und Motorradinstallationen, Armaturenbrettmontage, Verbindung zu Batteriesystemen, Lampen, Kontakten und Sensoren, bei denen eine Leiterquerschnitt von 0,75 mm² passend ist.
• Wird häufig zusammen mit Schrumpfschlauch, Kabelschuhen und Standardsteckverbindungen für Instrumentierung und kleinere elektrische Stromkreise verwendet.

Zusammenfassung

JMP FLY 0,75 BRA (MPN 157.05.31, GTIN 4043981452440) ist ein flexibles, einzeladern-Kabel mit Kupferleitern der Klasse 5 und PVC-Isolierung, ausgelegt für Niederspannungsanwendungen in Fahrzeugen. Die dunkelbraune Isolationsfarbe erleichtert die Identifikation im Leitungsnetz, und die technischen Parameter (0,75 mm², 25 m, -40…+90 °C) entsprechen üblichen Anforderungen in Werkstätten und bei Reparatur/Austausch von Fahrzeugleitungen.
