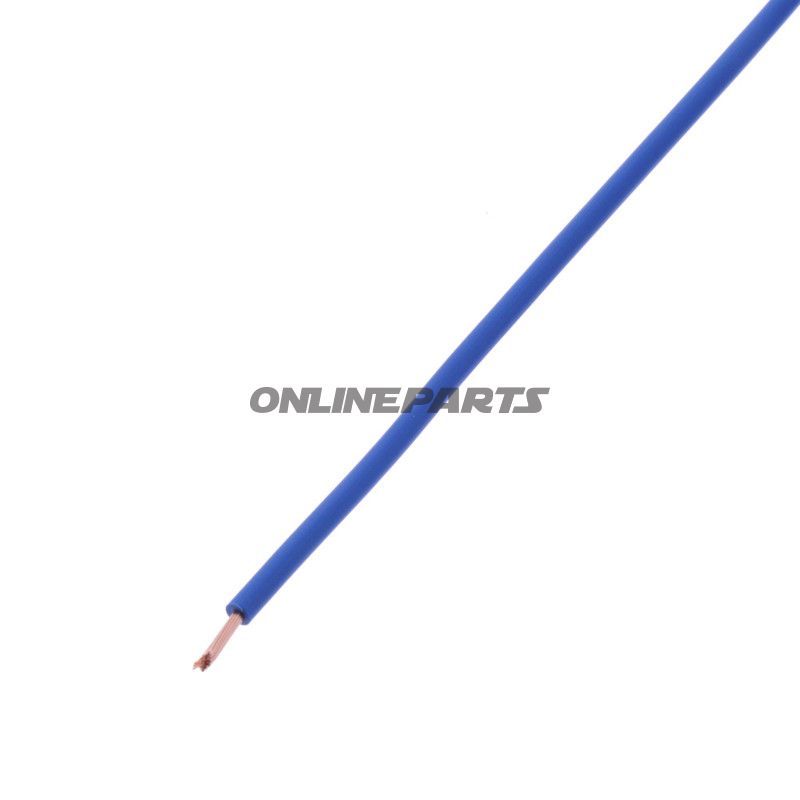

Kabel für Niederspannungsinstallationen in Kraftfahrzeugen (FLY JMP 0,75 mm², blau, 5 m)
Produktübersicht: JMP FLY Kabel, MPN 157.05.05 (GTIN 4043981452211), ist ein Einzelleiterkabel, das für Niederspannungsinstallationen in Kraftfahrzeugen vorgesehen ist. Das Kabel ist blau und wird in einer 5 Meter Länge geliefert, wodurch es sich gut für Leitungsführungsaufgaben, Reparaturen und den Wiederaufbau kleiner elektrischer Schaltung auf Motorrädern, Rollern und anderen Fahrzeugen eignet.
- Anwendung: Kabel für Fahrzeuginstallationen, Signal- und Niederspannungsverbindungen bis nominal 220 V.
- Brand und Identifikation: Hersteller JMP, MPN 157.05.05, GTIN 4043981452211.
Funktion und Konstruktion:
Das Kabel besteht aus einem einzelnen Leiter aus Klasse-5-Flex-Cu (entsprechend PN-EN 60228), umgeben von einer PVC-Isolierung (TI1). Die Konstruktion aus blankem Kupferdraht bietet gute mechanische Flexibilität, was bei wiederholtem Biegen und Führen im engen Motorraum oder entlang des Rahmens und Rohren nützlich ist. Die PVC-Isolierung sorgt für elektrische Trennung und mechanischen Schutz unter normalen Betriebsbedingungen von Motorrädern und ähnlichen Fahrzeugen.
Materialwahl und Eigenschaften:
- Kupferleiter: Klasse 5, moreadrig für erhöhte Flexibilität bei Montage und Vibrationsbelastung.
- Isolierung: PVC (TI1) – gängig in Fahrzeugleitungen, ausgewogene Balance zwischen Flexibilität, Abriebfestigkeit und Preis.
- Farbe: Blaue Isolierung, unterstützt die Farbcodierung von Schaltungen und erleichtert die Identifikation während der Wartung.
Technische Daten:
- Leiterquerschnitt: 0,75 mm²
- Nominale Isolationsdicke: 0,6 mm
- Außendurchmesser: ca. 2,6 mm
- Nennspannung: 220 V
- Prüfspannungen: 2500 V
- Betriebstemperaturbereich: -40 °C bis +90 °C
- Kleine Biegungradius: 4 × äußerer Kabeldurchmesser
- Länge: 5 m
Kompatibilität und praktische Überlegungen:
- Eignet sich für übliche Niederspannungsfunktionen in Motorrädern und leichten Fahrzeugen, z. B. Anschluss von Leuchten, Schaltern, Sensoren und anderen 12–24 V-Kreisen (prüfen Sie immer den Strombedarf des Kreises).
- Aufgrund des Leiterquerschnitts von 0,75 mm² sollte das Kabel für Niederspannungskreise verwendet werden; für höhere Ströme wird ein größerer Querschnitt gewählt, um Überhitzung und Spannungsabfall zu vermeiden.
- PVC-Isolierung toleriert normale Temperaturen im Motorraum, aber bei wiederholter Hochtemperatur-Exposition oder nahe Wärmequellen wird eine Bewertung eines alternativen Isolations-Typs empfohlen.
Normen und Zulassungen: Das Produkt entspricht PN-E-90181 und verwendet Kupferdrähte gemäß PN-EN 60228, was sicherstellt, dass Leiterklasse und Isolationsqualität gängigen technischen Anforderungen für Fahrzeugleitungen entsprechen.
Zusammenfassung: JMP FLY Kabel 0,75 mm² (MPN 157.05.05, GTIN 4043981452211) ist ein flexibler, einadriger PVC-isolierter Kabel in blauer Farbe, ausgelegt für Niederspannungsinstallationen in Fahrzeugen. Materialwahl und Leiterklasse bieten gute Flexibilität und Wartungsfreundlichkeit bei üblichen Reparatur- und Installationsaufgaben. Prüfen Sie immer Strom- und Temperaturbedingungen im jeweiligen Anwendungsbereich, um die korrekte Wahl des Querschnitts und der Isolationsart sicherzustellen.
