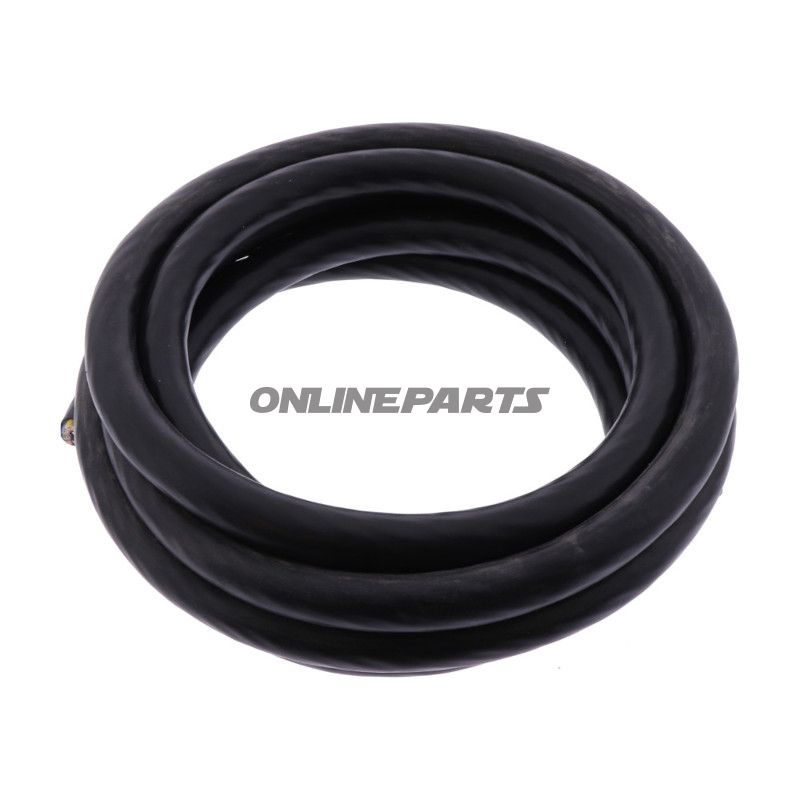

Kabel FLRYY 13-polig, schwarz — 2,5 m für Fahrzeuginstallationen
Produkt: JMP Kabel FLRYY, Modellnummer MPN 157.02.63, GTIN 4043981371260. Dies ist ein mehrader Kabel, das für Fahrzeuginstallationen und elektrischen Systeme in Motorrädern, Autos und ähnlichen Fahrzeugen vorgesehen ist, bei denen mehrere Leiter gesammelt in einem Kabelbaum geführt werden.
Funktion und Anwendung
Das Kabel fasst 13 Leiter in einer äußeren Ummantelung und entspricht DIN/ISO 72551 für 13-polige Fahrzeugleitungen. Es eignet sich für Führungsstrecken, bei denen Signal-, Steuerungs- und stromführende Leiter zusammen geführt werden sollen — z. B. für Rückleuchten, Steuerungssysteme, Zubehör oder temporäre Erweiterungen vorhandener Verkabelungen. Der Temperaturbereich von -40 °C bis +70 °C macht es geeignet für den Außenbereich und ungewöhnliche Betriebsbedingungen an Fahrzeugen.
Aufbau und Materialien
- Äußere Ummantelung: schwarzes PVC. Die PVC-Hülle bietet mechanischen Schutz und elektrische Isolation sowie Beständigkeit gegen Öl und gängige Fahrzeugchemikalien in normalen Einsatzumgebungen.
- Isolierung: Jede Leitung ist in PVC isoliert.
- Leitungen: insgesamt 13 Leitungen aufgeteilt als 4 Leitungen im Querschnitt 2,5 mm² und 9 Leitungen im Querschnitt 1,5 mm². Die Kombination ermöglicht sowohl stromführende Kreise als auch kleinere Steuer-/Signalleitungen im selben Kabel.
- Äußerer Durchmesser: ca. 13,5 mm, relevant für Rohrführung und Befestigung.
Farbkodierung
Die einzelnen Leiter sind farbcodiert zur leichten Identifikation bei der Montage: Gelb, Blau, Grün, Braun, Rot, Schwarz und Weiß. Die Farben wiederholen sich entsprechend der Anzahl der Leiter und erleichtern die Anschlussarbeiten vor Ort.
Technische Eigenschaften
- Standard: DIN / ISO 72551 für 13-polige Fahrzeugleitungen.
- Querschnitt: 4 × 2,5 mm² und 9 × 1,5 mm².
- Temperaturbereich: -40 °C bis +70 °C.
- Länge: 2,5 Meter.
- Kabeltyp/ID: FLRYY.
Kompatibilität und Montageüberlegungen
Das Kabel ist als universale Fahrzeugleitung ausgeführt und kann an gängige Terminals, Klemmen und Fassungen angepasst werden, die üblicherweise in Auto- und Motorradinstallationen verwendet werden. Aufgrund des Durchmessers sollten Führungswege, Kabelbögen und Dichtungen geprüft werden — insbesondere beim Durchführen durch Karosserie oder Dichtungen gegen Vibration. Bei der Montage wird eine korrekte Abisolierung, Kabelschuhe und Schrumpfflex empfohlen, um mechanische Festigkeit und Feuchtigkeitsbeständigkeit zu erhalten.
Sicherheit und Handhabung
Die PVC-Isolierung ist typisch für Fahrzeugleitungen; vermeiden Sie direkte Exposition des Kabels gegenüber hohen Wärmequellen (>70 °C) oder aggressiven Lösungsmitteln, die PVC erweichen könnten. Bei Einsatz in dauerhaften Installationen wird eine korrekte Befestigung und der Schutz vor scharfen Kanten empfohlen.
Identifikation
Hersteller/Marke: JMP. Die Produkt-MPN ist 157.02.63 und GTIN (EAN) ist 4043981371260 — diese Codes können beim Einkauf, der Teilekontrolle und in Werkstattdokumentationen verwendet werden.
| Technische Daten |
|---|
| Anwendung | Fahrzeugleitung |
| Anzahl der Leiter | 13 |
| Querschnitt | 4 × 2,5 mm² und 9 × 1,5 mm² |
| Isolierung | PVC |
| Farbe | Schwarze äußere Ummantelung |
| Länge | 2,5 Meter |
| Äußerer Ø | ca. 13,5 mm |
| Temperatur | -40 °C bis +70 °C |
| Kabel-ID | FLRYY |
Hinweis
Die Produktbeschreibung bezieht sich auf eine laufende Länge von 2,5 m. Die Verpackungsangabe gilt für Einzelabgabe zur Installation; der Entfernen der Verpackung oder der Kauf in größeren Stückzahlen kann je nach Distributor variieren.
