Kabel Flryy 13Adrig Sw Pack 1M Altn 1570263

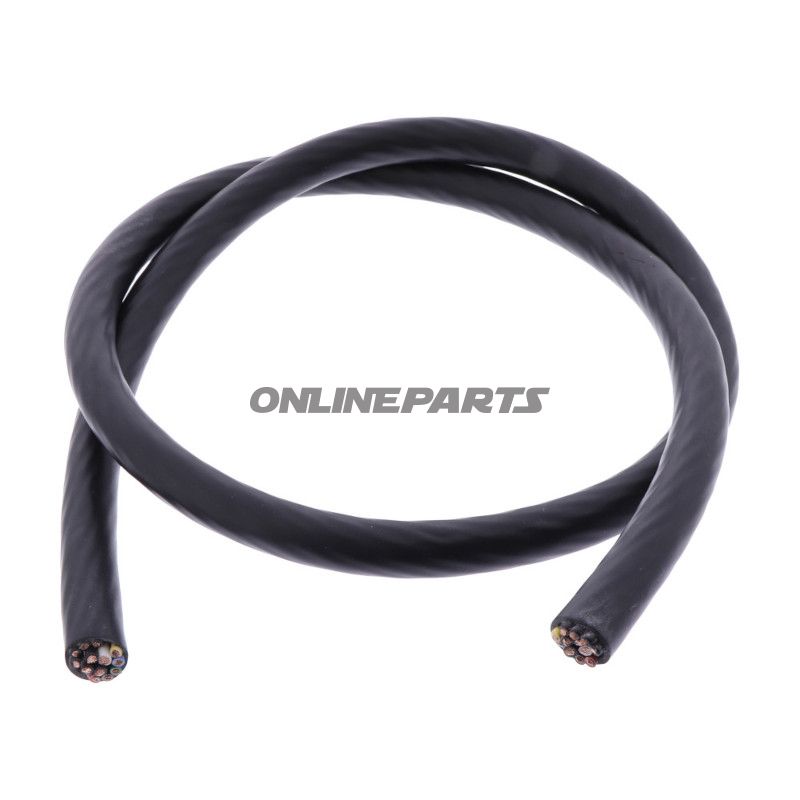

Kabel FLRYY 13 Leiter, 1 m — Fahrzeuginstallationen (schwarz, PVC)

Produkt: Kabel FLRYY 13 Leiter von JMP (MPN: 157.02.51, GTIN: 4043981371154). Dies ist ein flexibles Fahrzeugkabel aus PVC für den Einsatz in Auto- und Motorradinstallationen, bei dem mehrere Leiter in einer gemeinsamen Ummantelung die Verlegung und Anschlüsse erleichtern.

Funktion und Anwendung

• Die Kabel bündeln bis zu 13 Leiter in einer äußeren Ummantelung, um Kabelmengen zu reduzieren und Kabelsysteme in Fahrzeugen, Anhänger- und Anhängerbau sowie bei Reparaturen vorhandener Kabelverläufe zu vereinfachen.
• Geeignet für feste Installationen in Fahrzeugen und Verbindungen, wobei ein Temperaturbereich von -40 °C bis +70 °C die üblichen Betriebsbedingungen abdeckt.

Technische Aufbau und Materialien

• Außenschale: PVC, schwarz. PVC bietet guten mechanischen Schutz, Beständigkeit gegen Öle und gängige Chemikalien sowie Stabilität im angegebenen Temperaturbereich.
• Isolierung: Jede Leiter ist in PVC isoliert, das den Anforderungen für Fahrzeuginstallationen gemäß DIN/ISO 72551 entspricht.
• Anzahl Leiter: 13 Leiter in einer Ummantelung.
• Querschnitt: 4 Leiter à 2,5 mm² und 9 Leiter à 1,5 mm² — die Kombination ermöglicht sowohl stromführende als auch Steuer-/Signalleiter im selben Kabel.
• Außendurchmesser: ca. 13,5 mm.

Farbkodierung

• Individuelle Leiterfarben: Gelb, Blau, Grün, Braun, Rot, Schwarz und Weiss. Die Farbcodierung erleichtert die Identifikation der Leiter beim Montieren und Fehlersuchen.

Temperaturbereich

• Betriebstemperaturen: -40 °C bis +70 °C — geeignet für die meisten Fahrzeuganwendungen, einschließlich Außenbereiche und variierende Klimabedingungen.

Länge und Verpackung

• Liefert wird als 1 Meter Kabel pro Einheit. Hinweis: In dieser Beschreibung gibt es keine Angabe zu Lieferungen in größeren Mengen; Bestell- oder Packungsgrößenangaben finden sich auf der Verkaufsseite.

Kompatibilität und Anwendungstipps

• Entworfen nach DIN/ISO 72551, was es für standardisierte Fahrzeuginstallationen geeignet macht und kompatibel mit gängigen Fassungen, Klemmen und Kabelhaltern, die in Autos und Motorrädern verwendet werden.
• Beim Anschluss wird eine korrekte Entisolierung und der Einsatz geeigneter Kabelschuhe/Verbindungen empfohlen, dimensioniert für 1,5 mm² und 2,5 mm² Leiter, um eine zuverlässige elektrische Verbindung und mechanische Festigkeit sicherzustellen.

Sicherheit und Handhabung

• Vermeiden Sie mechanische Überlastung an scharfen Kanten an Durchführungen. Die PVC-Hülle schützt vor normaler Abnutzung, aber scharfe Biegungen und wiederholte Bewegungen können die Lebensdauer verkürzen.
• Überprüfen Sie stets Temperaturgrenzen und Strombelastung im Verhältnis zum Querschnitt bei der Dimensionierung von Sicherungen und belasteten Stromkreisen.

Technische Daten (Zusammenfassung)

Marke: JMP. Modellnummer/Artikelnummer: 157.02.51. GTIN: 4043981371154.
