JT Clipschloss NN530X1R

JT Klemmschloss für Antriebskette (NN530X1R) — Montage und Funktion

Produkt: JT Klemmschloss NN530X1R
Marke: JT (GTIN: 824225606058)
MPN: 754.99.27

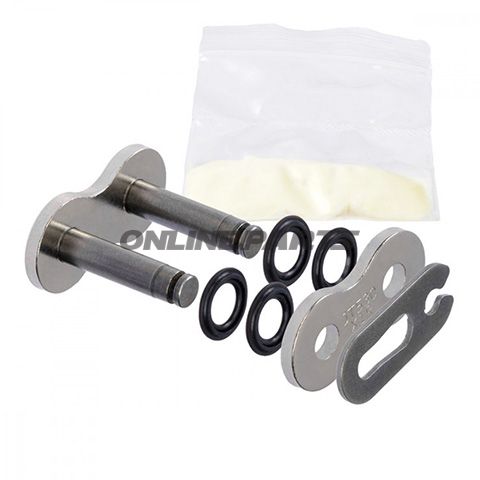

Diese Klemmschloss ist zum Verbinden von Ketten in der Größe NN530X1R (JT-Serie) konzipiert. Sie fungiert als schnelle und sichere Verbindungsweise für Kettenglieder, wobei das Verriegelungsdesign eine Montage ohne Schweißen oder Spezialwerkzeug bei Service und Wartung ermöglicht. Das Klemmschloss hält das Kettenglied mechanisch fest und überträgt Zug- und Biegebeanspruchungen zwischen den Gliedern, wenn es korrekt montiert ist.

Funktion und Anwendung

• Abschluss und Verbindung von Gliedern an JT NN530X1R Ketten.
• Ermöglicht die Demontage bei Service, Austausch oder schneller Reparatur vor Ort.
• Wird montiert, indem der Nockenbolzen durch das Glied eingeführt und der Clip in die Nut des Bolzens festgesetzt wird, sodass der Bolzen gegen axiale Bewegung verriegelt wird.

Material und konstruktive Merkmale

• Der Clips ist aus gehärtetem Stahl gefertigt mit Oberflächenbeschichtung zum Korrosionsschutz (typischerweise Verzinkung oder Phosphatierung je nach Lieferung). Die Materialwahl priorisiert mechanische Festigkeit und Verschleißbeständigkeit gegenüber Ästhetik.
• Die mechanische Geometrie ist auf Standardmaße der NN530X1R-Ketten abgestimmt, sodass Toleranzen eine korrekte Passform und reduziertes Spiel zwischen Achse/Clip gewährleisten.
• Die Oberflächenbehandlung minimiert das Rostrisiko bei normaler Wartung; dennoch wird eine ordnungsgemäße Schmierung der Kette empfohlen, um die Lebensdauer sowohl des Schlosses als auch der Kette zu verlängern.

Kompatibilität und technische Überlegungen

• Speziell für JT-Ketten der Größe NN530X1R vorgesehen. Verwenden Sie nur diese Verriegelung für Ketten mit gleicher Konstruktion und Abmessungen; falsche Passform kann zu fehlerhafter Verriegelung oder vorzeitigem Verschleiß führen.
• Stellen Sie sicher, dass die Dimensionen des Nockenbolzens und die Position des Clips bei der Montage korrekt sind. Ein Clip, der nicht vollständig in die Nut sitzt, kann sich während des Betriebs lösen.
• Bei der Installation empfiehlt es sich, der Montageanleitung des Herstellers zu folgen und das richtige Werkzeug zum Einpressen des Bolzens zu verwenden sowie den Clip zu sichern. Nach kurzer Fahrt Position und Spannung der Verriegelung nachkontrollieren.

Sicherheit und Wartung

• Verwenden Sie den Clips nicht als dauerhafte Lösung für Ketten mit starkem Verschleiß oder verbogenen Gliedern — ersetzen Sie gegebenenfalls die gesamte Kette.
• Inspektion des Clips und Bolzens bei jedem Wartungsintervall wird empfohlen, um Verschleiß, Verformungen oder Korrosion zu erkennen.
• Ersetzen Sie die Verriegelung, wenn sie beschädigt, verbogen oder deutlich korrodiert ist, da dies die Integrität der Kette beeinträchtigen kann.

Identifikation

Das Produkt wird unter der JT-Marke vertrieben und kann mit GTIN 824225606058 und Herstellernummer (MPN) 754.99.27 verfolgt werden. Diese Nummern werden bei der Auswahl des richtigen Ersatzteils für JT NN530X1R-Ketten und bei Anfragen bei Lieferanten verwendet.

Wenn weitere technische Daten (z. B. Durchmesser des Nockenbolzens, Materialspezifikationen oder Oberflächenbehandlung) für den Werkstattgebrauch benötigt werden, können diese aus JT-Dokumentation oder dem technischen Datenblatt des Lieferanten entnommen werden.
