Isolierhuelse Tmx

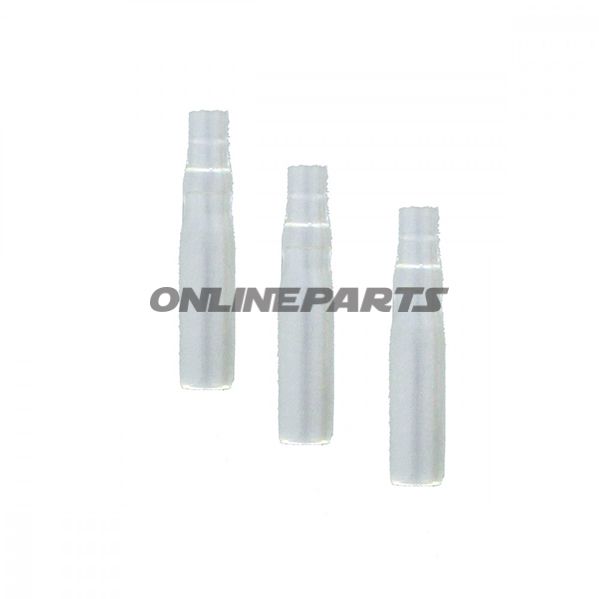

Isolationshülsen für runde Japan-Stecker (Tourmax)

Produkt: Isolationshülsen von Tourmax (MPN: 736.01.47, GTIN: 4043981322439). Diese Hülse ist darauf ausgelegt, einzelne runde Verbindungen, wie sie an japanischen Motorrädern verwendet werden, abzudecken und zu isolieren.

Funktion

• Die primäre Funktion der Hülsen besteht darin, elektrische Isolation um einen einzelnen runden Pin/Verbindung zu gewährleisten und damit vor Kurzschluss, mechanischem Verschleiß und Feuchtigkeitsdurchdringung im unmittelbaren Bereich der Verbindung zu schützen.
• Für runde Stecker konzipiert, wie sie typischerweise in japanisch hergestellten Motorrädern zu finden sind; wird über die Metallteile der Verbindung gelegt, um sicherzustellen, dass freiliegende Leiter nicht mit dem Chassis oder anderen leitenden Teilen in Kontakt kommen.

Materialien und Eigenschaften

• Die Hülsen bestehen aus isolierendem Polymer/Kunststoff mit ausreichender Flexibilität, um über eine runde Steckdose mit einem Durchmesser von 3,0 mm gezogen zu werden.
• Die Materialwahl sorgt für elektrische Isolation und Schutz vor mechanischem Verschleiß in Montagebereichen, in denen Vibrationen auftreten. Das Material ist nicht schrumpfbar (keine Heißschluss-Funktion).
• Das Produkt ist nicht für Lötverbindungen innerhalb der Hülsen vorgesehen; die Hülsen bedecken und isolieren fertige, nicht verlötete Stecker.

Technische Daten

• Type: Isolationshülse
• Passt zu Rundsteckern mit Durchmesser: ca. 3,0 mm
• Max. Leiterquerschnitt: 2,5 mm²
• Anzahl der Pole: 1 (Einpolige Hülse)
• Lötverbindungen: nein
• Isoliert: ja
• Heat-shrink-Tubing: nein

Anwendung und Kompatibilität

• Geeignet für Reparatur- und Instandhaltungsarbeiten an japanischen Motorrädern, bei denen einzelne runde Stecker geschützt werden müssen.
• Wird typischerweise nach dem Schrumpfen oder der Montage von Steckern verwendet, um den freiliegenden Metallkontakt abzudecken; darauf achten, dass die Hülse dimensionell zum jeweiligen Kontakt im aktuellen Stecksystem passt.

Montagehinweise

• Schieben Sie die Hülse über die fertige Verbindung, sodass das gesamte Metallteil bedeckt ist. Prüfen Sie, dass die Hülse fest sitzt und sich bei normalem Einstecken in die Buchse nicht leicht lösen lässt.
• Da das Produkt nicht schrumpfbar ist, kann zusätzliche Befestigung (z. B. Kabelbinder oder korrekt montierter Steckhalter) in Bereichen mit starker Vibration oder Bewegung erforderlich sein.

Branding und Identifikation

Diese Isolationshülse wird von Tourmax hergestellt und mit der Hersteller-Teilennummer (MPN) 736.01.47 und GTIN 4043981322439 gekennzeichnet, was zur eindeutigen Identifikation beim Einkauf oder der Ersatzteilverwaltung verwendet werden kann.
