Interfacekabel Ap15 Suzuki Ab Bj.2003 Texa

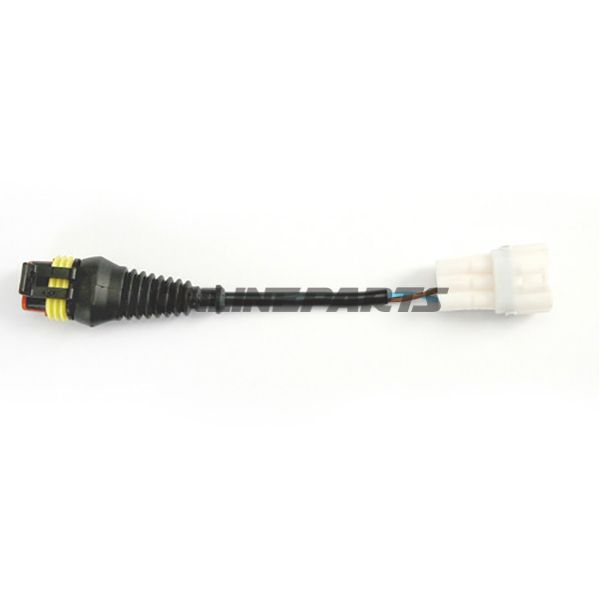

Adapterkabel zur Diagnose — TEXA AP15 für Suzuki (ab Baujahr 2003)

Produkt: TEXA Adapterkabel AP15 für Suzuki-Motorräder und ausgewählte ATV/Quad.
Marke: Texa. MPN: 658.50.79. GTIN/ArtikelNr.: 3151/AP15.

Dieses Adapterkabel ist für serielle Diagnosen von Suzuki-Steuergeräten ab ca. Baujahr 2003 und später sowie bestimmten ATV/Quad-Modellen konzipiert. Das Kabel fungiert als Zwischenstück zwischen dem Diagnosestecker des Fahrzeugs und TEXAs Hauptdiagnosekabel und ermöglicht den Zugriff auf die Fehler- und Statusdaten des Steuergeräts über ein kompatibles Diagnose-System.

• Funktion: Überträgt serielle Diagnosekommunikation zwischen Suzuki-Steuergeräten (und ausgewählten Modellen anderer Marken) und TEXA-Diagnosesystem, sodass der Techniker Fehlercodes, Live-Daten lesen und je nach Möglichkeiten des Steuergeräts Tests durchführen kann.
• Kompatibilität: Hauptsächlich Suzuki-Modelle aus ca. 2003 und später. Kann auch bei bestimmten ATV/Quad und spezifischen Modellen wie Boom Trike Intruder 1800, Hayabusa und Kawasaki Epsilon 250 verwendet werden, vorausgesetzt, der Fahrzeugstecker und das Steuerprotokoll sind mit dem Serienanschluss des Kabels kompatibel.
• Verbindungsanforderungen: Dieses AP15-Adapterkabel muss immer zusammen mit TEXA-Hauptkabel 3151/AP01 (TEXA Artikelnummer 658 00 43) verwendet werden. Ohne Hauptkabel lässt sich keine vollständige Diagnoseverbindung herstellen.

Materialien und Aufbau

Das Kabel ist mit standardisierten elektrischen Leitern und Isolationsmaterialien für Automobil-/Motorradumgebungen gefertigt. Stecker und Kontakte sind so konstruiert, dass eine stabile elektrische Verbindung gewährleistet ist und das Risiko von Korrosion bei normalem Werkstattbetrieb reduziert wird. Die Materialwahl ist praxisorientiert: robuste Kunststoffmaterialien für Stecker und flexible, abgeschirmte Leiter zur Minimierung elektromagnetischer Störungen bei der Datenübertragung.

Technische Vorteile

• Direkter Zugriff auf serielle Diagnoseschnittstellen des Steuergeräts ohne aufwändige Adapterkonfiguration.
• Robustes Steckdesign geeignet für den täglichen Einsatz in Werkstätten.
• Verringert die Fehlersuchezeit durch das Auslesen von Fehler- und Betriebsdaten des Steuergeräts.

Anwendungstipps

• Sorgen Sie dafür, das TEXA-Hauptkabel 3151/AP01 (JM-Nr.: 658 00 43) bereitzuhalten — AP15 kann nicht eigenständig verwendet werden.
• Überprüfen Sie den Stecker des Fahrzeugs und die Dokumentation, um sicherzustellen, dass das serielle Protokoll vom AP15 unterstützt wird.
• Bewahren Sie das Kabel trocken auf und vermeiden Sie scharfe Knicke an den Steckern, um die Lebensdauer zu verlängern.

Hinweise

GTIN/Artikelnummer 3151/AP15, MPN 658.50.79 und die Marke Texa sind in der Produktidentifikation integriert und dienen der Zuordnung des Kabeltyps zum passenden Hauptkabel und Diagnosesystem. Angegebene Kompatibilitäten basieren auf relevanten Fahrzeugmodellen und Protokollen; bei Unsicherheit über eine spezifische Baujahrs-/Variantenkombination wird empfohlen, dies in der technischen Dokumentation des Fahrzeugs zu prüfen oder den Lieferanten zu kontaktieren.
