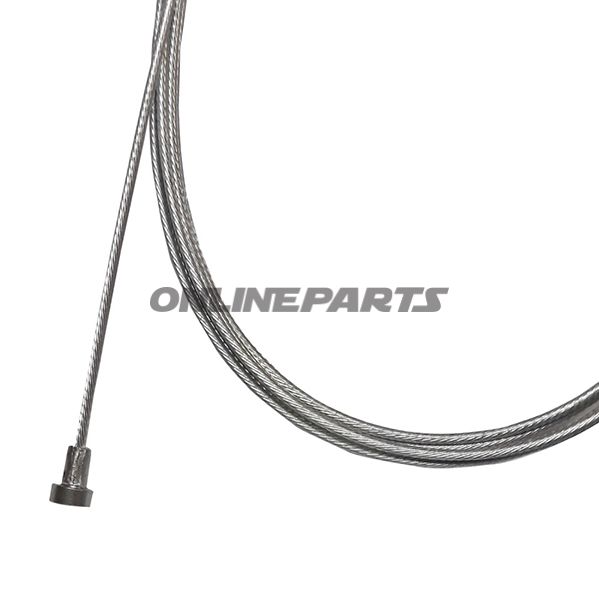

Bowdenkabel 1,5 mm, 2 m mit verlöteter Nippel B (6 x 8 mm)
Produktübersicht: Dieses Bowdenkabel von Hartmann (MPN: 731.33.80, GTIN: 4043981492095) ist ein Innenkabel von 2,0 m Länge mit einem Durchmesser von 1,5 mm und verlötetem Nippel Typ B mit den Abmessungen 6,0 x 8,0 mm. Das Kabel wird ohne äußeren Kabelmantel (Bowdenhülle) geliefert und ist für den direkten Einsatz in mechanischen Steuerungssystemen von Motorrädern und ähnlichen Fahrzeugen vorgesehen, wo eine präzise Innenzug-Übertragung erforderlich ist.
- Abmessungen: Länge 2000 mm × Ø 1,5 mm.
- Nippel: Verlöter Nippel, Typ B, Maß 6,0 × 8,0 mm.
- Lieferumfang: Enthält lediglich das Innenkabel mit verlötetem Nippel — kein äußerer Mantel.
- Identifikation: Marke: Hartmann, MPN: 731.33.80, GTIN: 4043981492095.
Funktion und Anwendung: Die primäre Funktion des Innenkabels besteht darin, Zug- oder Druckkräfte in mechanischen Regelkreisläufen zu übertragen (z. B. Kupplung, Gas- oder Bremsvorrichtungen), wobei eine genaue Bewegungsübertragung und geringe Reibung wichtig sind. Der verlötete Nippel sorgt für eine feste, präzise platzierte Abschlussstelle, die die Montage im Nippelgehäuse oder am Grifftrosen unterstützt und das Spiel unter Belastung reduziert.
Werkstoffwahl und Eigenschaften: Das Kabel ist als einheitlicher Stahl-Innentragungsdraht mit einem Durchmesser von 1,5 mm ausgeführt, gewählt, um hohe Zugfestigkeit und Flexibilität in engen Führungskanälen zu kombinieren. Der verlötete Nippel ist speziell darauf ausgelegt, eine dauerhafte Verbindung zwischen Kabel und Nippel zu gewährleisten, wodurch das Ausziehen oder roternde Spiel im Vergleich zu freigeklemmten Lösungen reduziert wird. Da das Produkt ohne Mantel geliefert wird, eignet es sich zur Installation in vorhandenen Bowdenhüllen oder in Anwendungen, bei denen eine speziell angepasste äußere Hülle verwendet wird.
Technische Vorteile für Mechaniker:
- Genaue Nippelpositionierung durch Löten minimiert Spiel und unerwünschte Bewegung.
- Dünner 1,5 mm Innenzug bietet gute Flexibilität in engen Führungskanälen.
- Standardisierte Nippelgröße (6 × 8 mm) erleichtert das Anpassen an vorhandene Bauteile und Halter.
- Lange Länge (2 m) ermöglicht Anpassung an verschiedene Führungslängen ohne Verbindungen.
Kompatibilität und Anwendungstipps: Das Kabel ist für Anwendungen vorgesehen, in denen ein Innenkabel in eine passende äußere Bowdenhülle eingesetzt wird. Beim Montieren empfiehlt es sich, den Innendurchmesser und das Endstop im Mantel zu prüfen, damit das Nippelmaß von 6 × 8 mm korrekt in dem Nippelhalter oder der Betätigungssadel sitzt. Falls eine geringere Reibung gewünscht ist, können geeignete Schmiermittel innerhalb des Mantels verwendet werden; vermeiden Sie stark verdickte Fette am verlöteten Bereich des Nippels, wenn es sich in einer mechanischen Anschlagslage exakt setzen soll.
Qualifikation und Rückverfolgbarkeit: Das Produkt wird eindeutig mit Hartmann als Hersteller und dem spezifischen Fertigungscode (MPN 731.33.80) identifiziert, was die Ersatzteilidentifikation in Werkstätten und beim Service erleichtert. GTIN 4043981492095 kann bei der Suche in Ersatzteil-Datenbanken und Bestellsystemen verwendet werden.
Hinweise: Das Produkt wird als einzelnes Innenkabel ohne äußeren Kabelmantel geliefert. Falls Ihre Anwendung ein vollständiges Bowden-Set mit Mantel und Endstop erfordert, stellen Sie sicher, dass Sie passende Außenhülle separat bestellen.
