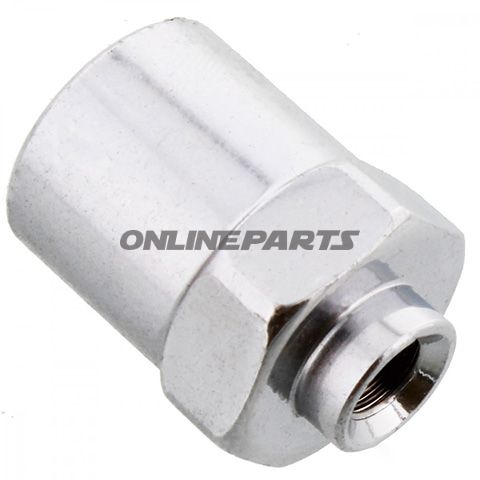

Innentrenngewinde, festes Vario TYP720 IGF M10 x 1,25 – Chrom
Produktübersicht: Dies ist ein festes Innentrenngewindeadapter (Vario TYP720 IGF) mit metrischem Gewinde M10 x 1,25 und konischer/dal- einer konkaven Dichtkegel. Das Produkt wird in Chromausführung geliefert und stammt vom Hersteller JMP (MPN 757.03.89, GTIN 4043981238150).
Funktion und Anwendung: Die Komponente fungiert als festes Innennutgewindeelement zur Montage an Karosserie, Halter oder Fitting, wo ein Innentrenngewinde M10 x 1,25 gewünscht ist. Der konkave Dichtkegel ist dazu vorgesehen, eine dichte Kontaktfläche gegen eine passende Schraube oder Stift mit übereinstimmender Dichtfläche zu gewährleisten, was das Risiko von Leckagen durch Flüssigkeiten oder Feuchtigkeit in der Verbindung verringert. Typische Anwendungen umfassen Motorradkarosserien, Spiegelhalter, Halter für Blinker oder andere Stellen, an denen ein robustes Innengewinde in einer flachen oder leicht konischen Kontaktfläche benötigt wird.
- Gewinde: M10 x 1,25 (metriges Fein-Gewinde).
- Dichtkegel: Konkav (integrierte Form für Dichtung gegen Mutter/Schraube/ Hahn mit passender Konusform).
- Oberfläche: Chromfinish – bietet Korrosionsbeständigkeit und eine glatte, optisch kompatible Oberfläche für Außenanwendungen an Motorrädern.
- Hersteller und Identifikation: JMP, Artikelnummer (MPN) 757.03.89, GTIN 4043981238150.
Materialauswahl und Eigenschaften: Das Produkt wird mit Fokus auf mechanische Festigkeit und Korrosionsbeständigkeit hergestellt. Das Chromfinish deutet auf eine Oberflächenbehandlung hin, die die Haltbarkeit gegenüber Witterung und Straßenverhältnissen verbessert und eine verschleiß- und kratzfeste äußere Schicht im Vergleich zu unbehandeltem Metall bietet. Das Material unter der Beschichtung ist typischerweise eine Legierung geeignet für Maschinenschweißen oder Pressmontage, bei der die Toleranzen des Gewindes präzise sein müssen, um eine korrekte mechanische Verbindung zu ermöglichen. Der konkave Dichtkegel erfordert Referenzvermessung mit dem Konus des Bolzens, um eine Abdichtung zu gewährleisten — beachten Sie, dass Komponenten mit derselben Konusform verwendet werden, damit sie korrekt funktionieren.
Kompatibilität und Montagehinweise: Beachten Sie Folgendes bei der Montage:
- Abgleichen Sie Gewindesteigung (M10 x 1,25) und Gewindeform – verwenden Sie kein gröberes M10-Geometry (z. B. M10 x 1,5) mit dem Risiko von Beschädigungen.
- Prüfen Sie, ob der Dichtkonus der Schraube oder des Stifts zur konkaven Kegel passt, um eine dichte Verbindung sicherzustellen.
- Verwenden Sie das korrekte Anzugsdrehmoment, um ein Überlasten des Gewindes oder eine Verformung der Dichtfläche zu vermeiden.
- Wenn Korrosionsschutz kritisch ist, können zusätzliche Korrosionsschutzmaßnahmen (z. B. geeignetes Schmiermittel oder elektrolytische Kompatibilität) gemäß den Materialien des Systems bewertet werden.
Qualitäts- und Identifikationsinformationen: Dieser Abschnitt wird von JMP bereitgestellt und eindeutig mit MPN 757.03.89 und GTIN 4043981238150 identifiziert. Diese Nummern sollten bei Bestellung oder bei der Suche in Ersatzteillisten verwendet werden, um die korrekte Variante (Chrom, M10 x 1,25, konkaver Dichtkegel) sicherzustellen.
Hinweise: Die Produktbeschreibung gibt Gewindetyp und Dichtungsform an. Es sind keine Abmessungen für die Flanschgröße oder Innenmaße außer dem Gewinde angegeben; Maße sollten bei Bedarf für eine präzise Montagepassform oder beim Austausch in bestehenden Installationen bestätigt werden.
