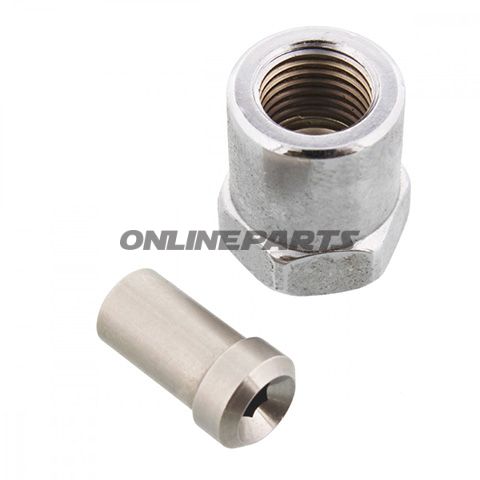

Innere Gewindeverbindung, beweglich Vario TYP630 — 3/8-24 UNF, verchromt
Produktübersicht: Dies ist eine innengewinde Einsatzkomponente, beweglich ausgeführt in einer verchromten Ausführung von JMP (MPN: 757.03.75, GTIN: 4043981238037). Das Produkt ist für den Einsatz in Fittings und Verbindungen konzipiert, bei denen ein bewegliches Innengewinde mit 3/8-24 UNF-Gewindesteigung und eine konvexe Dichtkegel erforderlich sind.
- Funktion: Der bewegliche Innengewindeteil ermöglicht Winkelflug oder kleinere Justierungen zwischen verbindenden Komponenten, ohne zusätzliche Belastung auf Schlauchein- oder Rohrverbindungen auszuüben. Der konvexe Dichtkegel sorgt für Kontaktfläche zum Gegenstück und erzeugt eine Dichtung bei korrekter Montage.
- Gewindespezifikation: 3/8-24 UNF — eine Fingergang, üblicherweise in Hydraulik-, Brems- und Kraftstoffsystemen an Motorrädern sowie in anderen Präzisionsverbindungen verwendet.
- Dichtungsart: Konvexer Dichtkegel, der Punktbelastung auf die gegenüberliegende Fläche erzeugt, um eine mechanische Dichtung zu erreichen. Erfordert eine kompatible konische Passfläche am Gegenstück für korrekte Abdichtung.
- Material und Oberfläche: Verchromte Komponente. Die Verchromung bietet eine korrosionsbeständige Oberfläche und reduziert die Reibung in der Verbindung. Die Basissubstanz wird in den Daten nicht angegeben, aber die Verchromung deutet auf Einsatzbereiche hin, in denen Witterungs- und Ölbeständigkeit gewünscht ist.
- Marke und Identifikation: Hergestellt von JMP (MPN 757.03.75). GTIN 4043981238037 kann zur eindeutigen Identifikation in Einkaufs- und Ersatzteilkatalogen verwendet werden.
Anwendungsbereiche und Kompatibilität: Das Produkt eignet sich für den Einbau in Fittings und Adapter, bei denen ein bewegliches UNF-Innengewinde erforderlich ist — beispielsweise in Brems- und Kraftstoffleitungen, hydraulischen Systemen oder dort, wo kleine Verschiebungen zwischen Montagespunkten ausgeglichen werden müssen. Stellen Sie sicher, dass die Dichtfläche des Gegenstücks eine konvexe Kegelfläche zur korrekten Abdichtung aufweist. Verwenden Sie Standard UNF-Messwerkzeuge, um eine richtige Passform beim Austausch zu sichern.
Technische Überlegungen bei der Montage:
- Reinigen Sie sowohl Gewinde- als auch Dichtflächen von Schmutz und alter Dichtung vor der Montage.
- Verwenden Sie angemessene Anzugsmomente, um Beschädigungen der Dichtkegle zu vermeiden; befolgen Sie die Spezifikationen des Systems, in dem die Komponente montiert wird.
- Prüfen Sie, ob das Gegenstück eine konische, gegenüberliegende konvexe Dichtfläche besitzt, um eine Abdichtung sicherzustellen; bei falscher Passung können Undichtigkeiten auftreten.
- Die Chromoberfläche erfordert keine besondere Wartung außer der normalen Reinigung; vermeiden Sie aggressive Schleifmittel, die die Beschichtung beschädigen könnten.
Qualitäts- und Rückverfolgbarkeitsinformationen: Die Komponente ist mit JMP als Hersteller (MPN 757.03.75) gekennzeichnet und kann über GTIN 4043981238037 in Ersatzteilregistern nachverfolgt werden. Diese Nummern sollten bei Bestellungen verwendet werden, um eine korrekte Referenz und Kompatibilität sicherzustellen.
Hinweis: Die Daten geben keine detaillierte Basissubstanz (z. B. Messing oder Stahl) an. Falls das Kernmaterial für die Anwendung kritisch ist (z. B. bei chemischer oder Hochtemperaturexposition), empfiehlt es sich, den Lieferanten zu kontaktieren oder technische Dokumentation zu prüfen, um die Basisspezifikationen vor der Montage zu bestätigen.
