Innengewinde Beweglich Variotyp610 Igl M10 X 1.00 Rot

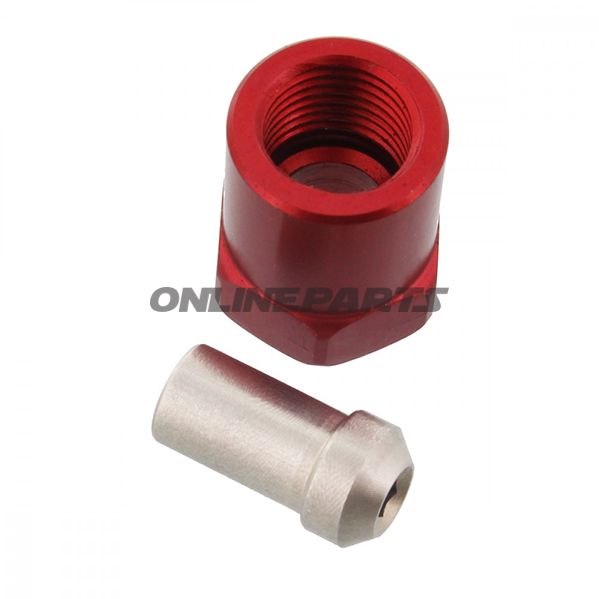

Innengewinde, beweglicher Vario TYP610 IGL M10 x 1,00 — rot

Produktübersicht: Dieser bewegliche Einsatz mit Innengewinde von JMP (MPN: 757.03.43, GTIN: 4043981237740) ist für den Einsatz in Steuer- und Regelungskomponenten vorgesehen, bei denen eine konvexe Dichtkegeloberfläche und ein feines metrisches Gewinde (M10 x 1,00) erforderlich sind. Die rote Oberfläche ist Teil der Farbcodierung des Herstellers zur Identifikation und Montagekontrolle.

Funktion und Anwendung:

• Das Gewindeeinsatz fungiert als bewegliche Verbindung mit Innengewinde, typischerweise eingesetzt in Steuer- oder Kabelanschlüssen, wo Verstellbarkeit und Abdichtung gegen Flüssigkeiten oder Staub erforderlich sind.
• Der konvexe Dichtkegel gewährleistet Kontaktfläche gegenüber einer entsprechenden konischen Gegenfläche, was eine mechanische Dichtung beim Anziehen ohne zusätzliches Dichtmaterial in der Standardmontage erzeugt.
• Die Bewegung im Einsatz erlaubt eine Feinjustierung der Position, ohne die charakteristischen Gehäuse-/Außengewindeverbindungen der externen Komponenten zu verändern.

Material und Oberflächeneigenschaften:

• Hersteller JMP gibt hier kein detailliertes Material in den Produktdaten an, aber entsprechende Gewindeeinsätze werden üblicherweise aus Metall (meist Messing oder Stahl) hergestellt und mit Lackierung oder Pulverbeschichtung zum Korrosionsschutz und zur visuellen Identifikation versehen. Die rote Beschichtung kennzeichnet eine Handhabungs- oder Montageskizze und kann einen gewissen Korrosionsschutz bieten.
• Die konische Dichtfläche ist bearbeitet, um eine dichte, wiederholbare Kontaktfläche sicherzustellen; die Oberflächenfinish beeinflusst die Dichtheit und das Montagemoment.

Abmessungen und Kompatibilität:

• Gewinde: M10 x 1,00 (feines metrisches Gewinde). Passe zu entsprechenden M10x1,00 Außengewinden.
• Dichtkegel: konvex — erfordert eine konische Gegenfläche mit passender Geometrie für eine korrekte Dichtung.
• Kompatibilität hängt vom Material und der Geometrie des Gegenkopfs ab; stellen Sie sicher, dass die konische Gegenfläche mit einem konvexen Dichtkegel kompatibel ist, um Leckagen zu vermeiden.

Technische Vorteile und praktische Hinweise:

• Der bewegliche Einsatz ermöglicht Verstellbarkeit während der Montage und kann kleine Toleranzabweichungen in Rohrsystemen oder Kupplungen ausgleichen.
• Der konvexe Dichtkegel bietet eine fokussierte Kontaktfläche, die bei korrekter Montage typischerweise eine zuverlässige mechanische Dichtung ohne zusätzliche Dichtmittel liefert.
• Verwenden Sie das passende Anzugsdrehmoment; zu hohes Moment kann die Dichtfläche verformen und die Dichtung schwächen, während zu geringes Moment zu Undichtigkeiten oder losem Gewinde führen kann.

Identifikation: Das Produkt wird vom Hersteller JMP gekennzeichnet und eindeutig durch MPN 757.03.43 identifiziert. GTIN 4043981237740 kann zur Kontrolle der Artikelnummer und Versanddaten bei Einkauf oder Lagerverwaltung verwendet werden.

Montagehinweise:

• Stellen Sie sicher, dass die Gegenfläche sauber und frei von Fremdkörpern ist.
• Gleichmäßige Geometrie der Dichtung (konvex gegen konvex/konkav wie vom Gegenpartner spezifiziert) vor der Montage prüfen.
• Verwenden Sie das empfohlene Moment für die konkrete Anwendung; falls kein Moment angegeben ist, verwenden Sie konservative Werte und prüfen Sie die Dichtung nach der Montage.

Hinweis: Die hier angegebenen Produktdaten stammen von der Produktkennzeichnung und Identifikationsnummern von JMP. Materialangaben oder detaillierte Belastungsdaten sind in den gelieferten Daten nicht enthalten; wenden Sie sich bei Bedarf an JMP oder den technischen Lieferanten für Materialdokumentation oder spezifische Montagetabellen.
