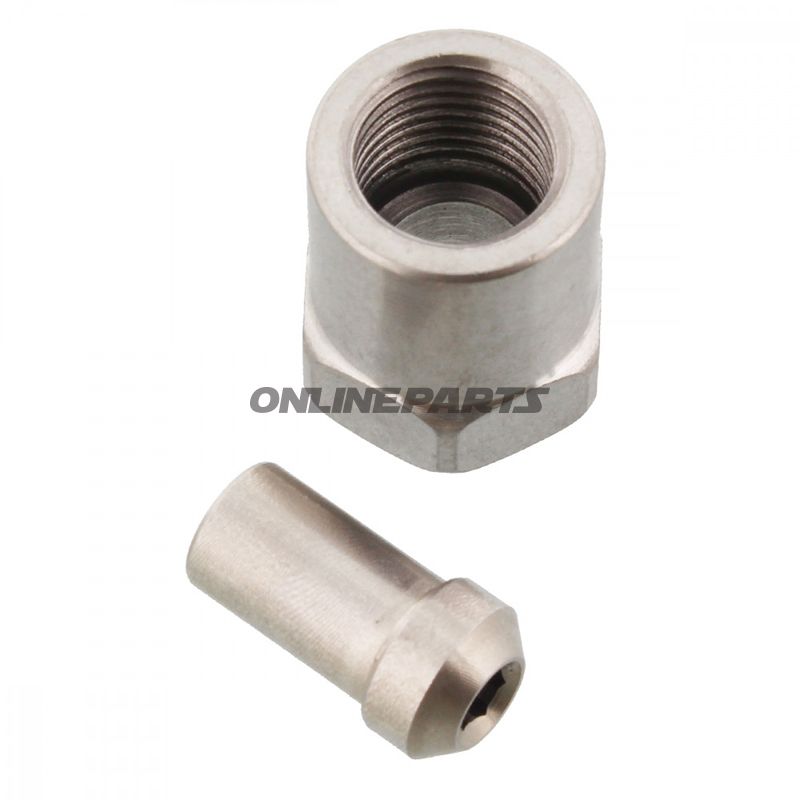

Innengewinde Beweglich Variotyp610 Igl M10 X 1.00 Edelstahl

Innenverstellbares Gewinde Vario TYP610 IGL M10 x 1.00 in Edelstahl

Produktübersicht: Dieser Vario TYP610 IGL ist ein innenliegendes, bewegliches Gewinde mit M10 x 1.00-Pitch in Edelstahl. Das Produkt stammt von JMP (MPN: 757.04.20, GTIN: 4043981238433) und ist für Anwendungen konzipiert, bei denen eine sichere, abdichtende und korrosionsbeständige Gewindeverbindung mit einstellbarem Winkel/Position erforderlich ist.

Funktion und Anwendung:

• Die primäre Funktion des Gewindes besteht darin, eine innere Verbindung zu schaffen, die Bewegung oder Einstellung entlang der Achse/Richtung ermöglicht, ohne die Dichtung zu beeinträchtigen.
• Der Abdichtungskeil ist konvex, was Kontaktfläche zu einer entsprechenden konischen Gegenfläche sicherstellt, um eine mechanische Abdichtung beim Zusammenbau zu erreichen.
• Anwendungsbereiche umfassen unter anderem Anschlüsse an Messgeräte, Hydraulik-/Pneumatikanschlüsse, Kraftstoff- oder Bremskomponenten an Motorrädern sowie andere Montageschnittstellen, bei denen Korrosionsbeständigkeit und mechanische Zuverlässigkeit wichtig sind.

Material und Eigenschaften:

• Material: Edelstahl — gewählt wegen Korrosionsbeständigkeit, Verschleißfestigkeit und Kompatibilität mit Flüssigkeiten und Außenumgebungen.
• Oberfläche: Edelstahl hat typischerweise eine glatte, passivierte Oberfläche, die das Risiko von Oxidation und Ablagerungen reduziert und die Toleranzen des Gewindes über die Zeit bewahrt.
• Mechanische Eigenschaft: Das rostfreie Material bewahrt die dimensionale Stabilität bei normaler Betriebstemperatur von Motorradkomponenten und bietet ausreichende Festigkeit für gängige Montageanforderungen.
• Dichtung: Der konvexe Dichtungskegel eignet sich für konische Gegenflächen und sorgt für Kontakt Punkt-Fläche, was bei korrekter Montage eine dichte mechanische Abdichtung ohne zusätzlich formgepresste Dichtung in vielen Fällen ermöglicht.

Technische Abmessung:

• Gewinde: M10 x 1.00 (metrisches Feingewinde).
• Dichtungskegel: konvex (muss mit der entsprechenden konischen Gegenfläche im Gegenstück für korrekte Abdichtung übereinstimmen).

Kompatibilität und Montagehinweise:

• Stellen Sie sicher, dass das Gegenstück die passende konische Form und Toleranzen aufweist, um eine korrekte Abdichtung zu erreichen; eine flache oder falsche konische Oberfläche kann Undichtigkeiten oder eine schlechte mechanische Passung verursachen.
• Verwenden Sie geeignete Drehmomentwerte bei der Montage, um ein Überdrehen zu vermeiden, das das Gewinde beschädigen oder den Dichtungskegel verformen könnte.
• Bei Anwendungen in Systemen mit aggressiven Chemikalien oder hohen Temperaturen überprüfen Sie die Materialkompatibilität für Edelstahlmodifikationen (z. B. 304 vs. 316) mit Ihrem Lieferanten, falls erforderlich.

Identifikation: Dieses Produkt wird von JMP geliefert und kann anhand der Herstellernummer (MPN) 757.04.20 und GTIN 4043981238433 identifiziert werden.

Kurztechnische Zusammenfassung: Innenverstellbares M10 x 1.00-Gewinde aus Edelstahl mit konvexem Dichtungskegel, vorgesehen für Anwendungen, bei denen ein einstellbares Verbindungselement und Korrosionsbeständigkeit erforderlich sind. JMP 757.04.20 (GTIN 4043981238433).
