Innenfeinmessgeraete-Satzmit Messuhr. 35-50 Mm

Indefinmaßmessersatz mit Maßmesser für Innendurchmesser (35–50 mm)

Dieses Mess-Set für Innenmessungen ist vorgesehen für präzise Innendurchmessermessungen im Bereich von 35–50 mm und eignet sich besonders für Werkstätten und Mechaniker, die mit Motorradkomponenten, Zylindern und anderen Präzisionspassungen arbeiten. Das Produkt wird unter MPN 647.03.30 geliefert und ist mit GTIN 4039321006473 gekennzeichnet.

Funktion und Anwendung

• Primäre Funktion: Messung von Innendurchmessern mit Messuhr (Dial Indicator) zur Überprüfung von Toleranzen, Verschleiß und zylindrischen Abmessungen.
• Anwendungsgebiete: Inspektion von Zylindern, laufende Kontrolle während der Bearbeitung, Messung von Verschleiß an eingelegten Hülsen und anderen Innenpassungen.
• Das Messprinzip basiert auf einem Kolben/Schraubbolzen (Plunger), der Bewegung auf eine mechanische Messuhr überträgt und eine Ablesung in 0,01 mm ermöglicht.

Technische Daten

• Messbereich: 35–50 mm
• Ablesung (Auflösung): 0,01 mm
• Messtiefe: bis zu 150 mm
• Kolben (Messbolzen): 6 Stück mit Reichweite 35–50 mm, Steigung 3 mm
• Messuhren-Durchmesser: 58 mm
• MPN: 647.03.30
• GTIN: 4039321006473

Materialien und Ausführung

• Außene Oberfläche: Satinchrom-Finish, das Verschleißfestigkeit bietet und Korrosionsbelastung bei normalem Werkstattgebrauch minimiert.
• Plunger/Kolben: gehärteter Stahl für gute Verschleißfestigkeit und wiederholte Genauigkeit beim Kontakt mit Messflächen.

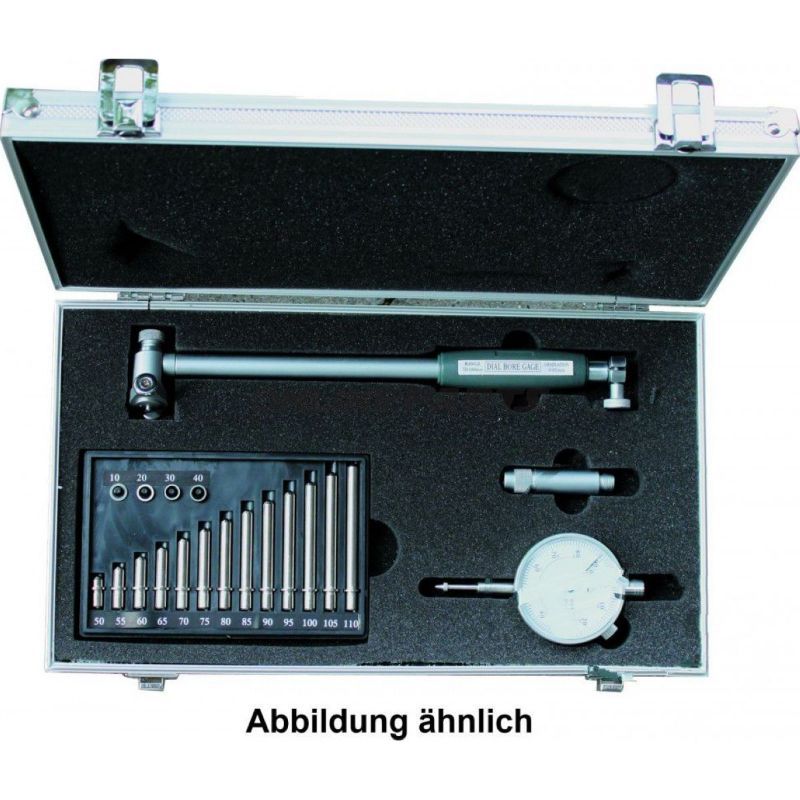

• Kassung: wird in einer Aluminiumbox geliefert, die das Messwerkzeug vor Stößen und Kontamination während der Aufbewahrung schützt.
• Messuhr: mechanische Messuhr mit deutlich ablesbarer Scheibe (58 mm) für genaue Ablesung bei 0,01 mm.

Designprinzipien und praktischer Einsatz

• Werkstattausrichtung bedeutet robuste Bauteile für den täglichen Einsatz statt Feinmessgerät für Labors; Toleranzen und Oberflächenbearbeitung sind auf praktischen Reparatur- und Serviceeinsatz ausgelegt.
• Die Graduierung der Stempel (3 mm Schritt) ermöglicht eine schnelle Anpassung der Messspanne im Bereich des Sets.
• Die mechanische Messuhren-Scheibe ermöglicht das einfache Ablesen kleiner Variationen ohne elektronische Bauteile, was bei langen Messreihen oder öligen Umgebungen vorteilhaft sein kann.
• Aluminiumbox erleichtert den Transport und die Aufbewahrung in Werkstattregalen oder Werkzeugwagen.

Kompatibilität und Einschränkungen

• Eignet sich für Innendurchmesser von 35 bis 50 mm und Mess-Tiefen bis 150 mm. Für Messungen außerhalb dieses Bereichs sind entsprechende Messinstrumente mit passender Reichweite zu verwenden.
• Da es sich um mechanische Messmittel handelt, sollte der Benutzer Kalibrierung und regelmäßige Kontrolle gegen Referenzblöcke durchführen, um Verschleiß und Genauigkeit über die Zeit zu sichern.

Reinigung und Wartung

• Mit einem weichen Tuch abwischen und bei langfristiger Aufbewahrung in feuchten Umgebungen eine leicht korrosionsschützende Mittel auf die Chromoberflächen verwenden.
• Vermeiden Sie starken Druck auf den Plunger oder die Zeiger der Messuhr, um die Genauigkeit zu erhalten; Service oder Kalibrierung der Messuhr nach häufiger Nutzung.

Insgesamt ist dieses Indefinmaßmessersatz (MPN 647.03.30, GTIN 4039321006473) ein praktisches Werkzeug für präzise Innendurchmessungen im Werkstattkontext, hergestellt mit gehärteten Kolben und Satin-Chrom-Oberfläche in einer schützenden Aluminiumkassette.
