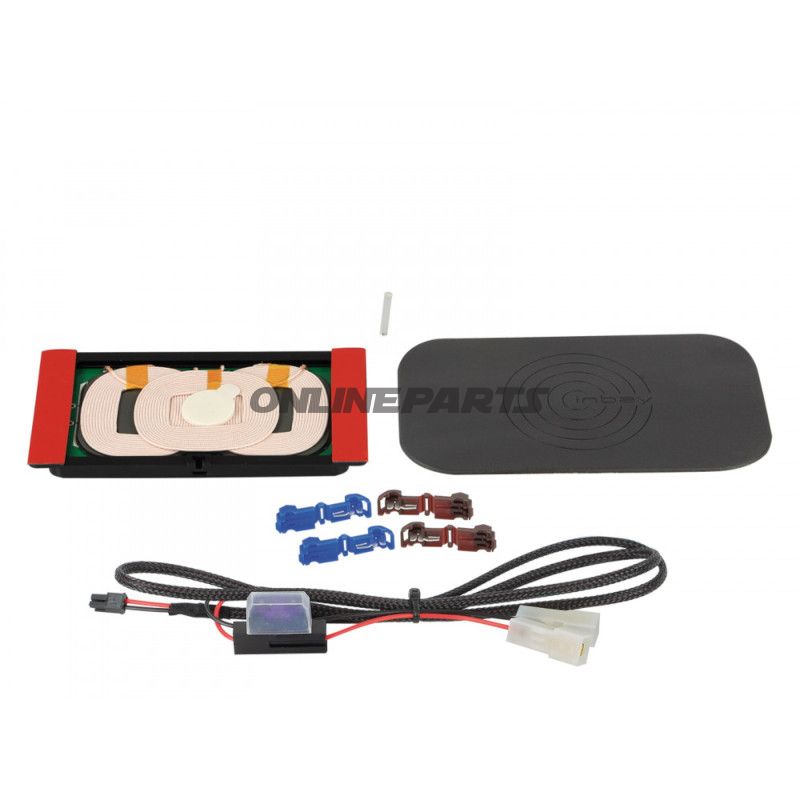

INBAY ABLAGE Kit Universal 5W

INBAY Unterbauset universal 5W — Drahtlosladestation für Fahrzeuge

Brand: ACV — MPN: 194.08.83 — GTIN: 4026724100037

Dieses INBAY-Unterbauset (universell 5W) ist eine integrierte Aufbewahrungs- und Ladelösung, die für die Montage im Fahrzeugaufbewahrungsraum oder auf dem Regal vorgesehen ist. Das Produkt kombiniert einen flachen Aufbewahrungsraum mit einem drahtlosen Induktionslader, der kompatiblen Smartphones gemäß dem drahtlosen Ladestandard 5V/1A bereitstellt.

Funktion

• Drahtloses induktives Laden von Smartphones (5W, 5V/1A max) über drei Spulen, die eine Abdeckung über einen etwas größeren Bereich als eine einzelne Spule sicherstellen.
• Unsichtbare Montage unter oder in einem Aufbewahrungskorb, sodass das Telefon flach während der Fahrt platziert werden kann.
• Fremdkörper-Erkennung (FOD) zur Verhinderung von Aufheizen und unbeabsichtigter Energiemenge zu Metallgegenständen.
• Anschluss an die 12V-Stromversorgung des Fahrzeugs mit universeller Sektion (+12V).

Materialien und technische Eigenschaften

• Ladespulen: drei Spulen, Gesamtdurchmesser der Spule L 124 mm × B 66 mm × H 12 mm.
• Pad/Abdeckung Abmessungen: L 135 mm × B 76 mm — flaches, niedrigprofiliges Design zur Einbau in Raum oder Regale.
• Eingangsspannung: +12 V DC (an das Fahrzeugnetz anschließen).
• Ausgangsladespannung: 5 V DC, Ladestrom bis zu 1 A.
• Kompatibilität: Alle Smartphones, die vom Wireless Power Consortium zertifiziert sind (Qi-kompatible Geräte), werden unterstützt, sofern kein Metall zwischen Pad und Telefon liegt und das Telefonmodell keine metallischen Komponenten im Gehäuse enthält.

Elektrische und EMC-Konformität

• Vom Wireless Power Consortium (Qi) zertifiziert.
• E-Kennzeichnung gemäß ECE-Verordnung 10R-05 14145.
• Hält EMC-Standard VV80000 / TL-965 ein.
• Entworfen, um ohne Interferenzen mit dem Fahrzeugs-Bus- und Elektroniksystemen sowie AM/FM- und DAB+-Empfang zu arbeiten.

Praktische Montage- und Betriebshinweise

• Unter oder in Regalen/Aufbewahrungsräumen montieren — passende Montagesanleitung (BDA) für korrekte Platzierung und Befestigung beachten.
• Sicherstellen, dass sich zwischen Ladeeinheit und Rückseite des Smartphones kein Metall befindet.
• Telefonabdeckungen dürfen keine metallischen Komponenten oder magnetische Halter enthalten, da dies das Laden beeinträchtigen kann.
• Für Geräte mit besonders schnellem Laden kann die Ladegeschwindigkeit je nach laufenden Apps während des Ladevorgangs eingeschränkt sein.

Anwendungsbezogene Vorteile für Mechaniker und Werkstätten

• Robustes, flaches Design, das sich leicht in das Fahrzeug-Innenraum integrieren lässt, ohne sichtbare Änderungen am Innenraum.
• Standardisierte drahtlose Aufladung (Qi) reduziert den Bedarf an spezifischen Kabeln für Kundengeräte.
• Gute Dokumentation und Zertifizierungen (ECE-Marke, EMC) erleichtern die Dokumentation des korrekten elektrischen und EMC-Verhaltens bei der Integration in Fahrzeuge.

Das Produkt wird als INBAY-Unterbauset universal 5W von ACV geliefert (MPN 194.08.83, GTIN 4026724100037) und eignet sich für professionelle Montagen, bei denen ein dezenter und standardisierter drahtloser Ladespunkt gewünscht wird. Prüfen Sie immer die Hersteller-BDA für Montagedetails und Sicherheitshinweise.
