WLANless Ladepad INBAY Universal 15W zur Montage im Fahrzeug

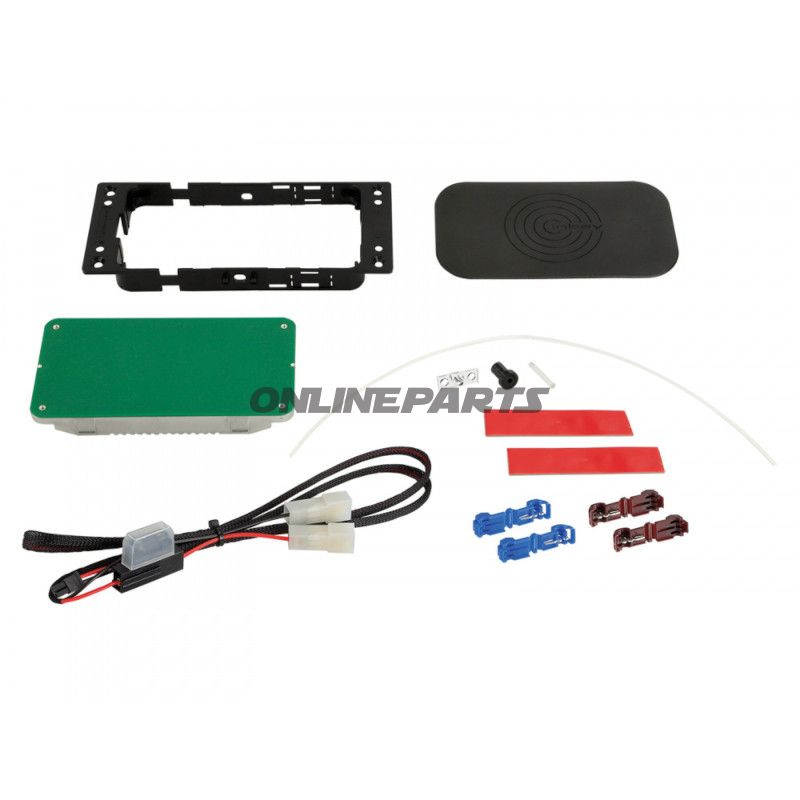

Produkt: INBAY Pad-Kit universal 15W von ACV (MPN: 194.08.82, GTIN: 4026724102482). Dieses Kit enthält Spulen und Anschlusskabel, die für induktives Laden in dem Stauraum oder der Armauflage des Fahrzeugs vorgesehen sind.
Funktion und Anwendung
- Die INBAY-Halterung liefert induktives kabelloses Laden für kompatible Smartphones gemäß dem globalen Qi-Standard (zertifiziert vom Wireless Power Consortium).
- Das System ist für die Einbauunterseite von Regalen, im Handschuhfach, am center Armlehne oder in anderen flachen Stau-/Aufbewahrungsräumen vorgesehen, wo ein Mobiltelefon flach über der Spule liegen kann.
- Inbegriffen ist ein universelles Kabelbaum-Set für 12 V DC-Anschluss sowie ein Lichtführungskit, das bei der Platzierung und Anzeige des Ladevorgangs hilft.
Materialien und Bauweise
- Lade-Spulen und Pad bestehen aus standardisierten Elektronikkomponenten und einer Gehäusekonstruktion, die für den Einbau in Fahrzeuge geeignet ist. Die Materialwahl zielt auf Haltbarkeit und elektromagnetische Verträglichkeit statt dekorative Oberflächen ab.
- Die Elektronik der Produkte wurde nach relevanten Standards für den Fahrzeugbetrieb getestet und zertifiziert, einschließlich EMC-Anforderungen, um das Risiko von Störungen der Fahrzeugsysteme zu minimieren.
Technische Daten und elektrische Eigenschaften
- Abmessungen Lade-Spule: L 165,3 mm × B 76 mm × H 14,7 mm.
- Abmessungen Pad: L 135 mm × B 76 mm.
- Eingangsspannung: 12 V DC (an das 12-V-Netz des Fahrzeugs anschließen).
- Unterstützte Ladespannungen: 5 V, 9 V und 15 V abhängig von der Telefonspezifikation.
- Max. Ladestrom: 1,6 A.
- Max. Leistung/Kompatibilität: Bis zu 15 W für Telefone, die kabelloses Laden mit 15 V/15 W unterstützen; typischerweise 7,5 W für viele iPhone-Modelle.
Kompatibilität und Einschränkungen
- Alle Smartphones, die vom Wireless Power Consortium zertifiziert sind (Qi-kompatibel), funktionieren mit dem INBAY-System, sofern die Position des Telefons über der Spule stimmt.
- Schutzhüllen und Covers dürfen keine Metallteile enthalten; Metall zwischen Spule und Telefon verhindert das Laden und kann die Fremdobjekt-Erkennung (FOD) auslösen.
- Immer gemäß der Installationsanleitung des Herstellers (BDA) montieren, um korrekten Abstand, Kühlbedingungen und elektrische Verbindung sicherzustellen.
Sicherheit, Zertifizierung und Fahrzeugkompatibilität
- Zertifiziert vom Wireless Power Consortium (Qi).
- ECE-Genehmigung: E-Siegel gemäß ECE-Verordnung 10R-05 15424.
- EMC-Standard FMC 1278 eingehalten, um das Risiko elektromagnetischer Störungen zu reduzieren.
- FOD (Fremdkörpererkennung) ist integriert, um ungewollte metallische Objekte zwischen Spule und Telefon zu identifizieren.
- Getestet auf minimale Interferenzen: Das INBAY-System ist so konzipiert, dass es die Buskommunikation des Fahrzeugs, andere Elektronik oder Radio-/DAB+-Empfang bei fachgerechter Installation nicht beeinträchtigt.
Praktische Tipps zur Installation
- Montieren Sie die Spule unter oder an Regalen/ Räumen gemäß Installationsanleitung; Freiraum- und Verdeckhöhen-Kontrollen sind wichtig.
- Stellen Sie sicher, dass sich keine metallischen Komponenten im Montagebereich befinden und dass die Telefonhülle metallfrei ist.
- Anwendungsbeispiele umfassen Installationen im Subaru-Halter, im zentralen Armlehnenbereich eines Audi A4 und in Wohnmobil-Regalen — diese Bilder dienen als illustrative Beispiele möglicher Montageorte.
Informationen zur Produktidentifikation
Das Produkt wird unter der Marke ACV geliefert und ist identifiziert durch die Artikelnummer MPN 194.08.82 und GTIN 4026724102482.
Hinweis: Befolgen Sie stets die Fahrzeug- und Herstellervorgaben während der Installation. Prüfen Sie die Qi-Konformität des Telefons und die angegebenen Spannungslevel, um eine korrekte Ladeleistung sicherzustellen.
