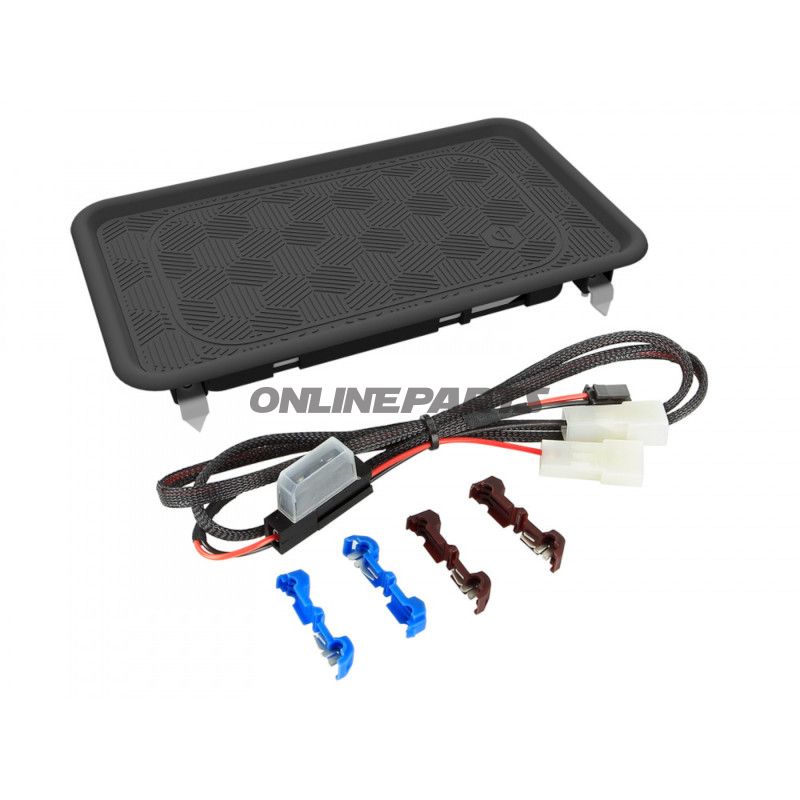

INBAY ABLAGE Kit Universal 10W für Camper/VAN/WOHMOB

INBAY Aufbewahrungsablage mit kabelloser Aufladung für Wohnmobil/Van (10 W)

Produkt: INBAY Aufbewahrungsablage für Wohnmobil/Van mit kabelloser induktiver Aufladung (10 W). Das Produkt wird von der Marke ACV geliefert und ist mit MPN 194.08.80 sowie GTIN 4026724339482 identifiziert.

Funktion

• Die Hauptfunktion der Ablageeinheit besteht darin, einen eingebauten Stauraum mit kabelloser Aufladefunktion für Smartphones in Fahrzeugen wie Reisemobilen und Camper-Vans bereitzustellen.
• Das Laden erfolgt induktiv nach dem weltweit etablierten Standard für kabellose Energieübertragung (Qi-kompatibel), sodass alle Smartphones, die vom Wireless Power Consortium zertifiziert sind, geladen werden können, vorausgesetzt, die Größe des Telefons und die Schutzhülle sind kompatibel.
• Die Einheit verfügt über Fremdkörpererkennung (FOD), um eine unbeabsichtigte Erwärmung durch Metallgegenstände zwischen Ladefeld und Telefon zu verhindern.

Materialien und Ausführung

• Front-/Oberfläche: mattschwarzes Finish geeignet für den eingebauten Einbau in Tischen, Regalen oder Räumen in Fahrzeugen. Die Farbe ist Schwarz.
• Innere Bauteile: Standardelektronik-Lade- und Steuerbauteile, ausgelegt für 12 V DC-Installation in Fahrzeugen; ausgeführt mit EMC- und ECE-Kompatibilität im Hinblick auf minimale Beeinträchtigungen.
• Kabel: beigefügtes Anschlusskabel ca. 100 cm für eine einfache Verbindung zur Fahrzeugstromversorgung.

Elektrische Spezifikationen

• Eingangsspannung: +12 V DC (an Zündung versorgter Terminal anschließen, siehe unten bei der Installation).
• Ladespannung: 5 V und 9 V abhängig vom Verhandlungsprotokoll zwischen der Einheit und dem Smartphone.
• Maximale Ladeleistung: 1,2 A.
• Ladeleistung: bis zu 10 W nominell.

Montage und elektrische Anschlüsse

• Montage kann individuell an Tischen, Regalen oder Inneneinheiten erfolgen; siehe die Montagedatei des Herstellers (BDA) für Ausschnittmaße und Empfehlungen.
• Elektrische Anschlüsse: rotes Kabel zu +12 V Zündung (Steckdose 15), schwarzes Kabel zu Masse/Erde (Steckdose 31).
• Das Anschlusskabel beträgt ca. 100 cm und ist für die feste Installation im Fahrzeuginnenraum gedacht.

Kompatibilität und praktische Einschränkungen

• Unterstützt Qi-kompatible Smartphones, vorausgesetzt, die Telefonhülle enthält keine metallischen Bauteile.
• Maximalgröße des Smartphones inkl. Hülle: ca. 160 mm x 82 mm.
• Es dürfen keine Metallgegenstände zwischen dem Ladefeld und dem Smartphone vorhanden sein – dies beeinträchtigt sowohl die Ladefunktion als auch die FOD-Sicherheit.
• Für den Einsatz in Fahrzeugen (Campingbusse, Camper-Vans) konzipiert. Die Einheit entspricht relevanten Standards für Fahrzeuggebrauch und elektromagnetische Verträglichkeit.

Standards und elektromagnetische Verträglichkeit

• Zertifiziert durch das Wireless Power Consortium (Qi-Standard).
• ECE-Markung gemäß Vorschrift: 10R-05 15197.
• EMC-Standard: FMC 1278.
• Ausgelegt, um Störungen zu vermeiden: keine Beeinflussung des Bordnetzes des Fahrzeugs, anderer Elektronik oder Radio-/AM–FM/DAB+-Empfang bei korrekter Installation.

Hinweise für Monteur und Benutzer

• Beachten Sie die Montageanleitung, um eine korrekte Einbausituation und Belüftung um das Ladefeld herum sicherzustellen.
• Für die Zündungsversorgung die richtige Sicherung verwenden.
• Stellen Sie sicher, dass der Schutzhülle des Telefons keine Metallteile enthält und dass die Abmessungen des Telefons innerhalb der angegebenen Maximalmaße liegen.

Identifikation: ACV (Marke), MPN 194.08.80, GTIN 4026724339482.
