Hydraulisch Zylinder 28To

Hydraulische Zylinder 28TO für Ziehen und Drücken, Gedore Automotive

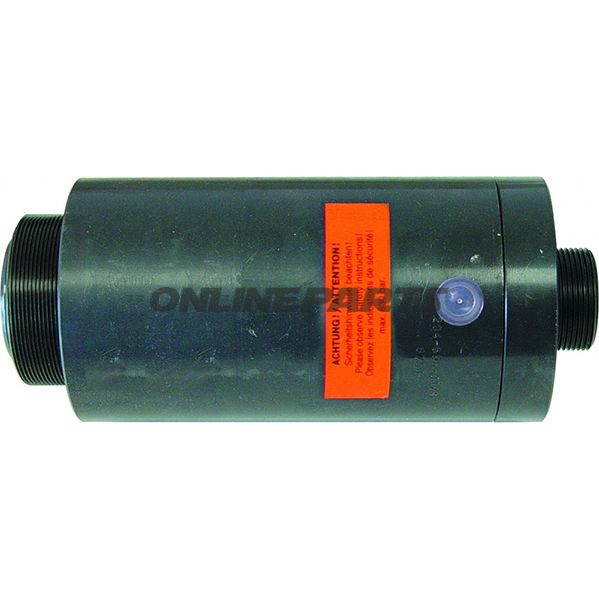

Produkt: Hydraulischer Zylinder 28TO von Gedore Automotive (MPN: 617.26.13, GTIN: 4046459063780). Dieser Zylinder ist als Hohlkolbenzylinder konstruiert und für Zieh- und Druckvorgänge in Verbindung mit Werkzeugen zur Montage und Demontage von Achsen, Radnaben, Lagern und Lagerbändern vorgesehen.

Funktion und Anwendung

• Der Zylinder fungiert als hydraulisches Antriebselement, das durch Anschluss an eine Hydraulikpumpe eine kontrollierte lineare Bewegung (Druck oder Zug) mit kurzen Stößen erzeugt.
• Aufgrund der Hohlkolbenkonstruktion können verschiedene Gewindelösungen und Adapter montiert werden, was die Einheit geeignet macht für die Kombination mit Gedore Automotive (Klann) Zug-/Druckwerkzeugen beim Aus- und Einpresen von Antriebswellengelenken, Radlagern, Radnaben, Silentblöcken und Lagerbändern.
• Eine externe Hydraulikpumpe als Antriebquelle ist erforderlich ( separat verkauft ).

Materialien und Konstruktion

• Gehäuse und Kolbe bestehen aus bearbeitetem Stahl mit Oberflächenbehandlung für mechanische Belastung und Dichtheit unter hohem Druck. Die Bauweise ist industriell und ausgeführt, um die angegebene maximale Kraft ohne übertriebene Haltbarkeitsangaben zu widerstehen.
• Dichtringe und Dichtungen sind in der Lieferliste spezifiziert und für Kompatibilität mit Hydrauliköl HLP 46 oder HLPD 46 ausgewählt.
• Begleitende Komponenten (Adapteren, Gewinderinge etc.) sind ausgelegt, um eine korrekte Anbindung an Werkzeuge und Befestigung auf Druck- und Zugseite zu gewährleisten.

Technische Daten

• Max. zulässige Kraft: 285 kN (28 t)
• Max Hub: 50 mm
• Max Ölvolumen: 216,3 cm³
• Kolbenfläche: 40,6 cm²
• Gewinde in Hohlkolbe: M24
• Befestigungsgewinde Druckseite: 2 3/4"-16 UNS
• Befestigungsgewinde Zugseite: M42×2
• Zylinder-Durchmesser: 99 mm
• Aufbauhöhe eingefahren: 235 mm
• Aufbauhöhe ausgefahren: 285 mm
• Ölanschluss: 3/8" NPT
• Gewicht: 9,6 kg
• Empfohlenes Hydrauliköl: HLP 46 oder HLPD 46

Lieferumfang

• Gehäuse (Zylindergehäuse)
• Kolben
• Innerer Schlauch
• Gewindering (Gewindering)
• Adapter
• Druckfeder (Druckfeder)
• Dichtring Ø 80 mm
• Dichtring Ø 43 mm
• Sicherungsring SB85 (Sicherungsring)
• Schutzkappe Ø 70 mm
• Zylinder-Schraube M10 x 20 mm (Zylinderschraube)
• Warnaufkleber "Achtung"
• Schutzkappe Ø 42 mm
• Blindstopfen für 3/8" NPT

Kompatibilität und Montage

• Für den Einsatz mit Gedore Automotive / Klann Zug- und Drucksätzen und weiteren Werkzeugen konzipiert, die die angegebenen Gewinde- und Adaptermaße akzeptieren.
• Verbindung zur Hydraulikpumpe über 3/8" NPT; prüfen Sie Pumpenkapazität und Druck vor der Anwendung, um das korrekte Ölvolumen und die Kraftentwicklung sicherzustellen.
• Montieren Sie Adapter und Befestigungselemente gemäß den Anweisungen des Herstellers und stellen Sie eine passende Gewindetoleranz sicher (M24, M42×2, 2 3/4"-16 UNS).

Sicherheit und Wartung

• Verwenden Sie ausschließlich empfohlene Hydrauliköle und halten Sie Öl- und Dichtungen sauber, um Kontaminationen und unnötigen Verschleiß zu vermeiden.
• Überprüfen Sie Toleranzen und Dichtungen bei Wartungsintervallen; tauschen Sie abgenutzte Dichtringe aus, um Dichtheit und Funktionssicherheit zu bewahren.
• Beachten Sie die maximalen Kraft- und Druckspezifikationen; verwenden Sie geeignetes Drehmoment und Sicherungsmethoden bei der Montage von Adaptern.

Weitere Informationen

Hersteller: Gedore Automotive. MPN: 617.26.13. GTIN: 4046459063780. Diese technische Beschreibung richtet sich an Mechaniker und Motorradbesitzer, die präzise Daten zu Funktion, Materialien und Anschlussmöglichkeiten benötigen, um den Zylinder in bestehende Werkzeug-Sets und Arbeitsabläufe zu integrieren.
