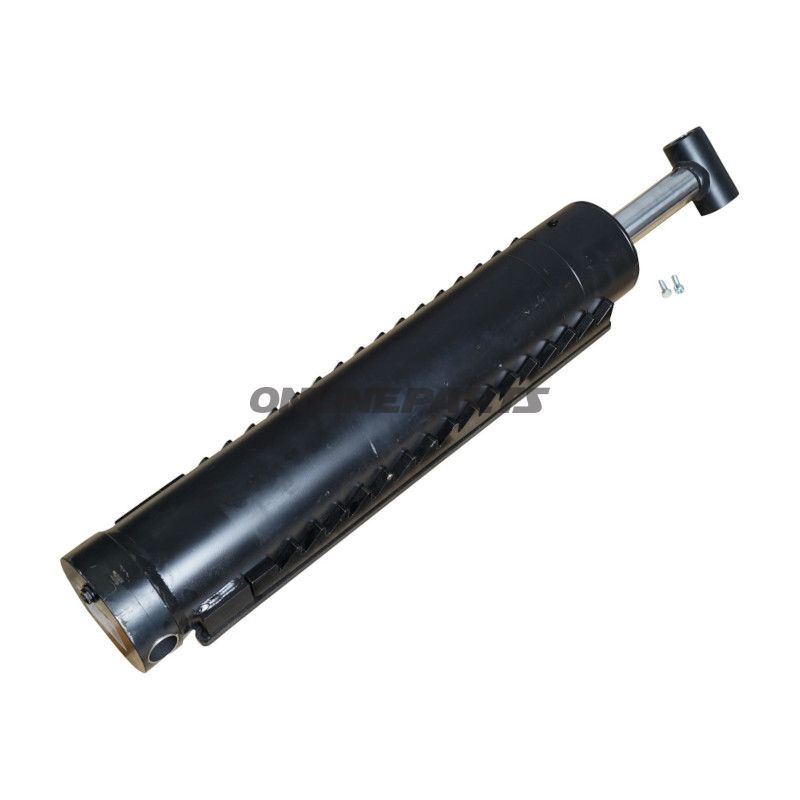

Hydraulikzylinder S42 — drehbare Antriebsachse, links
Produktbeschreibung: Dieser drehbare Hydraulikzylinder ist für die linke Antriebsachse (linke Spur) der Teleskoparbeitsbühne Modell S42 konzipiert. Die Komponente, vom Marke ROTARY (MPN 652.12.66), ersetzt frühere Referenz 059201030 und entspricht dem ROTARY-Originalteil 059299570-RAV. Der Zylinder wird zum Anheben und Steuern des Auslegers auf der linken Seite der Teleskoparbeitsbühne verwendet, wobei die Rotationsfunktion eine korrekte Bewegung und Ausrichtung im Betrieb sicherstellt.
- Hersteller / Markenzeichen: ROTARY (MPN: 652.12.66)
- Anwendung: Linker drehbarer Antrieb/Zylinder für die Teleskoparbeitsbühne S42
- Ersatzreferenz: Ersetzt 059201030; entsprechendes Original 059299570-RAV
Funktion und Arbeitsweise: Der Zylinder arbeitet als hydraulischer Aktuator, der Hydraulikdruck in lineare Kraft und Bewegung umwandelt. Die drehbare Funktion bedeutet, dass der Montages- oder Anschlusspunkt des Zylinders relativ zur Armbewegung gedreht werden kann, wodurch Seitenbelastungen reduziert und eine gleichmäßige Bewegung der linken Bühnenseite der Teleskoparbeitsbühne gewährleistet wird. Dies ist wichtig, um Geometrie beizubehalten und ein Verkanten oder ungleichmäßigen Verschleiß der Hubmechanik zu vermeiden.
Werkstoffwahl und Bauweise: Das Zylinderrohr ist mit einer Länge von 780 mm und einem Außendurchmesser von 150 mm spezifiziert. Der Kolbendurchmesser beträgt 50 mm, während der Kolben selbst einen Durchmesser von 120 mm hat. Diese Abmessungen deuten auf eine robuste, maschinenbearbeitete Zylinderkonstruktion hin, geeignet für Hebeaufgaben an Teleskoparbeitsbühnen. Typischerweise wird Hochleistungsstahl für Zylinder- und Kolbenkomponenten verwendet und eine korrosionsschützende Oberflächenbehandlung am äußeren Rohr, um Belastungen in Hebeumgebungen standzuhalten; ROTARY-Komponenten werden normalerweise nach industriellen Standards für Haltbarkeit und wiederholte Belastung gefertigt.
Technische Eigenschaften und Bedeutung für den Einsatz:
- Die Zylinderlänge von 780 mm bietet den erforderlichen Hub für den S42-Hubarm.
- Ø150 mm Zylinderaußendurchmesser zusammen mit Ø120 mm Kolbendurchmesser kennzeichnen ein großes Arbeitsvolumen — nützlich, um Kräfte bei niedrigem Druck zu erzeugen.
- Ø50 mm Kolbenstange kombiniert mit roternder Verbindung reduziert Biegebelastung und erhöht die Lebensdauer der Komponente bei wiederholtem Heben.
- Die rotierende Montagesfunktion minimiert Seiteneinflüsse und verbessert die Justierbarkeit bei Installation und Service.
Kompatibilität und Montage: Das Produkt ist für die linke Seite (linke Spur) der Teleskoparbeitsbühne S42 vorgesehen. Beim Austausch ist auf die korrekte Orientierung der rotierenden Verbindung zu achten und die vom Hersteller angegebenen Drehmomentwerte für die Montage zu verwenden. Da dieser Zylinder Referenz 059201030 ersetzt, kann er als kompatibler Ersatz verwendet werden, vorausgesetzt, dass Montagehalterungen und Anschlussmaße vor der Montage geprüft übereinstimmen.
Wartung und Lebensdauer: Für optimale Funktion wird eine regelmäßige Kontrolle von Dichtungen, flexiblen Schläuchen und Montagespunkten empfohlen. Prüfen Sie auf Leckagen an den Anschlüssen und Verschleiß an der Kolbenoberfläche. Drehverbindungen sollten nachgezogen und auf freie Beweglichkeit überprüft werden, um unnötigen Verschleiß bei periodischem Service zu vermeiden.
Zusätzliche Informationen: GTIN ist in den Produktdaten nicht angegeben. Für präzise Dokumentation und Ersatzteilreferenzen verweisen Sie auf ROTARYs technisches Datenblatt oder die Ersatzteilliste des Lieferanten bei Bestellung (MPN 652.12.66).
