Hydraulikzylinder Gsjmp 3500 Hk

Hydraulische Zylinder für 2-Säulen-Aufzug (JMP 3500 HK) — originales JMP-Teil

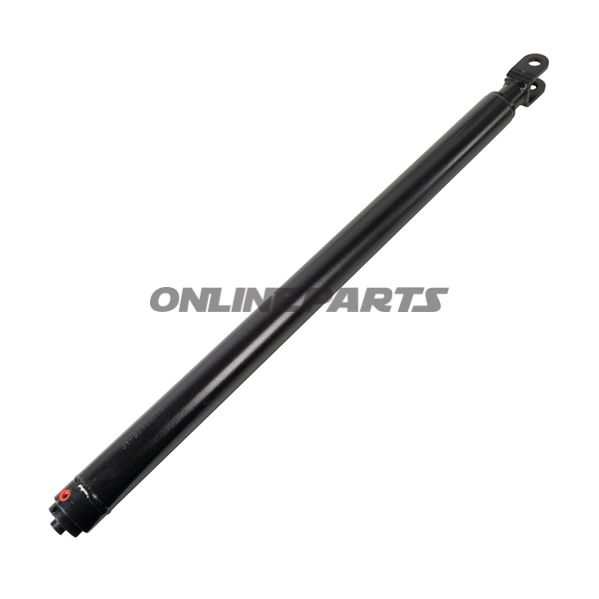

Produkt: Hydraulischer Zylinder auf der gegenüberliegenden Seite des 2-Säulen-Aufzugs, Typ 3500 HK. Dies ist eine originale JMP-Komponente (MPN: 652.40.80).

Funktion und Anwendung

Der Hydraulikzylinder ist darauf ausgelegt, Teil des Hubsystems des Aufzugs für einen 2-Säulen-Aufzug Typ 3500 HK zu sein. Er wandelt hydraulischen Druck in lineare Bewegung um, um eine der Säulen synchron mit dem gegenüberliegenden Zylinder zu heben und zu senken. Der Zylinder wird mit einer hydraulischen Anschlusseite geliefert und ist für die Installation als gegenüberliegende Seite in einem Zylinderpaar für dieses Aufzugsmodell vorgesehen.

Materialien und Konstruktion

• Außenrohr und Zylindergehäuse aus Stahl — gewählt für hohe mechanische Festigkeit und Verschleißfestigkeit unter wiederholten Belastungen.
• Kolbenstange und innere Komponenten sind so dimensioniert, dass sie den Kräften standhalten, die typischerweise in Hebe-Anwendungen in Autowerkstätten auftreten.
• Oberflächenbehandlung und Dichtungen sind ausgeführt, um Haltbarkeit gegenüber Öl, Druck und allgemeinem Werkstattbetrieb zu gewährleisten (spezifische Behandlung variiert je nach Produktionscharge).

Technische Abmessungen

• Röhrenlänge (Gesamtlänge): 1.070 mm
• Außendurchmesser der Röhre: 73 mm
• Kolbendurchmesser: 38 mm
• Hydraulische Verbindung: 1x Standardanschluss (Typ abhängig vom Hydrauliksystem des Aufzugs)

Kompatibilität und Identifikation

Das Produkt ist ein originales JMP-Teil, speziell für 2-Säulen-Aufzüge Typ 3500 HK vorgesehen. MPN (Hersteller-Teilenummer) ist 652.40.80, und die Marke JMP ist vom Hersteller angegeben, um die Kompatibilität mit den entsprechenden Aufzügen und Ersatzteillisten sicherzustellen. GTIN ist in den gelieferten Daten nicht angegeben.

Praktische Hinweise für Monteure und Werkstätten

• Beim Austausch wird empfohlen, die MPN abzugleichen, um eine korrekte Passform und Funktion in synchronisierten Hubsystemen sicherzustellen.
• Überprüfen Sie die Abmessung und Richtung der hydraulischen Verbindung im Verhältnis zur bestehenden Installation, um den Einsatz von Adaptern zu vermeiden.
• Bei der Montage das System entlüften und unter kontrollierten Bedingungen testen, um Leckagen und korrekte Hubbewegung zu bestätigen.

Kurztechnische Zusammenfassung

Original JMP-Hydraulikzylinder für 2-Säulen-Aufzug (Typ 3500 HK), MPN 652.40.80. Stahlkonstruktion, Rohrlänge 1.070 mm, Außendurchmesser 73 mm, Kolbendurchmesser 38 mm, 1 hydraulische Verbindung. Marke: JMP. GTIN nicht angegeben.
