Hydraulikzylinder Bsjmp 3500 Hk

Hydraulikzylinder für 2-Säulen-Bundlaufsystem – JMP 3500 HK (Bedienseite)

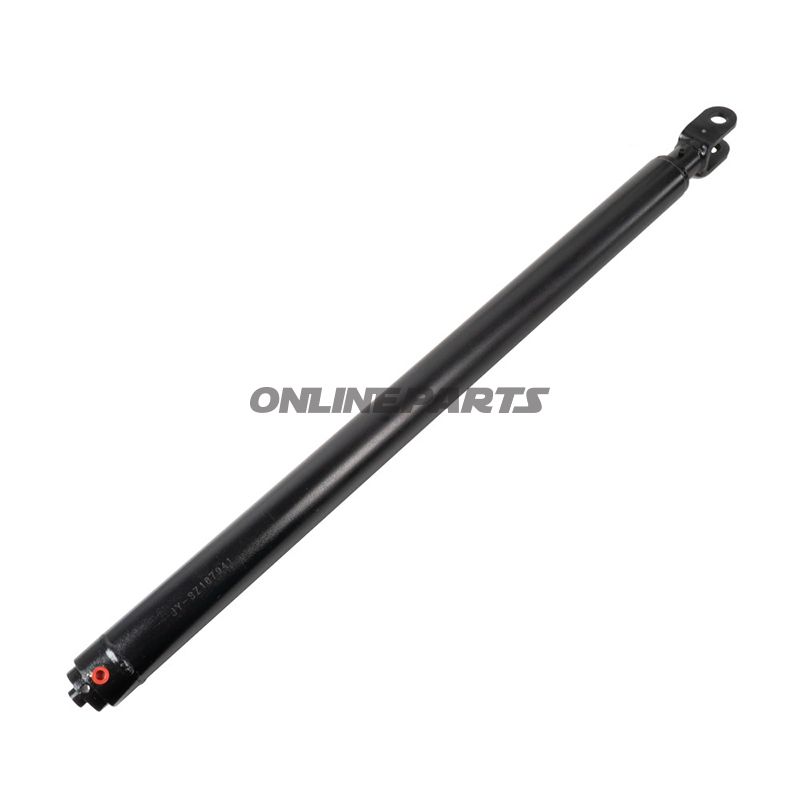

Produkt: Hydraulikzylinder BS JMP 3500 HK. Dies ist eine originale JMP-Komponente (MPN: 652.41.09) konzipiert für den Einsatz an 2-Säulen-Bundlüftebömen des Typs 3500 HK. Marke: JMP.

Der Hydraulikzylinder fungiert als die bewegliche Einheit im Hebesystem und wandelt hydraulischen Druck in die lineare Bewegung des Hebearms um. Er ist für die Montage auf der Bedienseite der Hebevorrichtung vorgesehen und liefert die erforderliche Kraft und Präzision für ein gleichmäßiges und sicheres Heben/Senken von Fahrzeugen.

• Material: Zylindergehäuse aus Stahl — gewählt für gute mechanische Festigkeit und Verschleißfestigkeit unter dauerhafter Belastung.
• Röhrenspanne: 1070 mm (Gesamtlänge der Röhre), beeinflusst den gesamten Ventildruckweg und die Montage im Turm.
• Außendurchmesser der Röhre: 73 mm (Ø), relevant für Fittings in tragenden Montageschienen.
• Kolbendurchmesser: 38 mm (Ø), Dimension, die Steifigkeit und Tragfähigkeit des Stempelstangenarms beeinflusst.
• Hydraulikanschlüsse: 2x Hydraulikanschlüsse für Zu- und Rückfluss — positioniert und nach JMPs Originalstandard für den Typ ausgeführt.

Design und Materialauswahl richten sich an Werkstattgebrauch, wobei Haltbarkeit und vorhersehbarer Betrieb wichtig sind. Stahl als Konstruktionsmaterial bietet ein gutes Gleichgewicht zwischen Zähigkeit und Widerstand gegen Verformung bei wiederholter Belastung. Oberflächenbehandlung und Dichtungsbauteile folgen den JMP-Spezifikationen, um Dichtheit im Betrieb sicherzustellen — bei der Montage sollten Dichtungen und Anschlüsse auf korrekte Vorspannung und Verschleiß geprüft werden.

Kompatibilität und Montage: Dieser Zylinder ist speziell angepasst für 2-Säulen-Bundlüfte des Typs 3500 HK und für die Platzierung auf der Bedienseite vorgesehen. MPN 652.41.09 kann als Referenz bei Austausch oder Bestellung von Ersatzteilen verwendet werden, um eine korrekte Passform sicherzustellen. Vor der Montage sollten Dimensionen (Röhrenspannlänge 1070 mm, Ø 73 mm und Kolbendurchmesser 38 mm) mit vorhandenen Komponenten verglichen und geprüft werden, dass die Hydraulikanschlüsse mit den Schläuchen und Fittings des Systems übereinstimmen.

Wartung und Sicherheit: Bei Arbeiten an hydraulischen Komponenten muss das System drucklos und ordnungsgemäß gestützt sein. Prüfen auf Lecks an den Fittings, Oberflächenschäden an dem Kolbenstangenlaufbahn auf Kratzer oder Korrosion und Verschleißteile wie Dichtungen gemäß Herstellerintervall oder bei sichtbaren Defekten austauschen. Die Verwendung ursprünglicher JMP-Teile (MPN 652.41.09) reduziert Variationen in Abmessungen und Dichtungen im Vergleich zu ungeprüften Alternativen.

Wichtige Identifikationsinformationen: Das Produkt ist ein JMP-Originalteil (Marke JMP) mit der Herstellers-Bezeichnung MPN 652.41.09. GTIN wird in den gelieferten Daten nicht angegeben; bei Bedarf an globale Produktidentifikation wenden Sie sich an JMP oder den Lieferanten, um GTIN-Informationen zu erhalten.

Bei Bestellung oder Fragen zu Kompatibilität, Montageanleitung oder Ersatzteilabstimmung verwenden Sie MPN 652.41.09 als Referenz und geben Sie an, dass der Zylinder für 2-Säulen-Bundlüftype 3500 HK (Bedienseite) vorgesehen ist.
