Hydraulikblock für Nussbaum Hebeausrüstung (2.30 / 2.40 HL NT)

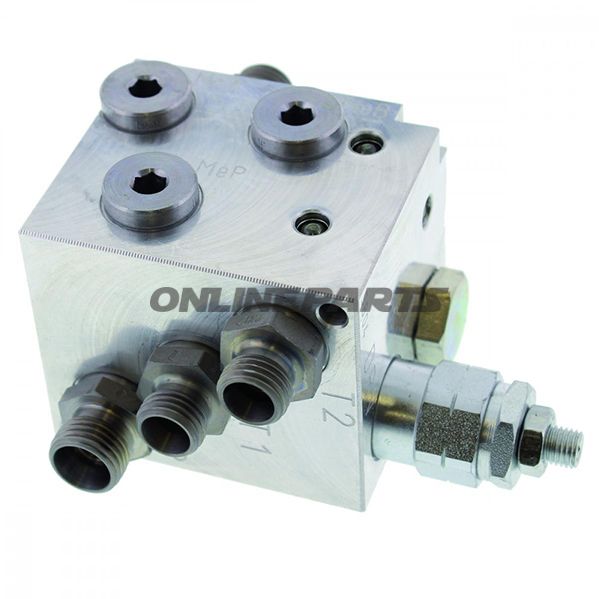

Produktübersicht: Dieser Hydraulikblock ist ein originales Nussbaum-Teil, das für den Einsatz in Hebetischen und Hubböckenmodellen der Serie 2.30 / 2.40 HL NT konzipiert ist. Er wird als fertiges bearbeitetes Stahlbauteil mit den Maßen 72 x 92 x 109 mm geliefert und vom Hersteller mit MPN 652.03.25 und GTIN 4062154000103 identifiziert.
Funktion: Der Hydraulikblock dient als zentrales Bauteil im Hydrauliksystem, in dem er Hydraulikfluid zwischen Pumpe, Ventilen und Aktuatoren leitet und verteilt. Er enthält die notwendigen Kanäle und Anschlüsse zur Steuerung von Durchfluss und Druck, was eine korrekte Bewegung und das Festhalten des Hebe-Equipments sicherstellt. Als originales Nussbaum-Teil ist er darauf ausgelegt, die internen Toleranzen und Flussanforderungen zu erfüllen, die vom Hersteller spezifiziert werden.
- Primäre Funktion: Verteilung von Hydraulikfluid und Drucksteuerung innerhalb des Hebesystems.
- Genehmigungen/Anschlüsse: Ausgelegt, um zu den entsprechenden Nussbaum-Ventilen und -Fittings in der 2.30 / 2.40 HL NT-Konstruktion zu passen (prüfen Sie die Passform im Verhältnis zu Ihrem spezifischen Modell).
- Sicherheit und Betrieb: Richtig installiert sorgt der Block für einen gleichmäßigen Betrieb und reduziert Leckage- und Fehlermöglichkeiten, indem die ursprüngliche Hydraulikgeometrie des Herstellers beibehalten wird.
Material und Bauweise: Der Block ist aus Stahl gefertigt, gewählt aufgrund seiner Festigkeit, Verschleißbeständigkeit und Widerstandsfähigkeit gegen Druckbelastungen in Hydraulikkreisläufen. Stahl bietet gute mechanische Stabilität und lange Lebensdauer bei korrekter Wartung und geeignetem Hydrauliköl. Die Oberflächenfinish und Bearbeitung von Nussbaum gewährleisten präzise Kanäle und Dichtflächen, was wichtig ist, um interne Leckagen zu minimieren und eine ordnungsgemäße Abdichtung gegenüber angrenzenden Bauteilen sicherzustellen.
Abmessungen und Montage: Die angegebenen Maße betragen 72 x 92 x 109 mm (L x B x H). Diese Abmessungen sind relevant bei der Montage in vorhandenen Rahmen oder beim Zusammenbau mit originalen Nussbaum-Anschlüssen. Prüfen Sie Bohrungen, Portpositionen und Dichtungen beim Austausch, um eine korrekte Passung sicherzustellen.
Kompatibilität und Identifikation: Das Produkt ist als Originalteil von Nussbaum spezifiziert und trägt die Herstellerkennung MPN 652.03.25. GTIN 4062154000103 kann bei Beschaffung oder Registrierung in Teileverwaltungssystemen zur eindeutigen Identifikation verwendet werden. Die Anwendung richtet sich hauptsächlich an Nussbaum-Hebeausrüstung der Serie 2.30 / 2.40 HL NT; bei Unsicherheit über die Kompatibilität wird eine Überprüfung der Seriennummer oder eine Konsultation der technischen Dokumentation von Nussbaum empfohlen.
Technische Überlegungen beim Austausch:
- Stellen Sie sicher, dass das System entlastet wird und das Hydrauliköl vor Demontage abgelassen wird, um Schäden und Verunreinigungen zu vermeiden.
- Beim Zusammenbau Dichtungen und Dichtungsringe austauschen, um Dichtheit zu gewährleisten; Aluminium- oder Stahloberflächen erfordern saubere Flächen ohne Kratzer.
- Nach dem Zusammenbau das Systemdruck prüfen und eine Leckageprüfung bei niedrigem Druck durchführen, bevor der Normalbetrieb aufgenommen wird.
Marke und Dokumentation: Als originales Nussbaum-Bauteil wird dieser Hydraulikblock gemäß den Spezifikationen des Herstellers gefertigt. MPN (652.03.25) und GTIN (4062154000103) sind beim Bestellprozess und der Wartungsregistrierung hilfreich.
Hinweis: Diese Beschreibung umfasst die wesentlichen Abmessungen, Materialauswahl und Funktionsbezüge. Bei geplanter Austausch- oder Reparatur empfiehlt es sich, den technischen Anweisungen und Sicherheitsprozeduren von Nussbaum zu folgen und geeignete Dichtungsmaterialien sowie Anzugsdrehmomente bei der Montage zu verwenden.
