Hydraulikverbindung 3500HK Rohrbruchsicherung für hydraulische Systeme

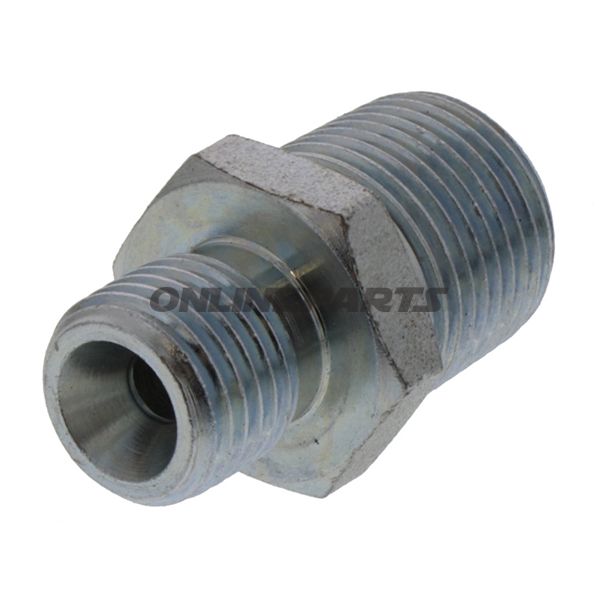

Diese Hydraulikverbindung von JMP ist für den Einsatz in hydraulischen Anschlüssen vorgesehen, bei denen Rohrbruchsicherung und eine präzise Durchflussregelung erforderlich sind. Das Produkt wird unter der MPN 652.41.14 verkauft und ist als Doppelnippel mit eingebautem Drosselventil konzipiert, um den Ölfluss zwischen zwei Komponenten in einem Hydrauliksystem zu begrenzen und zu steuern. Die Marke JMP ist bekannt für Komponenten für Motorräder und kleinere hydraulische Kreisläufe, bei denen Platz und Zuverlässigkeit wichtige Faktoren sind.
Funktionell ist die Komponente eine Kombination aus mechanischer Verbindung und einem durchflussbegrenzenden Element. Das Doppelnippel-Design ermöglicht das direkte Verbinden zweier Flanschverbindungen, während das integrierte Drosselventil den Durchfluss verlangsamt, um Druckstöße abzudämpfen und Bewegungsgeschwindigkeiten in Aktuatoren oder Zylindern zu kontrollieren. Typischerweise wird sie in Brems- oder Kupplungssystemen an Motorrädern sowie in kleineren hydraulischen Anwendungen eingesetzt, bei denen eine kompakte Lösung gewünscht ist.
- Typ: Doppelnippel mit Drossel (3/8" – 1/4")
- Länge: 34 mm
- Schlitzweite (SW): 19 mm
- Material: Stahl
- MPN: 652.41.14
- Brand: JMP
Das Material wird aus Stahl gewählt, wodurch eine hohe mechanische Festigkeit und gute Beständigkeit gegenüber Druck in hydraulischen Kreisläufen gegeben ist. Stahl eignet sich für Anwendungen, bei denen die Verbindung durch Momentbelastung beim Anziehen beansprucht wird und unter wechselnden Druckverhältnissen betrieben wird. Oberflächenbehandlung kann je nach Hersteller variieren; prüfen Sie eventuelle korrosionsschützende Beschichtungen oder Spezifikationen bei der Bestellung, wenn der Betrieb in korrosiven Umgebungen erwartet wird.
Technische Hinweise bei Montage und Anwendung:
- Sorgen Sie für das korrekte Anzugsdrehmoment entsprechend der Nipplengröße und den Materialeigenschaften. Die Schlitzweite beträgt 19 mm.
- Kompatibilität mit Schläuchen und Fittings: Die Abmessungen des Doppelnippels (3/8" und 1/4") geben an, welche Rohre/Verbindungen er direkt verbinden kann. Prüfen Sie, ob angrenzende Komponenten Gewindeadapter oder spezielle Dichtungen erfordern.
- Die Größe und Form der Drossel beeinflusst die Durchflussbegrenzung und Reaktionsfähigkeit; passen Sie die übrigen Systemkomponenten nach Bedarf an, um unerwünschte Druckaufbauten zu vermeiden.
- Beim Austausch in bestehenden Systemen: entlüften und nachziehen gemäß Herstellerverfahren, um Luftblasen und Leckagen zu vermeiden.
Anwendungsbereiche: Kleine Hydraulikkreise auf Motorrädern, Arbeitsbremsen, Kupplungs hydraulik und andere Stellen, an denen eine kompakte Doppelverbindung mit eingebauter Durchflussbegrenzung gewünscht wird. Das Produkt richtet sich technisch an Fachleute und Mechaniker mit Erfahrung in hydraulischen Installationen.
Hinweis: GTIN wird für diesen Artikel nicht angegeben. Wenn Sie spezifische Material- oder Oberflächeninformationen benötigen oder die Kompatibilität mit einem bestimmten Modell bestätigen möchten, können Sie den Anbieter mit der MPN 652.41.14 und der Marke JMP kontaktieren.
