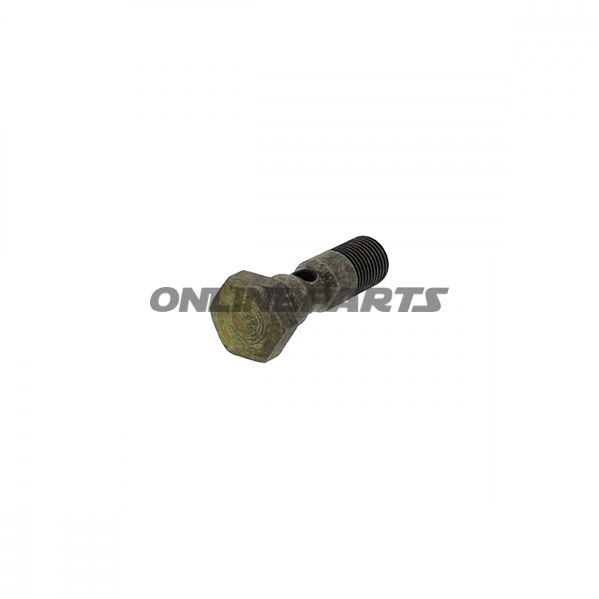

Hohlschraube Tts/Ttl19x46 Mm

Hulschraube (Banjo-Schraube) TTS / TTL 19 x 46 mm für Brems-/Ölverbindungen

Diese Hulschraube, auch Banjo-Schraube genannt, ist ein Ersatzteil von Nussbaum mit der MPN 652.00.93. Sie besteht aus Stahl und ist für den Einsatz in hydraulischen Verbindungen wie Brems- oder Ölleitungen konzipiert, bei denen Durchflusskanäle durchgängig sind und eine dichte Verbindung zwischen Banjo-Verbinder und Fittings erforderlich ist.

• Marke: Nussbaum (MPN 652.00.93)
• Typ / Größe: TTS / TTL 19 x 46 mm
• Material: Stahl
• Schaftlänge: 46 mm
• Durchmesser (Ø): 13 mm
• Innensechskant-Schlüssel / Schraubenschlüsselgröße (SW): 19
• Durchgehendes Loch (Öffnung) Ø: 5 mm
• GTIN: Nicht angegeben

Funktion und Anwendung

Die Schraube ermöglicht das Durchlaufen von Fluid aus einer Banjo-Fitting-Fläche durch eine Schraube, die gleichzeitig die Verbindung mechanisch sichert. Die Konstruktion mit einem zentralen Bohrloch (Ø 5 mm) eignet sich für hydraulische Systeme, bei denen kontinuierlicher Fluss oder Verteilung von Flüssigkeit erforderlich ist, ohne separate Rohrführungen durch den Schraubenumfang zu verwenden. Sie wird typischerweise bei der Montage von Brems- oder Ödifferenzen-Verbindungen an Motorrädern und anderen Fahrzeugen verwendet, bei denen Platz- und Dichtflächen entscheidend sind.

Werkstoffauswahl und Eigenschaften

Die Schraube ist aus Stahl gefertigt, was ihr notwendige Festigkeit und dimensionsstabile Eigenschaften verleiht, um dem Moment beim Anziehen und den mechanischen Belastungen in hydraulischen Montagen standzuhalten. Stahl wird aufgrund seiner Zähigkeit und Kriechbeständigkeit bei Belastung gewählt. Die Oberflächenbehandlung kann je nach Chargen des Lieferanten variieren; prüfen Sie bei der Bestellung, ob die Komponente mit Korrosionsschutz (z. B. Verzinkung oder Lack) ausgestattet ist, wenn das Produkt Witterung und Salz ausgesetzt wird.

Installations- und Kompatibilitätsnotizen

• Die Abmessungen (19 x 46 mm; Ø 13 mm; Loch Ø 5 mm; SW 19) müssen mit Banjo-Fittings und Gegenflächen übereinstimmen, um eine korrekte Abdichtung und Passform zu gewährleisten.
• Verwenden Sie geeignete Dichtscheiben (z. B. Kupferdichtscheiben oder die vorgeschriebenen Dichtungen) bei der Montage, um hydraulische Dichtheit sicherzustellen.
• Das Anzugsmoment sollte den Herstellerempfehlungen für das verwendete System entsprechen; Überdrehen kann Dichtflächen verformen oder Gewinde beschädigen.
• GTIN wird in den Produktdaten nicht angegeben; bei Bedarf für Logistik- oder Bestellinformationen wenden Sie sich an den Lieferanten oder sehen Sie sich die Originaldokumentation des Produkts von Nussbaum an.

Hinweise

Produkbezeichnung in der Lieferantenbeschreibung weist auf das Originalteil von Nussbaum hin (Nussbaum Originalteil). MPN 652.00.93 ist aus Reserve-Teile-Listen nicht wegzudenken und kann für Querverweise bei Bestellungen genutzt werden. Falls Anforderungen an Korrosionsschutz, Materialzusammenstellung für Lebensmittel- oder Chemikalienexposition bestehen oder die Schraube in Konstruktionen mit besonderen Zulassungen verwendet werden soll, sollten diese Aspekte separat mit dem technischen Datenblatt des Herstellers überprüft werden.
