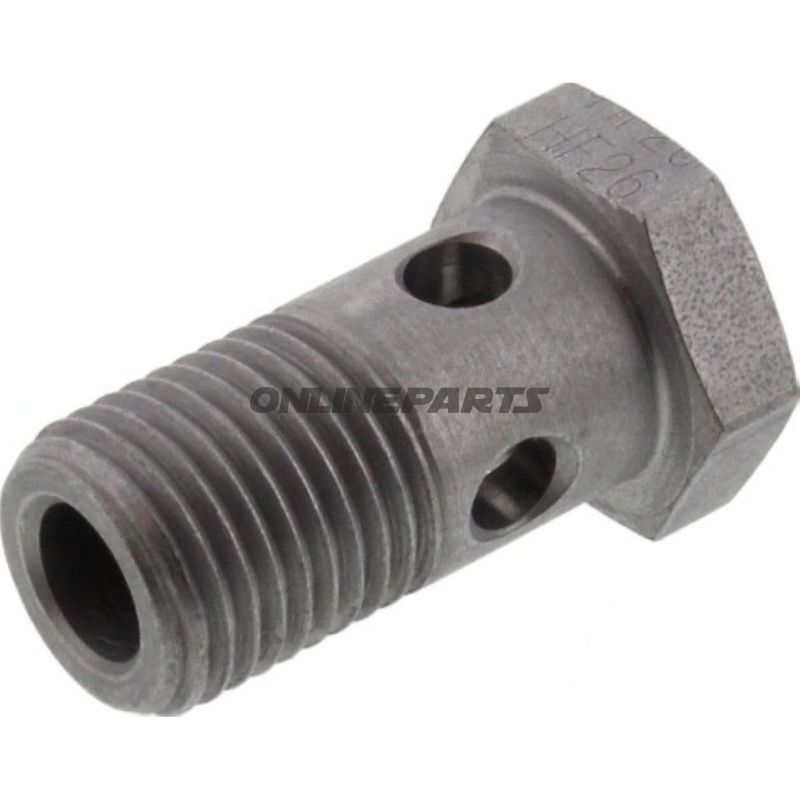

Hohes Schrauben (Banjo-Bolt) für Schlauchverbindung — JMP Fox / Lux
Produkt: Hohes Schraube/Banjo-Bolt für hydraulische oder ölgetätigte Anschlüsse an Motorrädern. Dieses Teil kommt von JMP und wird typischerweise bei der Befestigung von Banjo-Fittings an Brems- oder ÖlSchläuchen in Modellen wie Fox und Lux verwendet.
Funktion und Anwendung
Die Hohlschraube fungiert als durchgehende Schraubenführung, die es ermöglicht, dass Flüssigkeit durch den Bolt hindurch über ein inneres Loch und Querschlitze zu Schlauch- oder Fittingsverbindungen fließen kann. Sie wird verwendet, um Banjo-Fassungen zu verbinden und eine dichte, leckagefreie Verbindung in hydraulischen Systemen (z. B. Brems- und Kupplungssysteme) herzustellen oder als Ötanbindung, bei der der Durchfluss durch die Schraube zugleich mit der mechanischen Befestigung erfolgen muss.
- Marke: JMP — der Markenname des Herstellers ist relevant für Kompatibilität und Ersatzteilidentifikation.
- MPN (Artikelnummer): 652.40.72 — verwenden Sie diese Nummer bei der Suche nach dem passenden Ersatzteil oder Querverweisen.
- GTIN: Nicht angegeben für dieses Produkt.
Material und Herstellung
Die Hohlschraube besteht aus Stahl. Stahl wird aufgrund seiner mechanischen Festigkeit und Verschleißfestigkeit an belasteten Verbindungsstellen gewählt. Je nach Oberflächenbehandlung (Galvanisierung, Verchromung oder andere), die hier nicht angegeben ist, kann die Korrosionsbeständigkeit variieren; prüfen Sie beim Montieren, ob zusätzliche Korrosionsschutzmaßnahmen oder Drehmomentwerte erforderlich sind.
Technische Abmessungen
- Länge: 30,5 mm (Gesamtlänge gemessen entlang der Schraubenachse).
- Außendurchmesser: Ø 14 mm (gibt die Schraubengröße/Kernssitz-Durchmesser für Banjo-Sitz und Dichtungen an).
- Schlitzgriffsgröße: SW 17 (Maulweite zum Montieren und Anlegen von Drehmoment).
Kompatibilität und Installation
Diese Hohlschraube ist für die Verwendung mit Banjo-Fassungen geeignet, die Ø14 mm entsprechen und entsprechende Gegengewinde an Fox- und Lux-Komponenten aufweisen. Die MPN 652.40.72 ermöglicht das Prüfen der Kompatibilität gegenüber Ersatzteillisten oder Servicehandbüchern. Beim Montieren ist geeignetes Drehmoment anzuwenden, und originale Unterlegscheiben oder Kupferdichtscheiben (Banjo-Washers) gemäß den Herstelleranweisungen zu verwenden, um Leckagen zu verhindern. Falls Oberflächenbehandlung oder Dichtungseigenschaften für Ihr System wichtig sind, sollte dies vor der Verwendung mit dem Lieferanten oder Hersteller verifiziert werden.
Technische Vorteile und Hinweise
- Stahlkonstruktion bietet gute mechanische Haltbarkeit in belasteten Verbindungen.
- SW 17 passt zu gängigen Werkzeugmaßen, was den Service erleichtert.
- Standardabmessungen (30,5 mm Länge / Ø 14 mm) gewährleisten direkte Austauschbarkeit in relevanten Banjo- und Schläuchen-Konfigurationen.
- Keine GTIN angegeben, daher primär über Marke und MPN identifizieren, um Verwechslungen zu vermeiden.
Zusammenfassung
Dies ist eine Hohlschraube/Banjo-Bolt von JMP (MPN 652.40.72) aus Stahl, vorgesehen für Schlauch- und Banjo-Verbindungen an Fox/Lux-Systemen. Die Abmessungen (Länge 30,5 mm, Ø 14 mm) und der Schraubenschlitz SW 17 machen sie geeignet für Mechaniker- und Ersatzteilaufgaben, bei denen eine korrekte physischen und funktionalen Passform entscheidend ist. Bestätigen Sie stets Dichtheitskomponenten und Drehmomentwerte bei der Installation.
