Hohlschraube M12 X 1,5Din 7623

Flachschraube (Banjo-Bolt) M12 x 1,5 für hydraulische Anschlüsse

Produkt: Flachschraube M12 x 1,5 DIN 7623 von Cohline (MPN: 316.32.50, GTIN: 8091.0600). Diese Art Flachschraube wird typischerweise bei der Montage von Banjo-Verbindungen in Hydrauliksystemen wie Bremsleitungen und Kupplungsleitungen an Motorrädern und anderen Fahrzeugen verwendet.

Funktion und Anwendung

• Die Flachschraube fungiert als Banjo-Bolt, der den Durchfluss von Flüssigkeit durch die Schraube ermöglicht, während sie gleichzeitig eine Banjo-Verbindung an einer Komponente (z. B. einem Bremszylinder oder einer Pumpe) mechanisch befestigt.
• Durchgangsloch in der Schraube ermöglicht hydraulische Verbindung ohne separate Durchführungen; es sorgt für korrekten Fluss und Abdichtung in der Verbindung, wenn passende Dichtungen/Ringe verwendet werden.
• Geeignet für den Austausch bei Wartung oder Reparatur der Hydraulik an Motorrädern, bei der Abmessung und Gewinde mit bestehenden Banjo-Verbindungen übereinstimmen müssen.

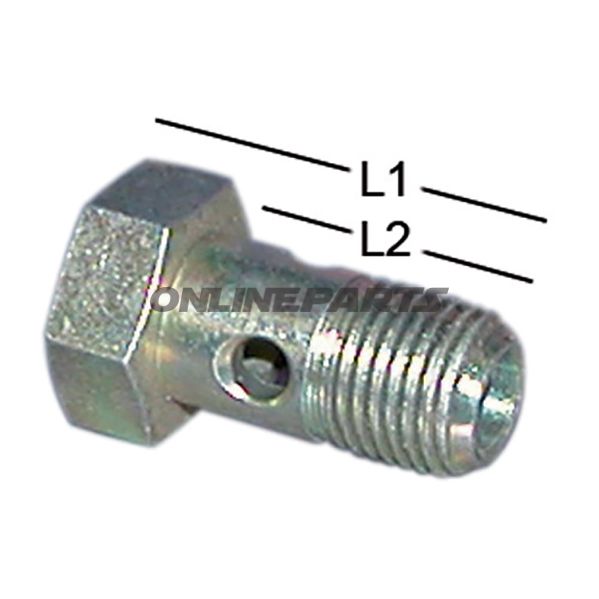

Abmessungen und mechanische Daten

• Gewinde: M12 x 1,5 (DIN 7623)
• Länge 1 (über Pin/Ende): 29 mm
• Länge 2 (gesamt oder schraubenabhängig je nach Anwendung): 24 mm
• Farbe/Finish: Silber (typisch galvanisiert oder fertigbearbeitetes Stahloberfläche)

Material und Haltbarkeit

Der Bolzen besteht aus Stahl, eine gängige Wahl für hydraulische Verschraubungen aufgrund der benötigten Stärke und Formstabilität unter Druck. Stahl bietet gute mechanische Haltbarkeit; Oberflächenbehandlung (silberfarbene Optik) schützt typischerweise vor Korrosion unter normalen Betriebsbedingungen. Beachten Sie, dass Langzeiteinwirkung von Salzwasser oder aggressiven Chemikalien zusätzlichen Korrosionsschutz oder eine rostfreie Alternative erfordern kann.

Technische Eigenschaften

Kompatibilität und Montage

• Für Banjo-Verbindungen mit Gewinde M12 x 1,5 ausgelegt; Abmessungen gegen vorhandene Komponenten prüfen, um korrekten Sitz sicherzustellen.
• Immer passende Dichtungen/Ringe (Banjo-Dichtungen) mit entsprechendem Innendurchmesser verwenden, um hydraulische Dichtheit zu gewährleisten.
• Anziehen gemäß den herstellerseitigen Momentangaben für das zu verschraubende Bauteil, um eine Überbeanspruchung der Dichtung oder Beschädigung des Gewindes zu vermeiden.

Herstellerangaben

Das Produkt wird von Cohline hergestellt und ist mit der Hersteller-Nummer 316.32.50 gekennzeichnet. Die GTIN 8091.0600 kann zur Lager- und Ersatzteilverwaltung bei der Teilebasis-Suche verwendet werden.

Hinweise zur Handhabung

• Gewinde und Oberflächen vor der Montage immer auf Beschädigungen überprüfen.
• Beim Wartungsdienst alle Dichtungen gleichzeitig austauschen, um eine ordnungsgemäße Abdichtung sicherzustellen.
• Bei Einsatz in korrosiven Umgebungen Materialwahl (z. B. Edelstahl) oder zusätzlichen Korrosionsschutz prüfen.

GTIN: 8091.0600 · MPN: 316.32.50 · Marke: Cohline
