Hohlschraube M10 X 1Din 7623

Hohlschraube M10 x 1 (Banjo-Schraube) für hydraulische Verbindungen

Produkt: Hohlschraube M10 x 1 DIN 7623 von Cohline (MPN: 316.32.43). Diese Hohlschraube, oft Banjo-Schraube genannt, ist für hydraulische Verbindungen vorgesehen, bei denen das Medium (z. B. Brems- oder Kupplungsflüssigkeit) durch das innere Loch und die Verzweigungen der Schraube hindurchfließen muss.

Funktion

• Die Banjo-Schraube leitet Flüssigkeit durch ein inneres Kanalsystem, sodass ein Rohr oder Banjo-Anschluss im rechten Winkel zur Bolzenachse der Komponente angeschlossen werden kann.
• Sorgt für eine dichte Verbindung zwischen Hydraulikleitung und Komponente (z. B. Bremssattel oder Hauptbremszylinder) durch Verwendung geeigneter Banjo-Fittings und Dichtungen.
• Ermöglicht Durchfluss und gleichzeitig mechanische Befestigung in derselben Komponente, was Standard bei Motorrad- und Autobremsinstallationen ist.

Materialien und Oberfläche

• Material: Stahl. Stahl bietet die erforderliche Festigkeit, um Spannungen und Drehmomente bei der Montage sowie die mechanischen Belastungen in hydraulischen Kreisläufen zu widerstehen.
• Farbe/Oberfläche: Silber. Typischerweise verzinkter oder verchromter Stahl für Korrosionsbeständigkeit — der Oberflächentyp sollte bei Bedarf mit den Spezifikationen des Teilelieferanten abgeglichen werden.

Abmessungen und technische Maße

• Achsengewinde: M10 x 1,00 (Feingewinde gemäß DIN 7623).

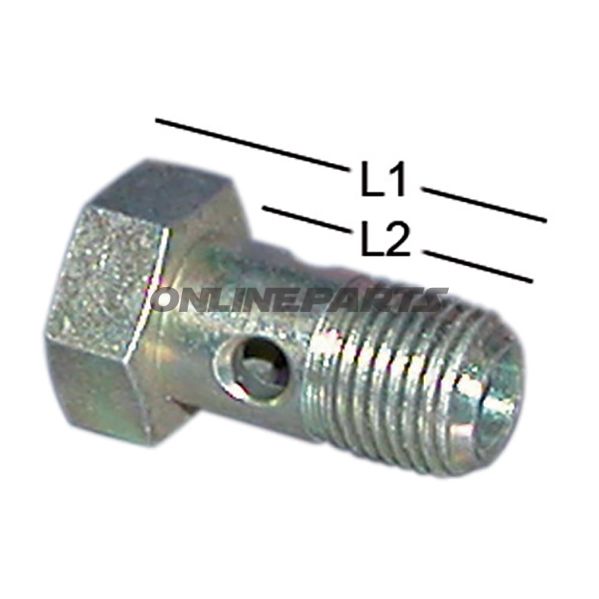

• Länge 1 (Gesamtlänge / gemessen von der Unterseite des Kopfes bis zum Ende der Schraube je nach Referenz): 24 mm.
• Länge 2 (innere oder Teilmaß, typischerweise Gewindelänge oder Abstand zur Banjo-Achse): 19 mm.
• Enthält kein Entlüftungsventil (bleed valve) oder Anschluss für Bremslichtschalter.

Kompatibilität und Anwendung

• Entworfen für den Einsatz in hydraulischen Systemen, z. B. Motorradbremsen und Kupplungssysteme, bei denen ein Banjo-Anschluss erforderlich ist.
• Vor der Montage Gewindetyp und -länge sowie Banjo-Flanschmaße an der vorgesehenen Komponente prüfen, um Passform und Dichtung sicherzustellen.
• Bei der Montage geeignete Dichtscheiben (Kupfer- oder Aluminiumrondellen, abhängig von den Herstellerempfehlungen) verwenden, um Leckagen zu vermeiden.

Herstellerinformationen

• Hersteller/Marke: Cohline. MPN (Herstellernummer): 316.32.43.
• GTIN: Für diesen Eintrag nicht angegeben — kontaktieren Sie den Lieferanten, falls GTIN/Artikelnummer für Einkauf oder Lagerverwaltung erforderlich ist.

Sicherheit und Montagehinweise

• Mit dem angegebenen Drehmoment gemäß Hersteller- oder Servicehandbuch anziehen, um ein Überdrehen und Beschädigen von Gewinde oder Banjo-Flanschen zu vermeiden.
• Dichtscheiben bei jeder Demontage austauschen, um dauerhafte Dichtigkeit zu gewährleisten.
• Vor der Montage auf Korrosion oder Beschädigungen prüfen — beschädigte Hohlschrauben können zu inneren Leckagen und verminderter mechanischer Festigkeit führen.

Technische Daten (Zusammenfassung)

• Gewinde: M10 x 1,00
• Längen: 24 mm / 19 mm (angegeben als Länge 1 und Länge 2 in den Produktdaten)
• Material: Stahl
• Farbe: Silber
• Ausstattung: Keine eingebaute Entlüftungsventil oder Bremslichtkontakt
• Hersteller: Cohline, MPN 316.32.43

Kontaktieren Sie den Lieferanten oder sehen Sie die technischen Unterlagen ein, wenn Sie spezifische Toleranzen, Oberflächenbehandlungstypen oder Prüfbescheinigungen für Anwendungen mit hohen Anforderungen benötigen.
