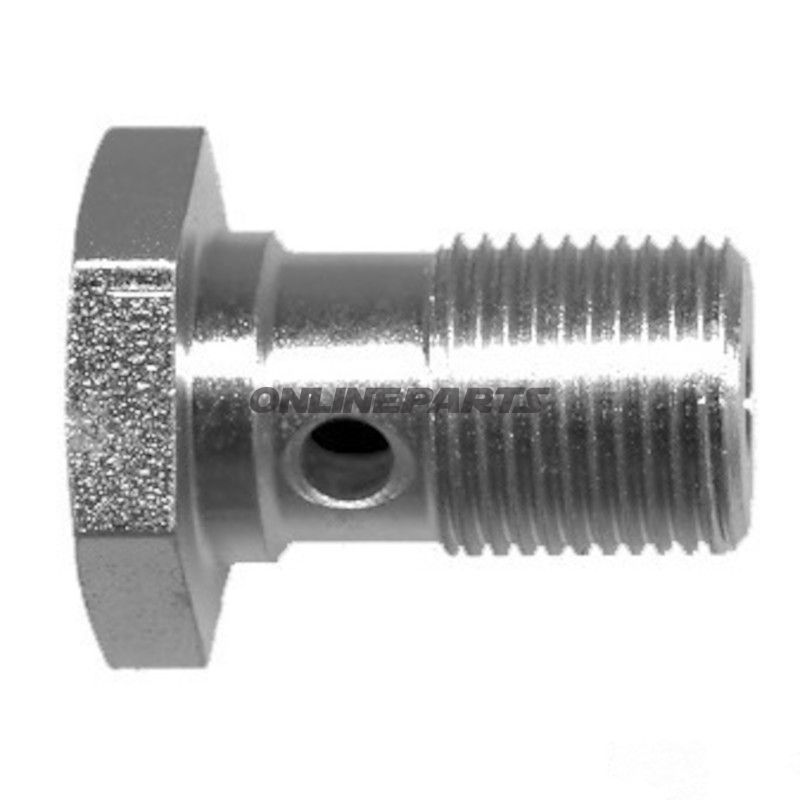

Banjo-Bolt für Bremsleitungen M12x1, A/F 17 mm, L 24 mm
Produktübersicht: Dieser Banjo-Bolt von Quick Brake (MPN 442.18.63, GTIN 5706021216523) ist für die Befestigung hydraulischer Bremsleitungen an Arbeitsstücken und Verbindungen mit Gewinde M12 x 1,0 vorgesehen. Er wird typischerweise bei der Montage von Banjo-Fittings an Bremssätteln, Bremszylindern oder anderen hydraulischen Anschlüssen verwendet, wo eine kompakte, gewindebundene Verbindung erforderlich ist.
Funktion:
- Der Banjo-Bolt sorgt für eine mechanische Festspannung der Banjo-Fittings und gewährleistet eine hydraulisch dichte Verbindung zwischen Schlauch und Bauteil.
- Kein integriertes Entlüftungsventil oder Kontakt zur Bremslichtverbindung – Entlüftung erfolgt über eine separate Schraube/Ventil, falls nötig.
- Verwendet wird dort, wo Standardgewinde M12 x 1,0 und ein Schraubschlüsselmaß (A/F) von 17 mm benötigt werden.
Material und Oberflächen:
- Hergestellt aus Stahl, was notwendige Festigkeit und Haltbarkeit für hydraulische Anwendungen in Bremssystemen bietet.
- Die Oberfläche ist silberfarben; die Behandlung reduziert das Korrosionsrisiko im Normalbetrieb, wird jedoch empfohlen bei häufiger Exponierung gegenüber Salz oder aggressiven Umgebungen kontrolliert zu prüfen.
Technische Daten:
- Gewinde: M12 x 1.00
- Schraubschlüsselmaß (A/F): 17 mm
- Länge: 24,0 mm
- Material: Stahl
- Ohne integriertes Entlüftungsventil
- Ohne Bremslichtkontakt
- Herstellerinformation: OJD (angegebener Hersteller in den technischen Daten)
Kompatibilität und Anwendung:
- Passt zu Systemen und Fittings, die ein Banjo-Bolt M12 x 1.0 und ein A/F 17 mm-Drehmoment erfordern.
- Eignet sich für den Einsatz in Motorrad-Brems-Systemen, leichten Fahrzeugen und in Werkstätten, in denen standardisierte hydraulische Verbindungen verwendet werden.
- Beim Austausch: Prüfen Sie den Innendurchmesser des Banjo-Fittings und verwenden Sie neue Kupfer- oder Aluminiumscheiben/Dichtringe gemäß den Anweisungen des Herstellers, um eine ordnungsgemäße Abdichtung sicherzustellen.
Installations- und Montagehinweise:
- Reinigen Sie Gewinde und Banjo-Buchse vor der Montage. Vermeiden Sie die Verwendung von Gewindesicherung am Dichtflächen – verwenden Sie stattdessen eine geeignete Dichtscheibe.
- Ziehen Sie es mit dem empfohlenen Drehmoment für die jeweilige Anwendung fest; Überdrehen kann Dichtflächen verformen und die Dichtung verschlechtern.
- Nach der Montage: Prüfen Sie das System auf Lecks bei niedrigem Druck und ziehen Sie gegebenenfalls nach.
Identifikation: Das Produkt ist unter der Marke Quick Brake gekennzeichnet und als MPN 442.18.63 registriert. GTIN 5706021216523 kann für die Lageridentifikation und die Suche in Ersatzteil-Datenbanken verwendet werden.
Hinweis: Technische Angaben des Herstellers zeigen „single“ bei der Länge; die obige Beschreibung bezieht sich auf das einzelne Banjo-Bolt-Maß (L = 24,0 mm). Stellen Sie sicher, dass die Kompatibilität mit Ihrem spezifischen Kaliber oder Bremszylinder vor dem Kauf gegeben ist.
