HOHLSCHRAUBE F BR SCHL MQ M10X1.5 SW11 L28.1MM

Banjo-Schraube für Bremsleitung, M10 x 1,5, SW11, L28,1 mm

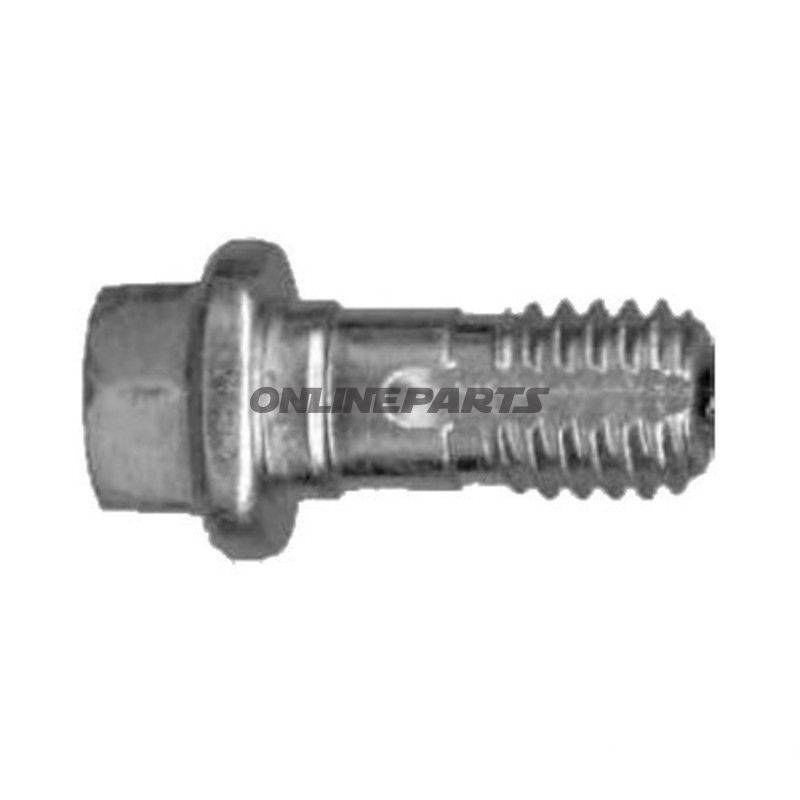

Produkt: Banjo-Schraube für Bremsleitung von Quick Brake (MPN: 442.18.60, GTIN: 5706021216608). Diese Schraube ist für die Befestigung von Banjo-Teilen an Bremssystemen vorgesehen und wird typischerweise in Pkw der VAG-Gruppe (Audi, Seat, Škoda, VW) sowie in anderen Modellen mit entsprechenden Abmessungen eingesetzt.

Funktion und Anwendung

• Die Banjo-Schraube sorgt für eine mechanische und hydraulische Verbindung zwischen Bremsleitung/Banjo-Bauteil und der dazugehörigen Montagescheibe.
• Der innere Aufbau ermöglicht den Durchfluss von Bremsflüssigkeit durch die Schraube, während die querschneidende Öffnung mit einer Banjo-Verbindung eine dichte Verbindung bildet.
• Diese Ausführung besitzt keine integrierte Entlüftungsschraube und enthält keinen Kontakt zur Bremslichtschalter-Bund.

Materialauswahl und Oberfläche

• Material: Stahl – gewählt für Festigkeit und Widerstand gegen mechanische Belastung beim Anziehen und durch Vibrationen im Bremssystem.
• Oberflächenfarbe: silber, was in der Regel eine galvanische oder passivierte Oberflächenbehandlung zum Korrosionsschutz anzeigt; die konkrete Behandlung ist nicht spezifiziert, daher sollte der korrekte Korrosionsschutz in Bezug auf die Fahrzeugumgebung bewertet werden.

Abmessungen und relevante Maße

• Gewindegröße: M10 x 1,50 (metrisch feingängig).
• Schlüsselweite (quer über die Flächen): 11 mm (SW11).
• Länge: 28,1 mm (Gesamtlänge).

Kompatibilität und Montagehinweise

• Entworfen für Banjo-Verbindungen, die an Zylindern, Kalibern und Grundplatten in hydraulischen Bremssystemen von Fahrzeugen vorkommen.
• Passt zu Systemen, die eine M10 x 1,5 Banjo-Schraube mit SW11 erfordern; prüfen Sie stets Abmessungen und Dichtungsart beim Austausch, um Passform und Anzugsmoment sicherzustellen.
• Da diese Schraube keine Entlüftungsschraube besitzt, muss die Entlüftung des Bremssystems über einen dedizierten Entlüftungspunkt nach der Montage erfolgen.

Technische Daten ( Kurzfassung )

• Gewindegröße: M10 x 1.50
• Länge: 28.1 mm
• Schlüsselweite: 11 mm
• Material: Stahl
• Mit Entlüftungsschraube: Nein
• Mit Bremslichtkontakt: Nein
• Hersteller/Lieferant: OJD (vom Hersteller angegeben)

Hinweise für Mechaniker

• Anzugsdrehmoment und ggf. Verwendung eines Gewindesicherungsmittels sollten den Vorgaben des Fahrzeugherstellers folgen, um eine ordentliche Dichtung ohne Überlastung des Gewindes oder der Banjo-Fläche sicherzustellen.
• Bei Wiederverwendung von Kupplungsdichtungen (Banjo-Unterlegscheiben) wird in der Regel empfohlen, neue Dichtscheiben aus geeignetem Material (Kupfer oder Aluminium, je nach Spezifikation) zu verwenden, um eine sichere Dichtheit zu erreichen.
• Kontrollieren Sie GA/T-Form und Innenpassage auf Verstopfung bei Reparaturen oder bei Montage in älteren Systemen.

Identifikation: Quick Brake 442.18.60 (MPN) ist mit GTIN 5706021216608 registriert und in den Produktdaten unter der Bezeichnung BANJO-BOLZ TIL BR SCHL MQ M10 x 1.5 SW11 L28.1MM zu finden.
