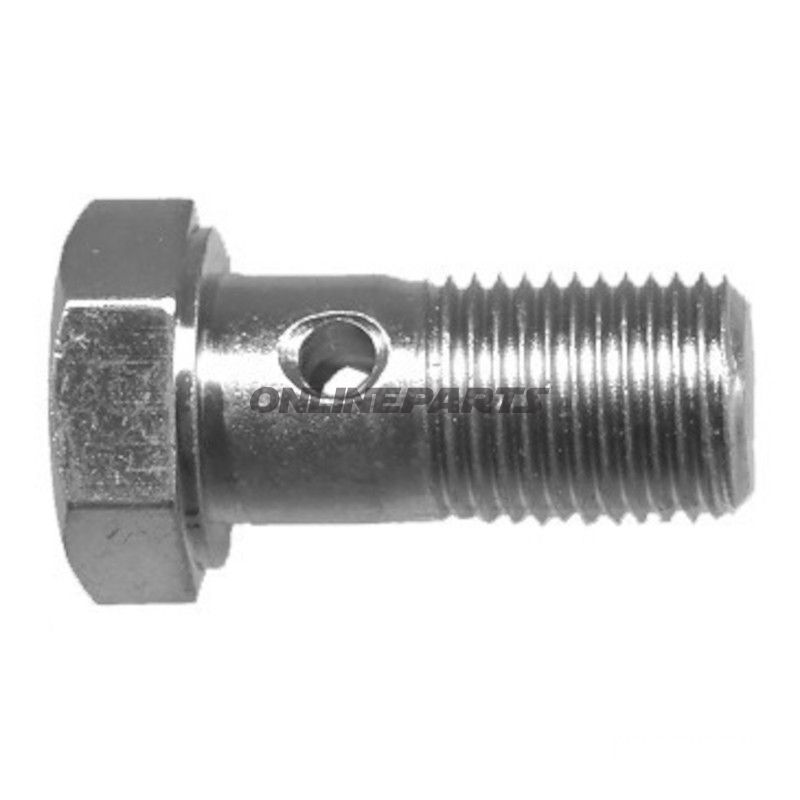

Hulschraube für Bremsleitung (Banjo-Bolt) M10×1, SW14, L27 mm
Produkt: Hulschraube/Banjo-Bolt für hydraulisches Bremssystem
Diese Hulschraube von Quick Brake (MPN: 442.18.56, GTIN: 5706021216530) ist für die Befestigung von Banjo- oder Bremsleitungen-Sammlungen an Motorrad-Bremsleitungen vorgesehen. Das Produkt wird in einer fertigen Einheit geliefert und besteht aus Stahl mit korrosionsgeschützter, silberner Oberfläche, was für Komponenten geeignet ist, die Witterungseinflüssen ausgesetzt sind.
- Funktion: Die primäre Funktion der Hulschraube besteht darin, eine dichte und mechanisch sichere Verbindung zwischen Bremsleitung (Banjo) und Zylinder/Kaliber zu gewährleisten, sodass Bremsflüssigkeit durch die Schraube fließen kann und die Dichtung hydraulische Dichtheit gewährleistet.
- Durchgangsgewinde: M10 × 1,0 – Standardgewindegröße, die zu vielen europäischen und japanischen Befestigungsflächen passt.
- Spannschlüsselweite (SW): 14 mm – Schlüsselweite, die üblicherweise mit Standard-Inbusschlüssel oder Schraubenschlüssel in dieser Größe bedient wird.
- Länge: 27,0 mm – Gesamte Schraubenlänge von Flansch bis Schraubende, relevant für korrektes Eindringen ohne Beschädigung der Dichtscheiben oder Banjo-Steckverbindung.
- Dichtung und Funktionen: Diese Variante verfügt nicht über eine integrierte Entlüftungsschraube (Bleed Valve) und hat keinen Bremslichtkontakt. Sie muss zusammen mit passenden Kupfer- oder Aluminiumdichtungen/Ringen verwendet werden, um Dichtheit sicherzustellen.
Materialwahl und Eigenschaften: Die Schraube besteht aus Stahl, was hohe mechanische Festigkeit beim Anziehen bietet. Die silberne Oberflächenbeschichtung deutet auf eine Form der galvano- oder galvanischen Behandlung zur Reduzierung von Korrosion hin; es handelt sich jedoch nicht um rostfreien Stahl, daher wird eine geeignete Oberflächenbehandlung und Wartung in küstennahen oder aggressiven Umgebungen empfohlen. Die innere Hohlprofil ermöglicht das Durchströmen von Bremsflüssigkeit, erfordert jedoch geeignete bruchsichere und formstabile Dichtungen, um Leckagen unter Druck zu vermeiden.
Kompatibilität und Verwendung: Das Gewinde und die Maße (M10×1, SW14, L27 mm) machen diese Hulschraube geeignet für eine Vielzahl von Kalibern, Hauptzylindern und Banjo-Steckverbindungen, insbesondere in europäischen Motorrad-Anwendungen. Prüfen Sie immer das spezifische Gewinde an der Karosserie- oder Bauteilmontagefläche und verwenden Sie passende Flachdichtungen oder Ringdichtungen, um Leckagen zu vermeiden. Quick Brake wird als Markenname auf der Verpackung angegeben, und MPN 442.18.56 kann bei der Bestellung verwendet werden, um die richtige Komponente sicherzustellen.
Technische Daten (Auszug):
- Gewinde: M10 × 1,00
- Länge: 27,0 mm
- Schlüsselweite: SW14
- Material: Stahl
- Farbe/Finish: Silber
- Mit Entlüftungsschraube: Nein
- Mit Bremslichtkontakt: Nein
- Herstellerangabe: OJD / Quick Brake
Montagehinweise: Verwenden Sie passende Kupfer- oder Aluminiumringe/Dichtungen beim Zusammenbau, ziehen Sie mit dem empfohlenen Drehmoment für die spezifische Anwendung an und ziehen Sie nach kurzer Probefahrt nach, um die Dichtheit zu gewährleisten. Vermeiden Sie Überdrehen, da Gewinde oder Banjo beschädigt werden könnten. Beim Austausch von Hulschrauben empfiehlt es sich, die inneren Durchlässe auf Korrosion oder Partikel zu prüfen.
Die Quick Brake Hulschraube MPN 442.18.56 (GTIN 5706021216530) ist ein einfacher, mechanischer Baustein, der eine sichere Durchführung und dichte Verbindung in Bremssystemen gewährleistet – wählen Sie ihn, wenn Gewindeabmessungen, Schlüsselweite und Länge dem Montagepunkt entsprechen, an dem Sie arbeiten.
