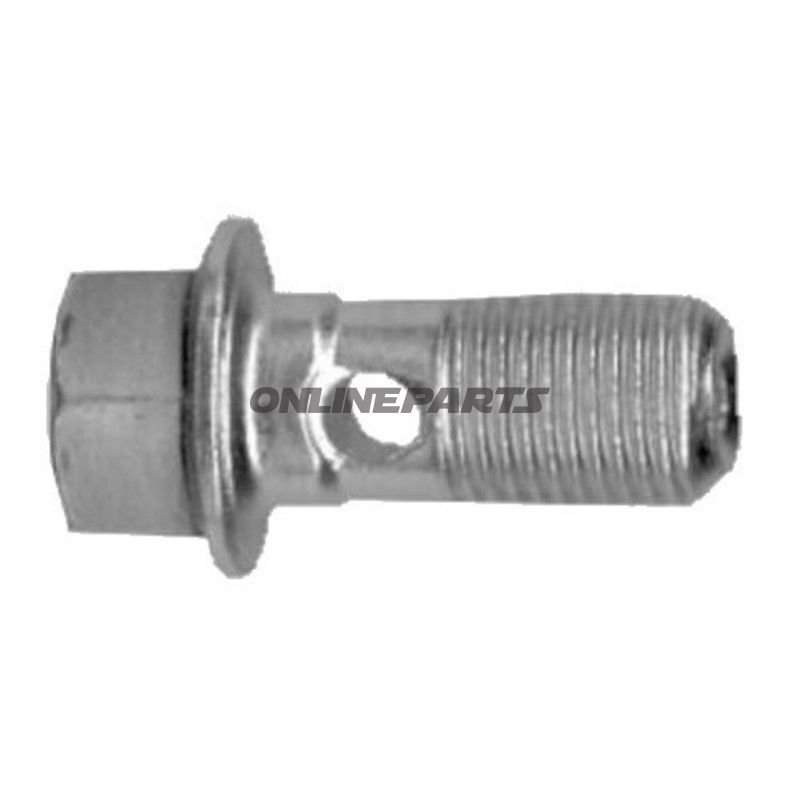

Hohes Schrauchens (Banjo-Bolt) für Bremsleitung M10×1, Schlüsselweite 12 mm, Länge 29,2 mm
Produktübersicht: Dieser Hohenschraube, auch bekannt als Banjo-Bolt für Bremsleitung, ist für hydraulische Bremssysteme mit metrischen Gewinden M10×1 gefertigt. Die Abmessungen der Schraube — M10×1 Gewinde, SW 12 mm und eine Gesamtlänge von ca. 29,2 mm — machen sie geeignet für eine Reihe alter und neuer Fahrzeuganwendungen, unter anderem Modelle von Kia und Mitsubishi. Das Produkt wird unter der Marke Quick Brake mit der Herstellerbezeichnung (MPN) 442.18.53 und GTIN 5706021216622 vermarktet.
Funktion: Die Hohlschraube dient dazu, Bremsflüssigkeit durch eine Banjo-Verbindung zwischen Bremsleitung und Bremssattel oder Hauptbremszylinder zu führen, und gleichzeitig eine dichte mechanische Verbindung sicherzustellen. Das Loch im Schaft der Schraube ermöglicht den Flüssigkeitsfluss, während gängige Dichtscheiben (Banjo-Scheiben) vor und hinter der Schraube eine Dichtfläche bilden, die Leckagen bei hohem hydraulischem Druck verhindert.
Material und Oberflächeneigenschaften: Die Schraube besteht aus Stahl, was ihr die notwendige Festigkeit und Formstabilität verleiht, um belastungen im Bremssystem standzuhalten. Die Oberfläche ist silberfarben (typischerweise galvanisiert oder passiviert), was das Korrosionsrisiko im normalen Straßen- und Klimabetrieb reduziert. Stahl als Material bedeutet, dass die Schraube eine hohe Zugfestigkeit hat, aber eine geeignete Oberflächenbeschichtung und richtige Drehmomentkontrolle bei der Montage erfordert, um Korrosion in der Verbindung zu verhindern und einen gleichmäßigen Flächendruck auf die Dichtscheiben sicherzustellen.
Technische Daten
- Gewinde: M10 × 1,00
- Schlüsselweite (SW): 12 mm
- Länge: ca. 29,2 mm
- Material: Stahl
- Farbe/Überfläche: Silber (korrosionsgeschützte Oberflächenbehandlung)
- Ausstattung: Keine integrierte Ablassventil oder Kontakt zum Bremslicht
Kompatibilität und Anwendung: Die Hohlschraube passt zu Banjo-Verbindungen in hydraulischen Bremssystemen, bei denen Gewinde M10×1 und Schlüsselweite 12 mm verwendet werden. Sie ist geeignet für viele Anwendungen in Personenkraftwagen, Oldtimer und einige leichte Nutzfahrzeuge – speziell werden Beispiele von Kia und Mitsubishi in der technischen Dokumentation genannt. Bei der Montage sollte man die Fahrzeug-Ersatzteil-Liste prüfen oder sie mit der Originalteilnummer vergleichen, um eine korrekte Passform sicherzustellen.
Montageanleitung und Hinweise:
- Verwenden Sie bei jeder Montage neue Banjo-Dichtscheiben (typischerweise Kupfer oder weiches Metall), um Dichtheit zu gewährleisten.
- Verwenden Sie einen Drehmomentschlüssel und befolgen Sie das vom Hersteller empfohlene Anzugsdrehmoment, um Überdrehen oder Verformen der Dichtflächen zu vermeiden.
- Nach der Montage auf Undichtigkeiten unter Druckprüfung des Bremssystems und nach einer kurzen Probefahrt prüfen.
- Aufgrund der Stahlkonstruktion sollte die Schraube nicht nachgezogen werden, wenn Gewinde korrodiert sind, ohne vorherige Reinigung oder Austausch.
Identifikation und Lieferanteninformationen: Das Produkt wird unter der Marke Quick Brake geliefert und ist identifizierbar mit der Hersteller-Nummer MPN 442.18.53 und GTIN 5706021216622. Herstellerangaben in technischen Quellen verweisen auf Ursprung/Produktverweis OJD/OJDt, was bei der Überprüfung von Teilenübereinstimmungen relevant ist.
Wenn Sie die Kompatibilität mit einem bestimmten Modell bestätigen oder passende Dichtscheiben finden möchten, empfiehlt es sich, mit dem Originalteil zu vergleichen oder die Fahrgestellnummer (VIN) dem Teilelieferanten mitzuteilen.
