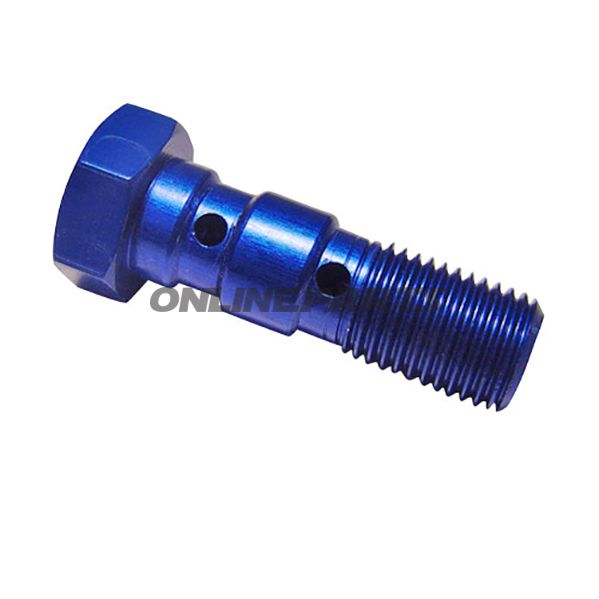

Hohlschraube Doppelt 3/8-24Alu Blau

Doppel Durchlassschraube (Banjo-Bolt) 3/8-24 in Blau Aluminium für Bremsleitungen und Ölleitungen

Produkt: Doppel Durchlassschraube aus Aluminium, blau coloriert. Marke: JMP. MPN: 757.28.78. GTIN: 4043981246834.

Diese doppelte Durchlassschraube (oft als Doppel-Banjo-Bolt bezeichnet) ist so ausgelegt, Flüssigkeiten in hydraulischen Systemen von Motorrädern zu verbinden oder zu leiten, z. B. für Bremsleitungen oder Ölleitungen, wo zwei Durchläufe oder zwei Banjo-Verbindungen am gleichen Gewindeträger benötigt werden. Die Konstruktion ermöglicht den Durchfluss von Material durch zwei separate Kammern gleichzeitig, während das Gewinde eine mechanische Befestigung sicherstellt.

• Gewindetyp und Abmessungen: 3/8-24 UNF (amerikanisches Fein-Gewinde). Passend für Komponenten und Verbindungen, die auf dieses Gewindemaß ausgelegt sind.
• Konfiguration: Doppelter Durchlauf (double length), der zwei Banjo-Verbindungen am gleichen Schraubengewinde ermöglicht.
• Material: Gussaluminium. Aluminium wurde wegen Korrosionsbeständigkeit, geringem Gewicht und ausreichender Festigkeit in vielen hydraulischen Anwendungen gewählt. Die Oberflächenbeschichtung (blaue Farbe) ist überwiegend kosmetisch und bietet im Vergleich zu rohem Aluminium einen leichten Korrosionsschutz.
• Dichtung und Funktion: Das Produkt wird ohne internes Entlüftungsventil und ohne Brems- oder Druckschalter (Brake Light Switch) geliefert. Die Abdichtung zwischen Banjo und Komponente sollte mit korrekt dimensionierten Kupfer- oder Gummiringdichtungen gemäß Installationsanweisung gewährleistet werden.

Technische Eigenschaften (Zusammenfassung):

• Gewinde: 3/8-24 UNF
• Länge/Konfiguration: Doppel (double)
• Material: Aluminium
• Farbe: Blau
• Ohne Entlüftungsventil
• Ohne Brems-/Druckschalter
• Hersteller: JMP

Kompatibilität und Anwendung: Wird verwendet, wenn zwei Banjo-Verbindungen auf einem einzigen Gewindeträger zusammenkommen sollen, typischerweise in hydraulischen Systemen von Motorrädern. Vergewissern Sie sich, dass das Gewindeprofil (3/8-24 UNF) und die Banjo-Größe zu Ihren vorhandenen Anschlüssen passen. Aluminium-Durchführungen können in vielen Systemen geeignet sein, bei hohem Druck oder aggressiven Flüssigkeiten sollte die Kompatibilität und Festigkeit des Materials sorgfältig bewertet werden.

Montage und Empfehlungen:

• Verwenden Sie korrekte Banjo-Dichtungen (z. B. Kupfer- oder Aluminiumscheiben), um eine dichte Verbindung zu gewährleisten.
• Zugmmoment entsprechend den Spezifikationen des Herstellers, um Schäden am Gewinde oder Deformation der Banjo-Dichtung zu vermeiden.
• Nach der Installation auf Leckagen und nach kurzer Betriebszeit prüfen; gegebenenfalls mit dem empfohlenen Drehmoment nachziehen.
• Vermeiden Sie direkte Anwendungen, bei denen hohe mechanische Verschleißfestigkeit kritisch ist, ohne zusätzliche Bewertung, da Aluminium nicht die Härte von Stahl besitzt.

Hinweise: Produktdaten werden von JMP bereitgestellt (MPN 757.28.78, GTIN 4043981246834). Zu den angegebenen Spezifikationen gehört, dass kein integriertes Entlüftungsventil oder Brems-/Lichtschalter vorhanden ist. Prüfen Sie die Kompatibilität mit Ihrem Modell und den von Ihnen verwendeten Anschlüssen vor der Installation.
