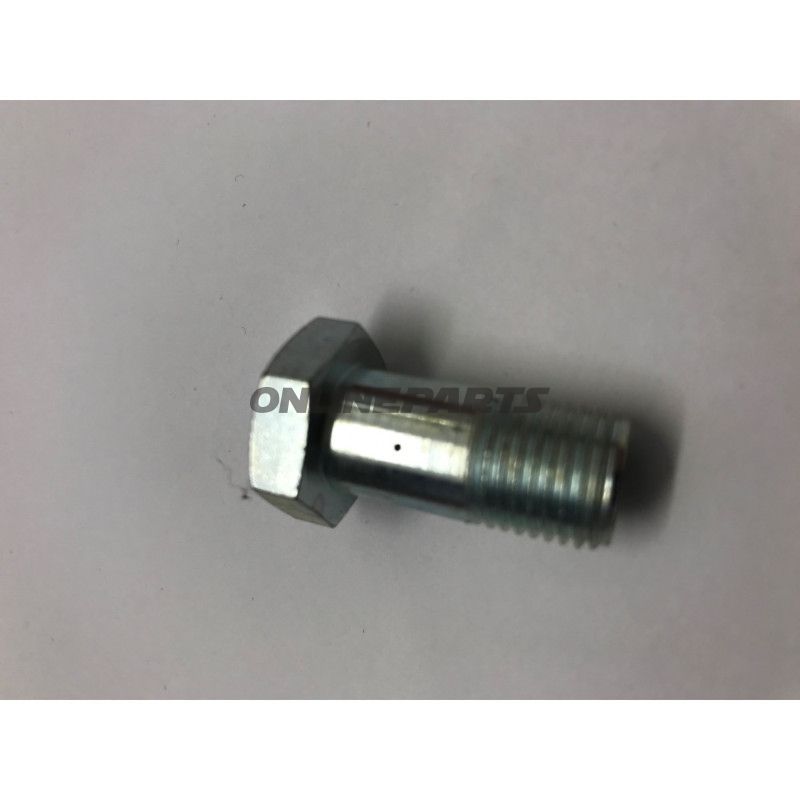

Keilverschraube für Hydraulikzylinder (1 Bohrung) – BIKELIFT
Diese Keilverschraube ist zum Anschluss hydraulischer Verbindungen an BIKELIFT-Hebebühnen vorgesehen, bei denen der Zylinder eine durchgehende Bohrung besitzt. Das Produkt entspricht dem originalen Bikelift-Ersatzteil mit der Nummer 620401000400 und wird von der Herstellern-Artikelnummer (MPN) 652.10.95 referenziert.
Funktion
Die Keilverschraube fungiert als Banjo-Bolt/Banjo-Schraube zur Leitung von Hydrauliköl durch einen Sammelpunkt am Zylinder. Sie ermöglicht den Ölfluss durch die durchgehende Bohrung und wird zusammen mit passenden Dichtungen (Banjo-Dichtungen) verwendet, um eine dichte Verbindung zwischen Schlauch/Banjo-Fittings und Zylinderport sicherzustellen. Das Design ermöglicht eine kompakte Montage, wobei der Bolt sowohl mechanische Last trägt als auch das Hydrauliköl leitet.
- Typ: Keilverschraube / Banjo-Bolt für BIKELIFT Zylinder mit 1 Bohrung
- MPN: 652.10.95
- Originalreferenz: Bikelift Ersatzteilnr. 620401000400
- Länge: 27 mm (Gesamtlänge)
- Schlitzweite (IN): 19 mm
- Bohrung: 1 durchgehende Bohrkanal für Hydraulikfluss
Werkstoffwahl und Eigenschaften
Keilverschrauben für Hydraulik werden typischerweise in Stahllegierungen eingesetzt, um erforderliche Festigkeit und Beständigkeit gegen mechanische Belastung zu erreichen. Oberflächenbehandlungen wie Verzinkung oder Nickel/Chrom-Beschichtung können für Korrosionsbeständigkeit in Werkstatt- und Außenumgebungen verwendet werden. Der durchgehende Bohrkanal ist fertigbearbeitet, um gleichmäßigen Flüssigkeitsfluss und gute Dichtung gegen Banjo-Dichtungen zu gewährleisten. Wählen Sie eine korrosionsbeständige Ausführung oder geeignete Oberflächenbehandlung, wenn das Produkt in aggressiven Umgebungen montiert wird.
Kompatibilität und Montage
Die Keilverschraube ist als Ersatzteil für BIKELIFT-Hebebühnen entwickelt, die die Originalteilnummer 620401000400 spezifiziert. Bei der Montage verwenden Sie passende Banjo-Dichtungen und halten Sie sich an die vom Hersteller angegebenen Drehmomente, um Dichtheit zu gewährleisten und Gewindeeinschnitt sowie Port-Oberfläche nicht zu beschädigen. Überprüfen Sie, dass die Bohrungsabmessung und Länge zu Ihrem Zylinderport passen, da falsche Länge oder falscher Schlüsselweiten die Montage- und Dichtungsmerkmale beeinträchtigen können.
Technische Vorteile
- Einfache mechanische Verbindung und gleichzeitig Hydraulikdurchführung über ein Bauteil.
- Standard-Schlitzweite (19 mm) für schnelles Anziehen mit gängigem Werkzeug.
- Kompakte Länge (27 mm), typischerweise geeignet für enge Montageverhältnisse an Hebebühnen.
Hinweise
GTIN ist in den gelieferten Produktdaten nicht angegeben. Wenn Sie die Serienkompatibilität prüfen möchten, können MPN 652.10.95 und die Originalreferenz 620401000400 bei Anfragen beim Lieferanten oder BIKELIFT-Service verwendet werden. Stellen Sie sicher, dass korrekte Dichtungen verwendet werden und das richtige Anzugsdrehmoment bei der Montage, um Leckagen oder Schäden zu vermeiden.
