Hilfsarm für Reifenmontagemaschine — JMP FIX Moto
Produkt: Hilfsarm JMP FIX Moto von JMP (MPN: 677.03.11, GTIN: 4043981261400). Dieser Hilfsarm wurde für den Einsatz mit den JMP Fix-Reifenmontagemaschinen entwickelt und soll beim Montieren den Reifen auf dem Felgenbett festhalten.
Funktion und Anwendung
- Die primäre Funktion des Hilfsarms besteht darin, den Reifen während Demontage und Montage am Felgenbett festzuhalten, was die Arbeit sicherer und präziser macht.
- Er kann den Bedarf einer zusätzlichen Person bei der Montage ersetzen und das Handling von schwierigen oder festen Reifen erleichtern.

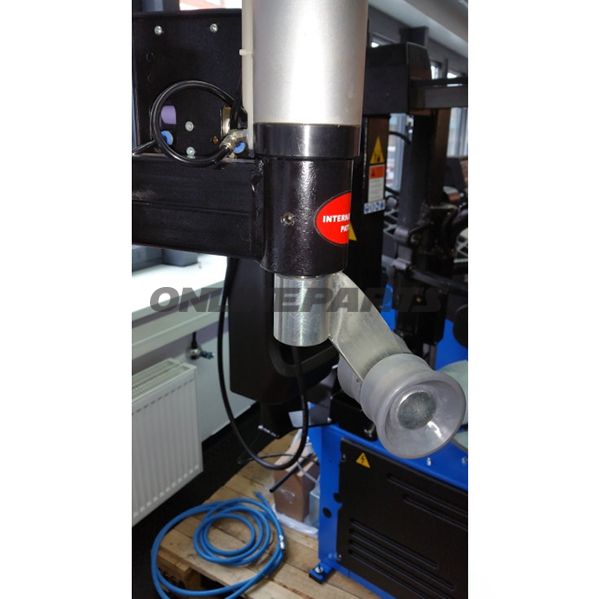

- Der Arm wird am schwenkbaren Montagearm der JMP Fix-Maschine montiert. Beim Anbringen muss der Anschlagstift vor der Montagesäule positioniert sein, damit er korrekt funktioniert.
Materialauswahl und Komponenten
- Der Hilfsarm wird komplett mit Halter, Betätigungsschalter mit Druckluftentsperrung, T-Stück und den notwendigen Muttern und Schrauben zur Befestigung geliefert.
- Entlüftungs- und Druckzylinder mit zwei Druckluftanschlüssen sowie Halter mit Umlaufschieberrollen sind enthalten und auf industrielle Arbeitsumgebungen und wiederholte Bewegungen ausgelegt.
- Die gezeigten Bauteile sind aus Materialien gefertigt, die für den Werkstattbetrieb geeignet sind (Stahl/Aluminium für tragende Teile und Kunststoff/Gummi für Dicht- und Rollkomponenten). Die Materialien wurden mit Fokus auf Haltbarkeit und Funktionalität statt Optik ausgewählt.
Installation — Überblick
- Montieren Sie den Hilfsarm am schwenkbaren Montagearm der JMP Fix-Maschine und stellen Sie sicher, dass der Anschlagstift vor der Montagesäule steht.
- Befestigen Sie den Hydraulikzylinder mit den beiden Innensechskantschrauben und montieren Sie den Umlaufschieberrollenhalter mit der beiliegenden Innensechskantschraube.
- Verbinden Sie beide Luftleitungen des Zylinders mit den Anschlüssen des Betätigungsschalters.
- Führen Sie das Luftrohr des Hilfsarms hinter die Montagesäule, sichern Sie es mit Kabelbindern und führen Sie das Rohr in die Maschine. Entfernen Sie die linke Seitenabdeckung, um das Rohr über das beiliegende T-Stück mit der Druckluftleitung nach dem Ölbehälter zu verbinden, und setzen Sie die Abdeckung wieder auf.
Kompatibilität
- Speziell für JMP Fix-Reifenmontagemaschinen konzipiert. Prüfen Sie die physische Montageposition und die Luftanschlüsse auf Kompatibilität mit älteren oder modifizierten Maschinen.
Technische Vorteile
- Reduziert den Bedarf an zusätzlicher Arbeitskraft bei der Montage von Reifen.
- Verbessert die Stabilität des Reifens während der Montage, wodurch das Risiko von Schäden an Felge oder Montager Werkzeug verringert wird.
- Integrierte Druckluftsteuerung mit Sperrfunktion für sicheren und kontrollierten Betrieb.
Praktische Hinweise
- Beachten Sie stets die Herstellervorgaben bei der Montage und dem Anschluss pneumatischer Ausrüstung. Prüfen Sie Druckluft und Abdichtflächen nach der Montage.
- Beigefügte Schrauben und Muttern sind für die Befestigung an den Montagepunkten der JMP Fix-Arm vorgesehen; ggf. können zusätzliche Halterungen oder Anpassungen bei modifizierten Maschinen erforderlich sein.
Das Produkt wird von JMP geliefert und ist identifizierbar mit GTIN 4043981261400 und Herstellernummer (MPN) 677.03.11. Wenden Sie sich bei Fragen zur spezifischen Modellanpassung oder Installationshilfe an den Werkstattlieferanten.
